小型飞机零部件级进冲压模具结构

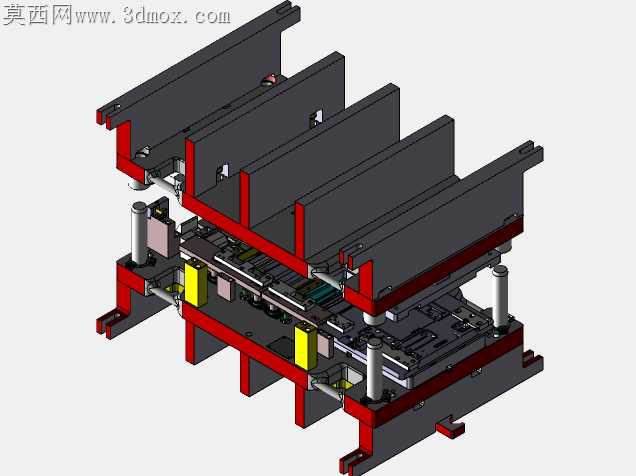

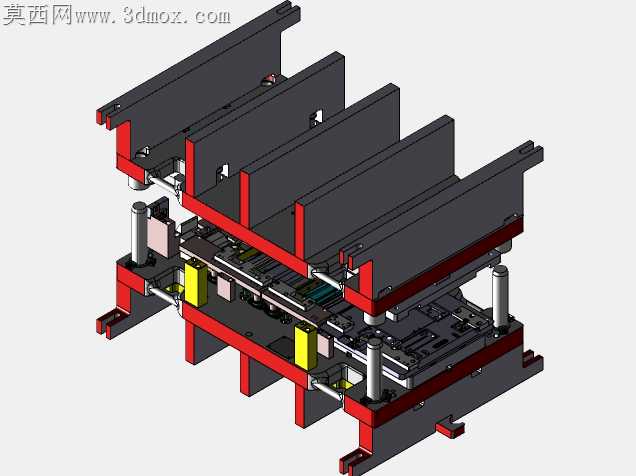

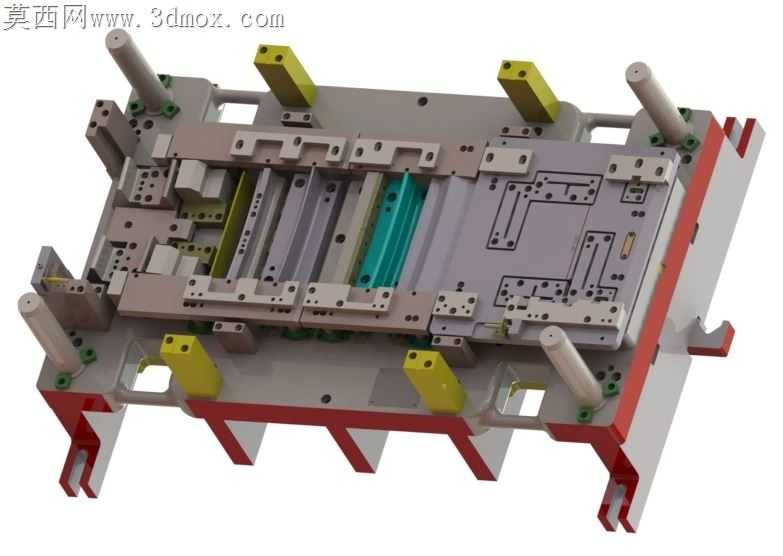

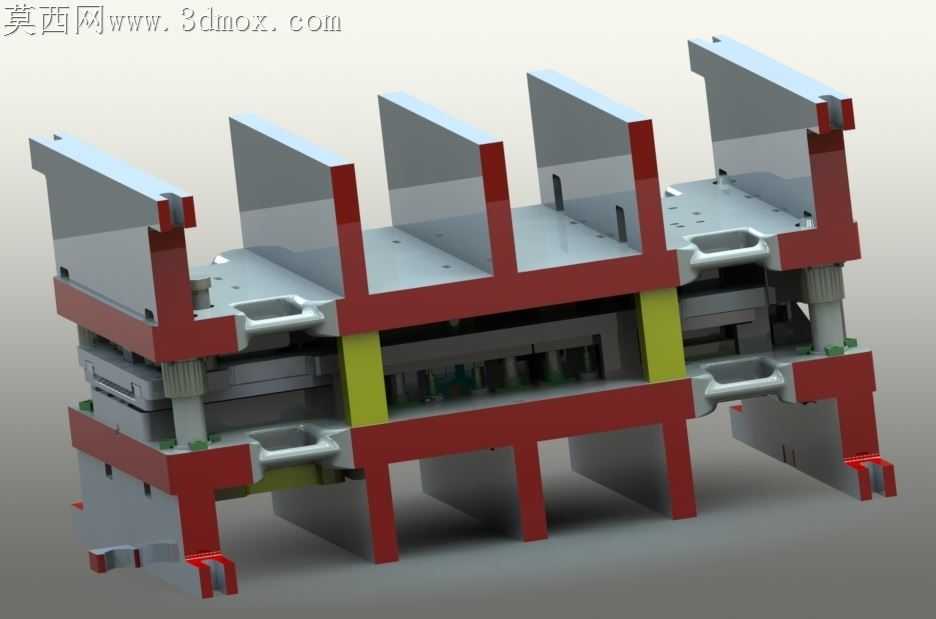

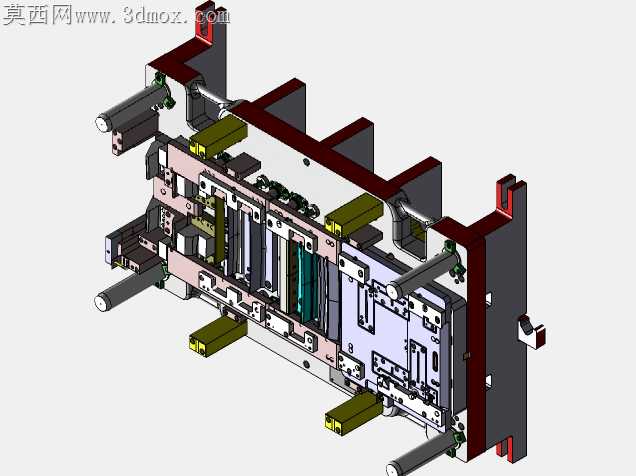

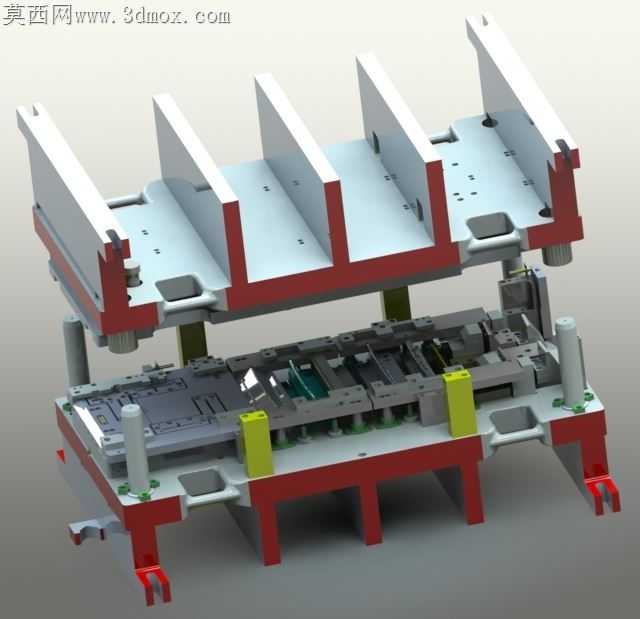

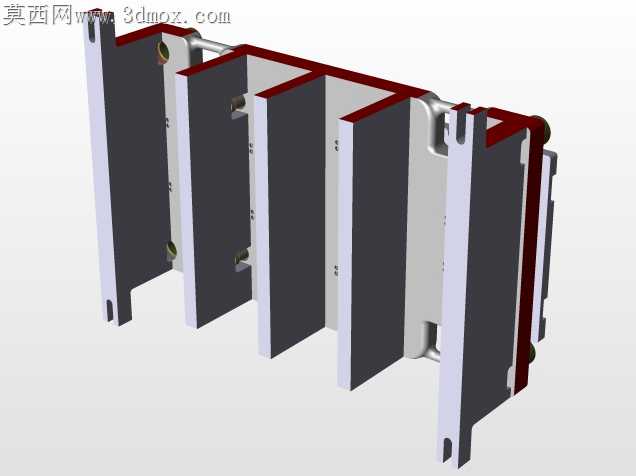

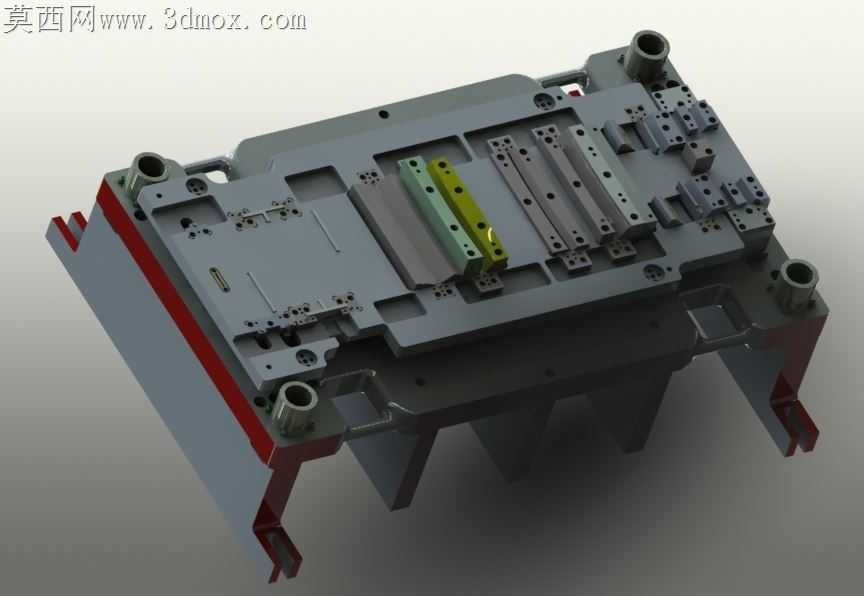

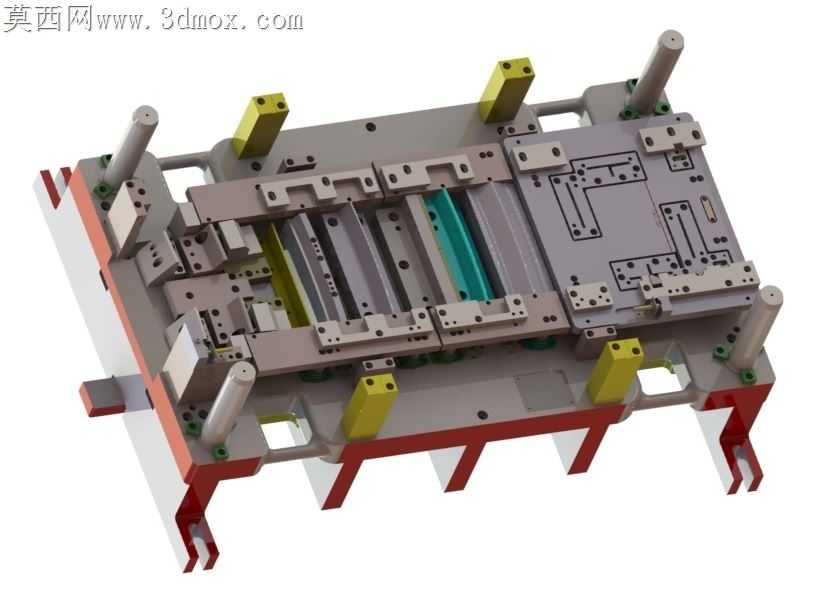

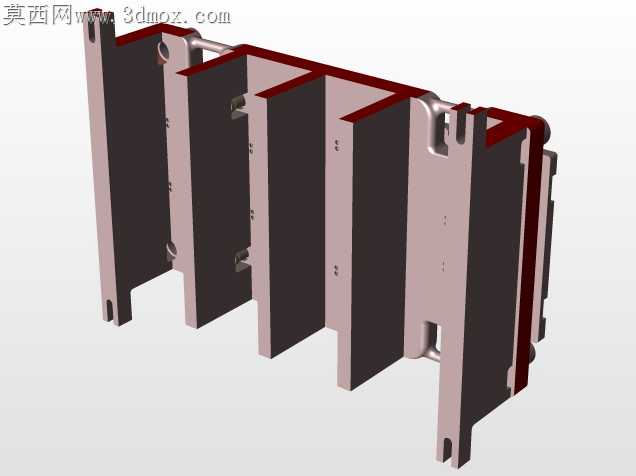

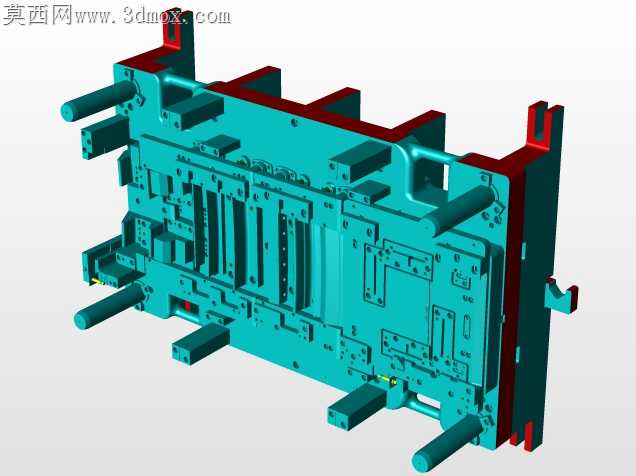

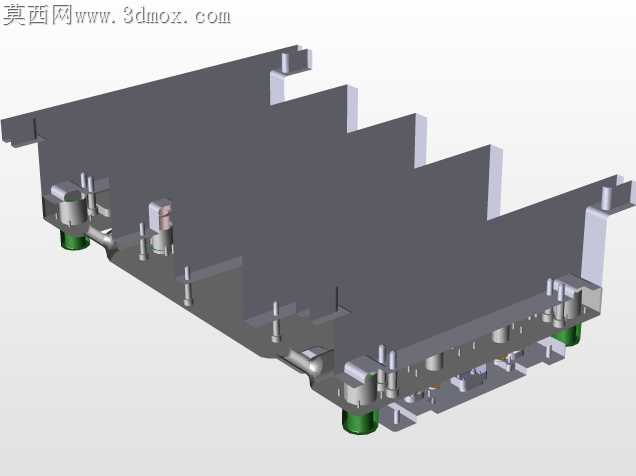

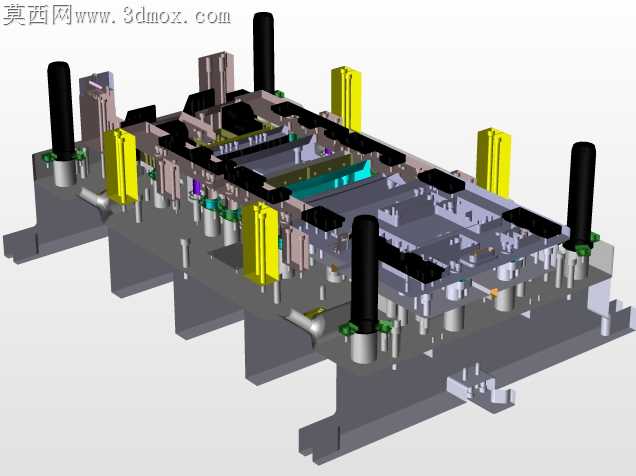

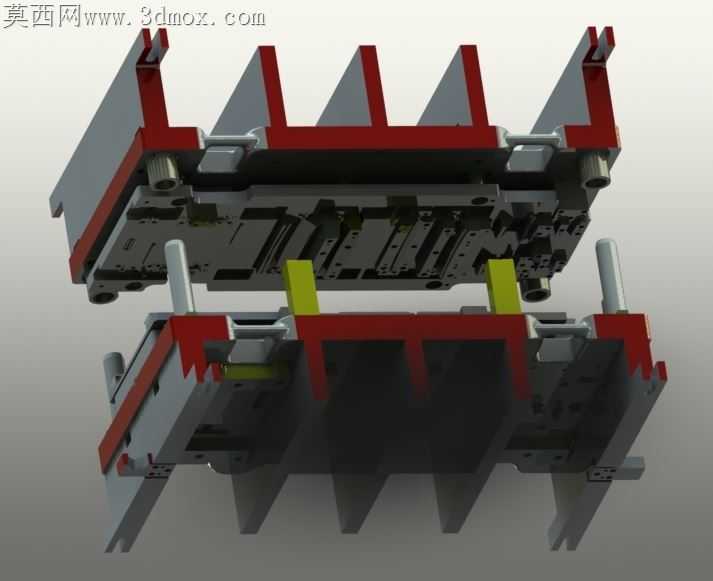

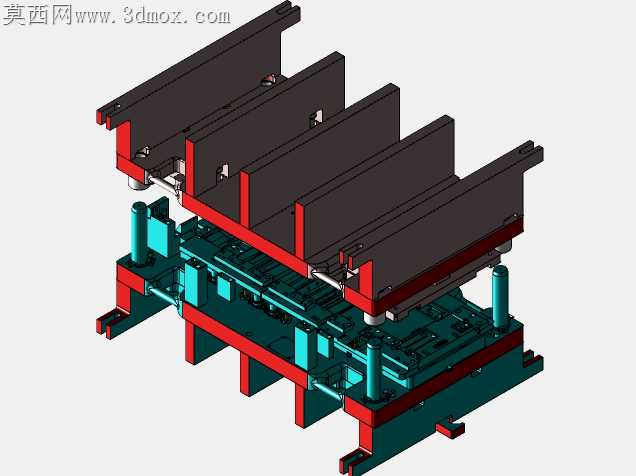

薄料冲压最容易出现的料带翘曲、送料偏移问题，在这套0.045英寸厚料的飞机内部零件级进模上，被拆分成了多组独立的定位与承托结构逐一化解。上下模座的红色承力肋板没有采用常规的等距排布，而是对应每一步冲压工位的冲裁力峰值位置调整了肋板间距，冲裁力集中的工位处肋板间距收窄15%，空工位位置适当放宽，既保证模座刚性不会在连续高速冲压时出现微变形，又不会过度增加模座整体重量，适配高速冲床的滑块动平衡要求。料带送进路径上的黄色定位挡块没有直接锁死在凹模板表面，而是预留了0.02mm的浮动间隙，薄料在送进过程中不会因为挡块的硬接触出现料边折皱，每一次送进到位后挡块会在弹簧作用下精准卡入料带的预冲定位孔，完全规避薄料送进时的累积误差。上下模之间的导柱没有采用传统的四角对称布置，而是在料带送进方向的进料端额外增设了一组小直径导柱，抵消连续冲压时进料端的侧向力，避免长期生产后导柱出现偏磨导致的上下模合模错位。凹模板上的每一个冲裁凹模镶件都设计了独立的快拆结构，冲压薄料时最容易出现的凹模刃口崩损问题，不需要拆解整幅模具就能单独更换对应镶件，大幅缩短产线停机维护的时间。卸料板上的弹性卸料元件采用了不等高排布，对应薄料易变形的型面位置，卸料弹簧的预压力调低20%，避免卸料时压伤零件表面，而在冲裁位置对应的卸料点则加大弹簧预压力，保证冲裁完成后料带能平稳脱离凸模，不会带料上浮。模架底部的红色支撑脚高度经过精准配磨，合模时上下模的平行度误差控制在0.005mm以内，对于0.045英寸厚度的薄料来说，哪怕0.01mm的平行度偏差都会导致零件冲裁断面出现毛刺超差、尺寸不稳的问题，这种配磨处理完全适配薄料高速冲压的精度要求。料带的承托板在每一个冲压工位都设计了微小的排气槽，连续冲压时模腔内部不会因为空气压缩形成气垫，导致薄料被气压顶起出现位置偏移，连容易被忽略的空气阻力影响都被纳入结构考量。这套模具没有追求冗余的复杂功能，每一处结构调整都对应薄料冲压实际生产中会遇到的具体问题，从刚性匹配到定位精度，从维护便捷性到冲压稳定性，所有细节都围绕小型飞机薄壁零件的高精度冲压需求设计，没有多余的结构浪费，每一处设计都有明确的工程取舍逻辑。
