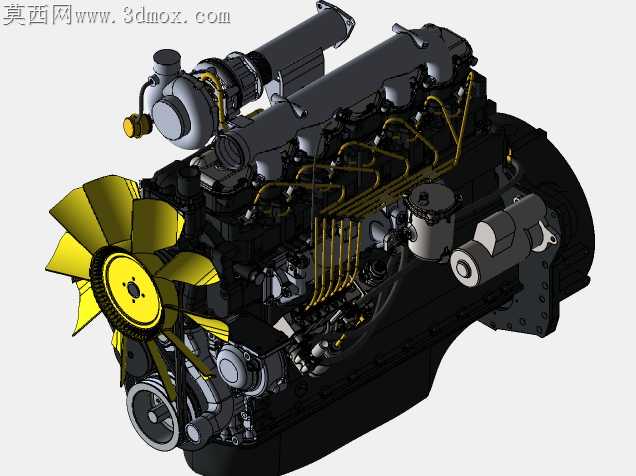

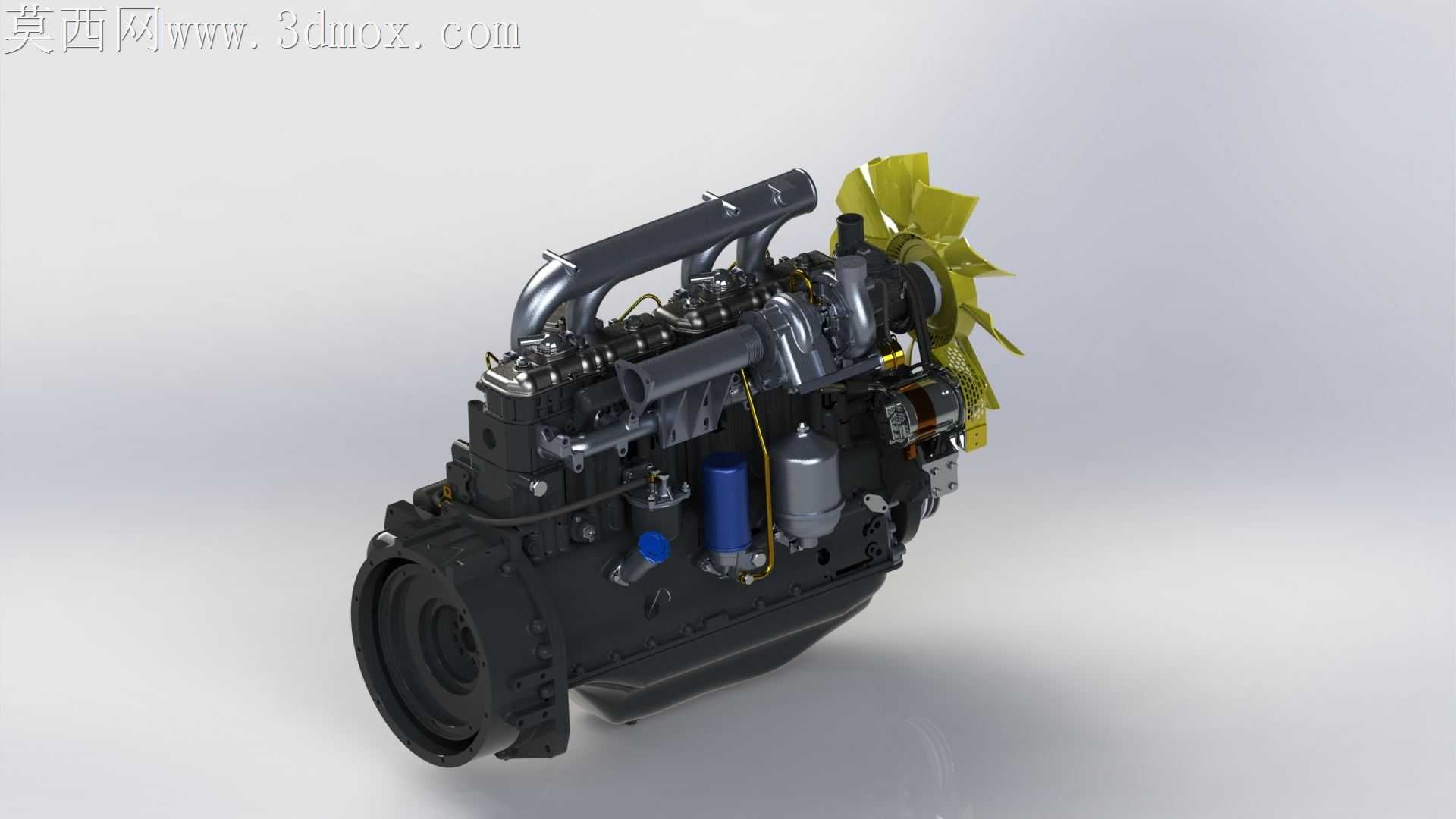

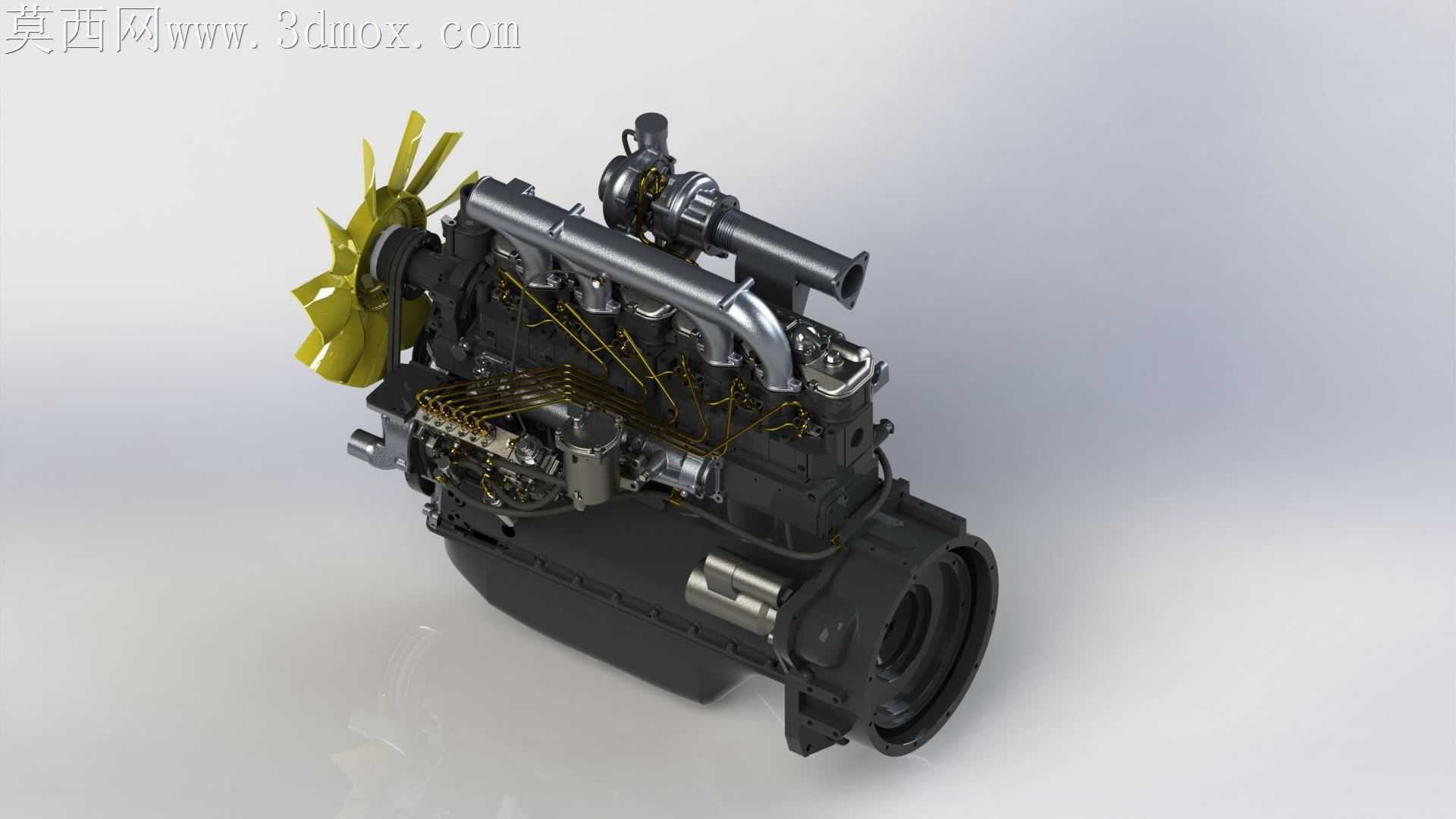

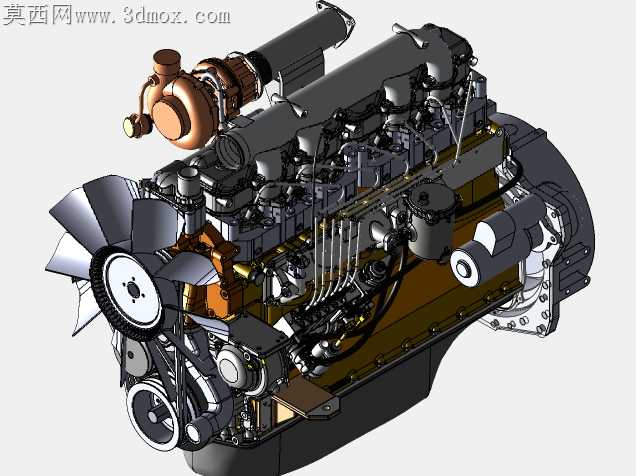

直列六缸增压水冷柴油发动机结构

大马力农用柴油机在重载连续作业时，缸盖热变形导致的密封失效、进气管路装配错位引发的增压漏气，一直是田间作业场景里的高发故障。这套直列六缸柴油机的结构设计，在缸盖螺栓的排布上做了针对性的偏移调整，没有沿用传统对称等距的螺栓孔位，而是在排气侧相邻两缸之间额外增加了一组细牙螺栓，抵消排气侧长期高温带来的单侧热胀应力，避免缸垫在高负荷工况下被冲蚀。冷却水道的走向没有采用常规的直通式布局，而是在缸套上部对应活塞上止点的位置做了环形收窄的水腔结构，让冷却液在该区域形成更高的流速，带走活塞环组高速摩擦产生的集中热量，避免缸套上部出现早期磨损。增压管路的连接法兰没有采用平面密封结构，而是在法兰端面做了0.3mm的环形凸台，配合对应的凹槽密封垫，即使装配时存在微小的角度偏差，凸台结构也能嵌入密封垫形成线密封，解决了拖拉机、装载机这类设备在颠簸工况下，管路震动导致的密封垫错位漏气问题。前端的冷却风扇安装座特意预留了3mm的轴向调整间隙，配合带减震胶圈的连接螺栓，能抵消风扇高速转动时的动平衡偏差，避免震动传递到正时齿轮室引发齿轮异响。油底壳的加强筋没有做通体等厚设计，而是在靠近机油泵吸油口的位置做了局部加厚，同时在油底壳内部设置了倾斜的挡油板，即使设备在30度坡度的场地作业，机油也能顺利回流到吸油口位置，不会出现吸空导致的轴瓦烧蚀。高压油管的排布特意避开了排气歧管的热辐射区域，每根油管都预留了足够的弯曲弧度，没有出现硬折死角，既避免了燃油被排气高温加热产生气阻，也能缓冲发动机运转时的震动，减少油管接头处的疲劳开裂。飞轮壳与缸体的连接止口做了锥面导向设计，装配时不需要反复调整同轴度就能顺利对位，降低了现场维修时的装配难度，也能避免止口错位导致的变速箱输入轴偏磨。
