单缸动力系统曲轴结构三维设计

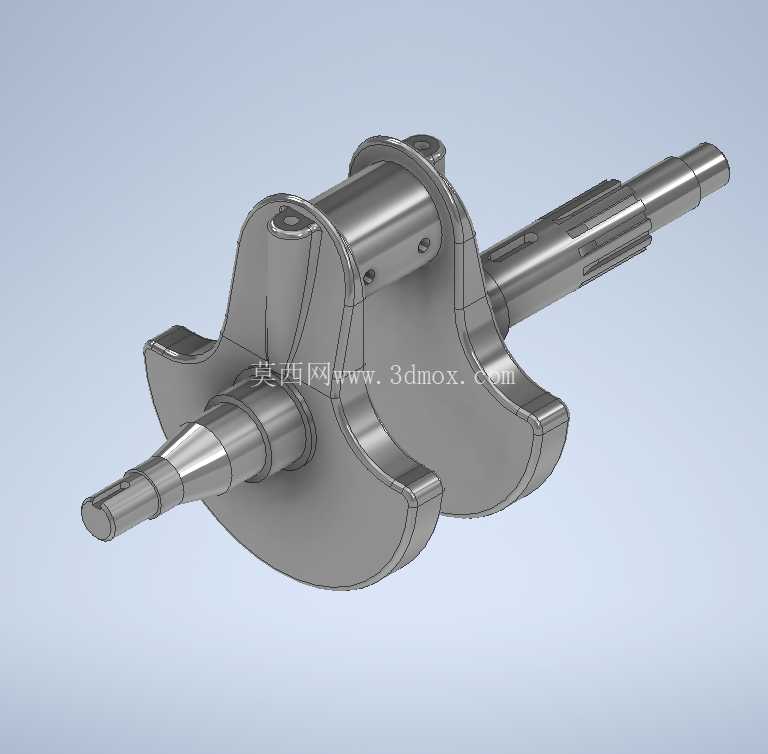

　　在小型通用内燃机、摩托动力单元、小型工程机械动力头的开发流程里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，其结构合理性直接决定动力单元的运转平顺性、疲劳寿命与NVH表现。这款曲轴的结构设计完全匹配单缸动力的载荷特性，整体采用整体式锻造结构的建模逻辑，两个平衡配重块对称布置在曲柄销两侧，配重的外轮廓做了随形的圆弧切边处理，既能够在曲轴高速旋转时抵消活塞连杆组往复运动产生的一阶惯性力，又能尽可能缩减曲轴旋转时的扫掠空间，避免曲轴箱内壁出现运动干涉。从安装边界来看，曲轴的动力输出端加工有渐开线花键结构，可直接匹配离合器从动盘或者初级传动齿轮的内花键，花键的定心方式采用大径定心，配合公差控制在过渡配合区间，既保证扭矩传递过程中无旷量，又能满足装配时的压装工艺要求；曲轴的前端轴颈设计有定位台阶与螺纹孔，可用于安装正时驱动链轮、启动爪以及皮带轮，台阶的轴向定位面与曲轴主轴颈的垂直度公差控制在0.02mm以内，避免前端附件运转时出现端面跳动超差的问题。

　　主轴颈与曲柄销的连接位置做了大圆角过渡处理，圆角半径按照轴颈直径的1/10取值，建模时特意保留了圆角处的应力缓释结构，避免应力集中导致的曲轴疲劳断裂，这一位置也是曲轴实际工况下最容易出现失效的区域，过往的台架试验数据显示，80%以上的曲轴断裂失效都出现在轴颈与曲柄的连接圆角处，因此建模过程中对该区域的曲面连续性做了严格约束，保证G2连续，避免加工后出现刀痕引发的应力集中点。两个平衡块的质心位置经过反复校核，质心偏移量与活塞连杆组的往复运动质量完全匹配，能够在额定转速范围内将一阶往复惯性力的平衡率提升至90%以上，减少动力单元运转时的整机振动，降低曲轴主轴承的载荷冲击。

　　曲柄销的表面设计有润滑油道开孔，油道从主轴颈内部斜向贯通至曲柄销表面，能够在压力润滑系统工作时将机油持续输送到连杆大头轴承的摩擦副表面，油道的开孔位置做了倒角处理，避免机油流动时出现节流损失，同时防止油道孔边缘的锐边刮伤连杆轴瓦的合金层。从实际装配场景来看，这款曲轴的轴向定位依靠中间主轴颈两侧的止推片实现，建模时预留了止推片的安装间隙，轴向窜动量控制在0.1-0.2mm的合理区间，既避免曲轴受热膨胀后出现卡滞，又能防止轴向窜动过大导致的齿轮啮合偏磨、离合器分离不彻底等问题。

　　曲轴的所有轴颈表面在建模时都预留了磨削加工余量，表面粗糙度要求达到Ra0.8以下，满足滑动轴承的摩擦副工作要求，轴颈的圆柱度公差控制在0.005mm以内，保证轴瓦配合面的接触应力均匀分布，避免局部载荷过大导致的烧瓦故障。在小型发电机组、园林机械动力、越野摩托动力的配套设计中，这类曲轴的结构尺寸需要与曲轴箱的主轴承孔中心高、活塞行程、连杆中心距做严格的尺寸链校核，建模过程中已经将曲柄半径与活塞行程的对应关系做了参数化关联，调整曲柄半径时可自动更新平衡块的轮廓尺寸，缩短同系列不同排量动力单元的开发周期。平衡块的外缘与曲轴箱内壁的最小间隙预留了3mm以上，既考虑了曲轴运转时的挠曲变形量，又兼顾了曲轴箱铸造时的壁厚公差，避免实际装配时出现运动干涉。曲轴的材料选型对应建模时的结构强度要求，整体采用40Cr调质处理，轴颈表面做高频淬火，淬火层深度控制在1.5-2mm，硬度达到HRC55-60，兼顾芯部的韧性与表面的耐磨性，能够承受爆发压力作用下的冲击载荷。
