通风散热型车用盘式制动转子结构设计

项目分类:制动器 发布时间:2026-06-18 ID:1185408
  • 通风散热型车用盘式制动转子结构设计

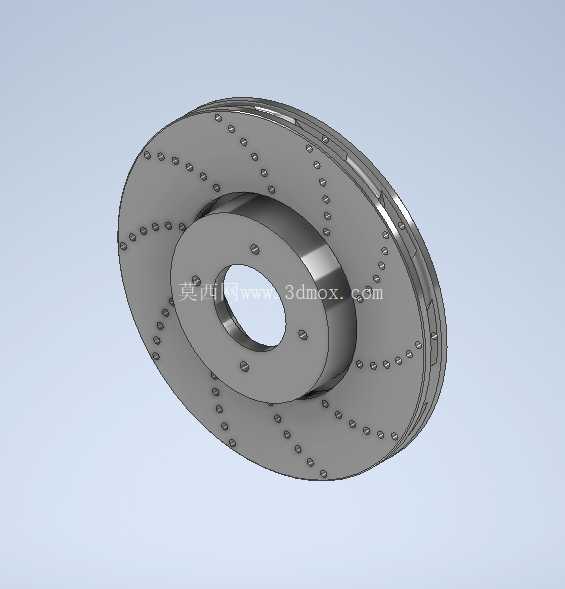

  在商用车、乘用车的行车制动系统中,盘式制动器的制动盘是直接承担制动力矩输出的核心摩擦副部件,区别于传统鼓式制动结构,盘式结构的外露式摩擦面能在车辆行进过程中获得更好的空气对流条件,避免连续制动工况下热量堆积引发的制动热衰退问题,这也是当前多数乘用车辆、轻型商用车前轮制动优先选用盘式结构的核心原因。本次呈现的制动盘采用分体式通风结构设计,中间的安装毂与外圈摩擦环通过周向均布的连接铆钉实现刚性固定,这种结构一方面可以根据摩擦环的磨损情况单独更换外圈摩擦副,降低全生命周期的维护成本,另一方面分体结构能阻断制动摩擦产生的热量直接向轮毂安装侧传导,减少高温对轮毂轴承、轮端密封件的性能影响。

  从结构细节来看,摩擦环的两个工作端面沿周向加工了多组径向排布的散热小孔,这些孔道并非简单的减重设计,在车轮高速旋转时,孔道会形成泵风效应,将摩擦面产生的热量快速通过空气对流带走,相比无孔的实心制动盘,连续制动工况下的盘面温度能降低15%-22%,同时孔道边缘可以在制动过程中刮除制动片表面的磨屑与水膜,避免雨天行驶或者粉尘较多的工况下出现制动摩擦力矩波动。安装毂部分采用中心大孔配合周向螺栓孔的安装形式,中心孔的尺寸公差需要与轮毂轴头的定位外径保持h7/H7的过渡配合,保证制动盘旋转时的端面跳动量控制在0.05mm以内,避免制动过程中出现踏板抖动、方向盘震颤的问题;周向的安装螺栓孔采用沉孔设计,螺栓拧紧后头部不会突出安装平面,保证与轮毂结合面的完全贴合,同时螺栓孔的位置度公差控制在Φ0.1mm以内,避免装配时出现强制对位引发的安装应力,防止车辆行驶过程中制动盘出现异常变形。

  设计过程中需要重点关注摩擦环的厚度尺寸,这个尺寸直接决定了制动盘的使用寿命与散热容量,常规乘用车辆的前制动盘摩擦环初始厚度一般在22mm-28mm区间,磨损极限厚度通常比初始厚度小2mm-3mm,当摩擦面磨损到极限位置时必须及时更换,避免摩擦环强度不足引发制动失效;同时摩擦环的外径尺寸需要匹配制动卡钳的活塞跨距与制动片的摩擦面积,外径过大会导致制动片边缘无法完全贴合,出现偏磨问题,外径过小则会降低制动力矩的力臂长度,需要更高的制动管路压力才能达到相同的制动减速度,增加制动总泵与助力系统的负载。

  在安装边界的校核上,需要预留足够的卡钳安装间隙,制动盘外圈与卡钳内侧的单边间隙要保持在2mm-3mm,避免车辆行驶过程中出现异物卡滞或者热膨胀后的摩擦干涉;同时制动盘背面与转向节、防尘罩之间的间隙要控制在5mm以上,防止转向过程中轮端跳动引发部件碰撞。从实际使用场景来看,这种带散热孔的分体式通风制动盘更适合山区道路行驶的车辆、经常跑高速的家用车型,这类场景下制动频次高、连续制动时间长,优秀的散热能力能保证制动性能的稳定性,减少热衰退带来的安全隐患;而在城市通勤的低速工况下,该结构也能通过孔道快速排出制动磨屑,减少制动片的异常磨损,降低制动噪音。建模过程中需要重点处理周向散热孔的阵列排布,要保证每个孔道的轴线与摩擦环端面保持垂直,同时孔口位置做0.5mm的倒角处理,避免应力集中导致摩擦环在热循环过程中出现裂纹;连接铆钉的排布要做动平衡校核,保证整个制动盘的剩余不平衡量控制在5g·cm以内,避免高速旋转时引发车轮抖动。
