重载防滑平板搬运手推车结构设计

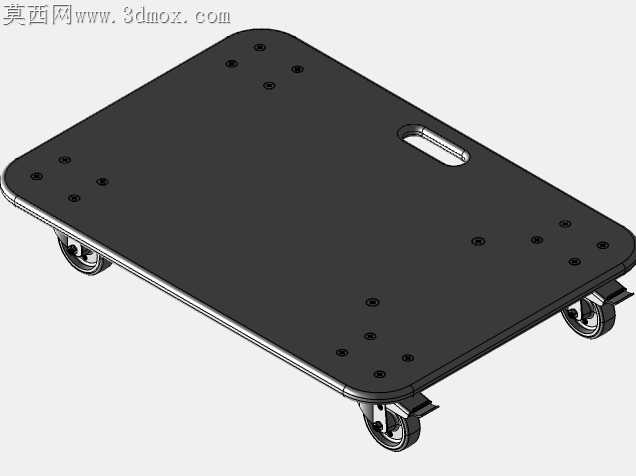

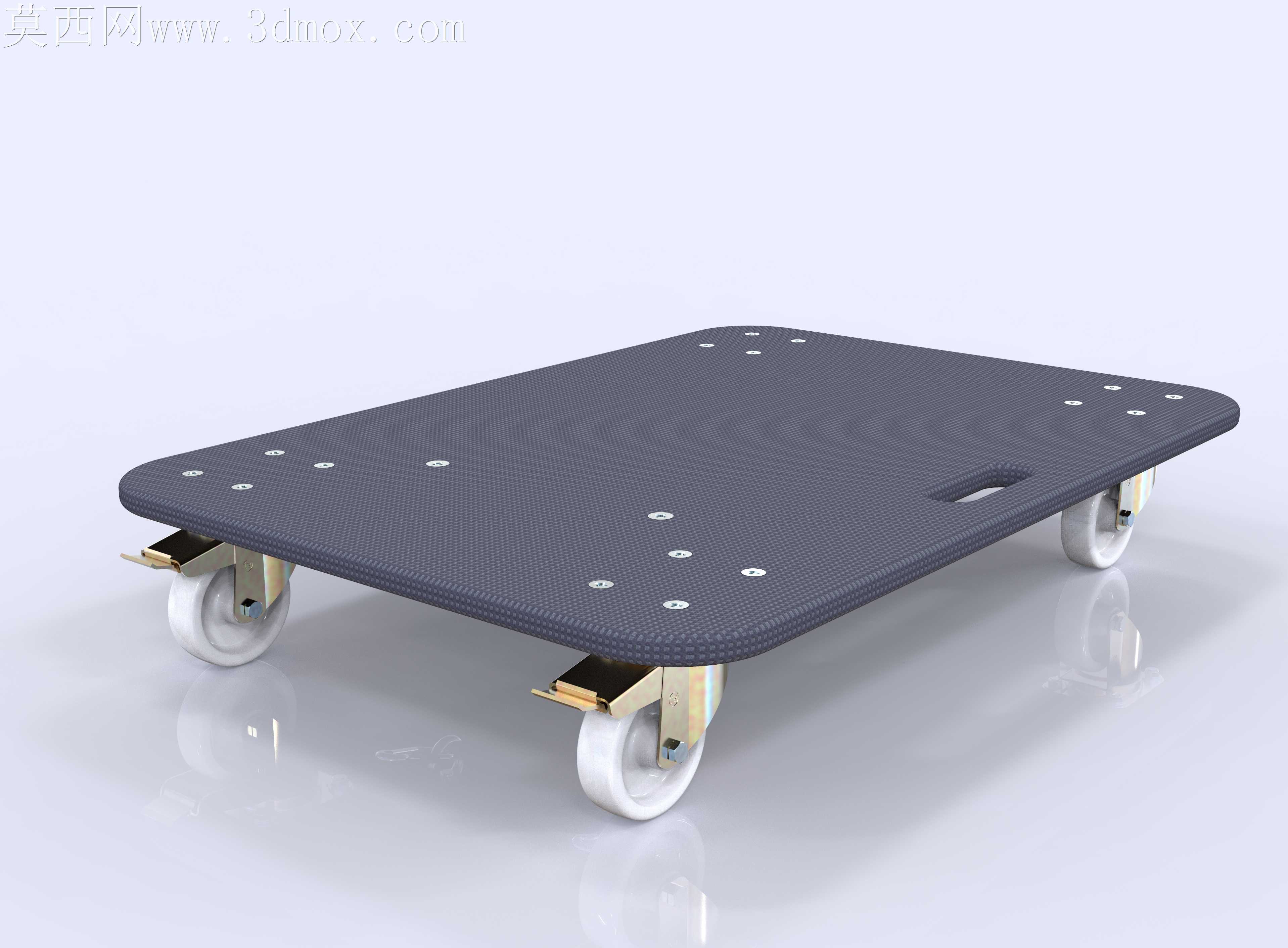

车间内短距离转运重型工件时，普通平板推车常出现板面形变、脚轮卡滞、推行侧偏的问题，这款平板手推车在结构优化阶段就针对性解决了这类现场痛点。板面采用带防滑纹理的高密度复合板材，表面均匀分布的安装孔位并非随意排布，每处孔位都对应脚轮支架、加强筋的安装基准，孔位边缘做了沉台处理，装配后紧固件完全沉入板面，不会突出刮蹭搬运的家具或工件，板面侧边预留的内嵌式提手，没有采用外凸式金属提手的设计，避免多台推车堆叠存放时互相勾挂，也能减少通道内通行时的磕碰隐患。四个脚轮的安装位置做了偏心距微调，转向轮的回转中心与轮面接触点偏移量控制在12mm，既保证转向时的灵活度，又不会因为偏心距过大导致重载推行时出现抖晃，脚轮支架选用加厚镀锌钢板冲压成型，支架与板面连接的位置额外增加了金属衬片，分散重载时的局部压应力，避免长期使用后板面连接处出现凹陷开裂。轮面选用高弹性白色尼龙材质，硬度控制在邵氏85度，既能在环氧地坪、水泥地面推行时保持足够的耐磨性，又不会像硬质聚氨酯轮那样在光滑瓷砖地面留下压痕，轮内的双滚珠轴承做了密封处理，车间内的木屑、灰尘难以进入轴承滚道，长期使用也不会出现转向卡涩的问题。板面靠近转向轮的一侧做了轻微的上翘弧度处理，推行时遇到地面接缝、小坡度门槛，不需要刻意抬升车面就能顺利通过，板面的防滑纹理做了菱形交错排布，纹理深度1.2mm，放置表面光滑的板式家具时，即使急停转向也不会出现工件滑移，同时纹理的凹槽不会积存灰尘碎屑，日常清理只需用毛刷轻扫就能保持整洁。脚轮的刹车踏板做了加宽处理，鞋底沾有油污或木屑时也能轻松踩下锁定，刹车锁定后轮面与刹车片的接触面积达到轮面宽度的三分之二，在3度以内的斜坡上停放也不会出现溜车问题。整台车的装配没有采用焊接结构，所有连接位置都使用紧固件锁紧，单个脚轮出现磨损时可以单独快速更换，不需要整体报废，维护成本远低于焊接式平板推车。板面的厚度经过载荷仿真验证，额定承载500kg时最大形变量不超过2mm，不会因为长期重载出现板面下凹导致的工件放置不稳，四个脚轮的安装高度公差控制在0.5mm以内，放置在水平地面时不会出现三支点悬空的问题，推行过程中不会有周期性的颠簸异响。
