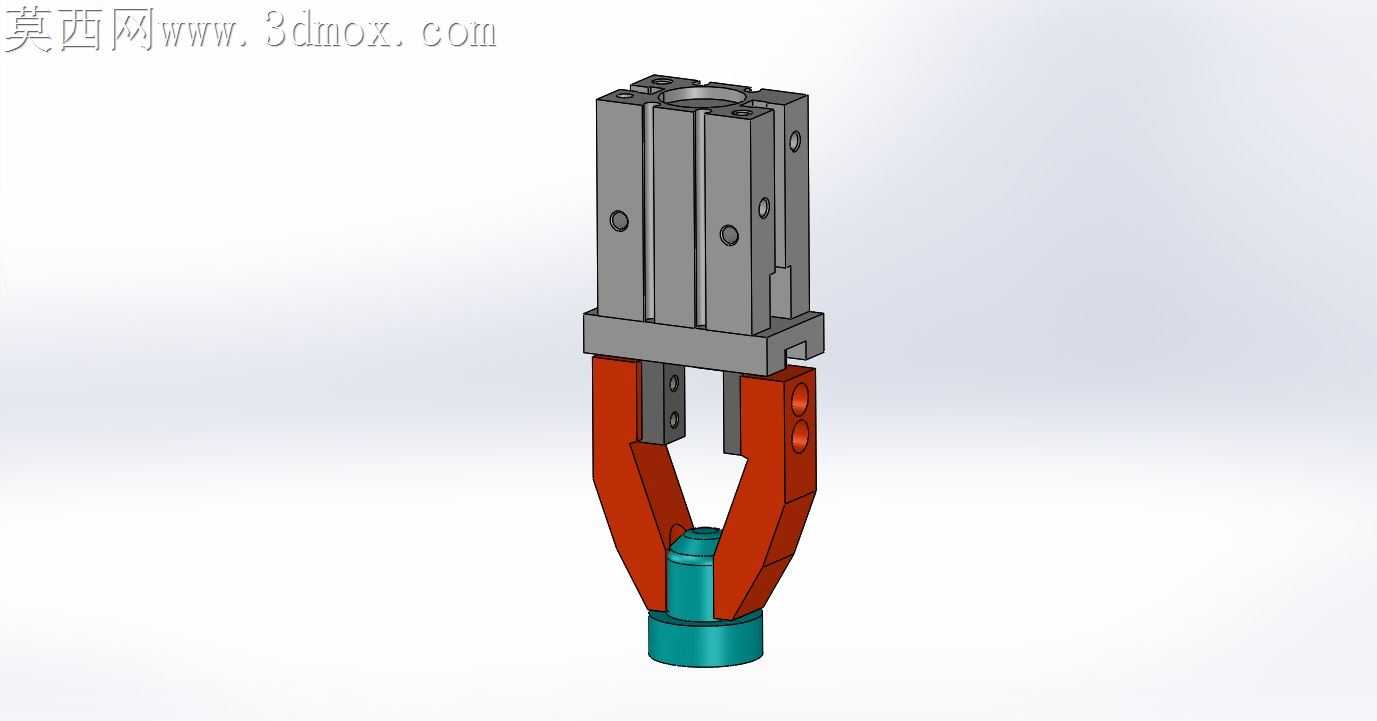

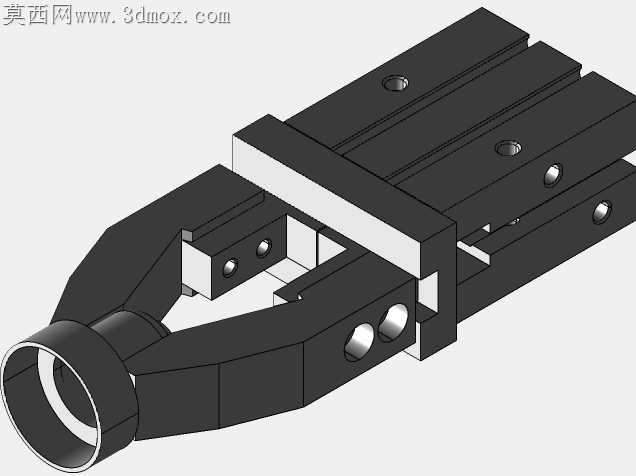

平行夹爪气动手指执行件结构设计

车间里常规平行气爪最容易出问题的位置，永远是夹爪开合导向段与缸体连接的过渡区域，频繁往复动作带来的侧向偏载，会把配合面磨出细微台阶，轻则夹取精度掉丝，重则卡爪憋死撞坏工位料件。这款平行夹爪的结构处理，刚好把这类现场痛点的解决思路落到了每一处配合细节上。夹爪指座与上部缸体的连接没有采用常见的一体式悬臂结构，而是把导向滑块的嵌装深度做了加长，滑块嵌入缸体导向槽的长度比常规同规格型号多出近三分之一，别小看这几毫米的嵌合量，侧向夹持时滑块根部的弯矩能直接降四成，导向槽侧壁的局部压应力也能分散到更长的配合面上，不会因为长期高频动作磨出局部凹痕。夹爪指的安装面做了对称的定位销孔，不是单纯靠螺丝锁附固定，销孔与夹指的配合公差选了H7/h6的小间隙配合，换夹指的时候不用反复打表找正，拆换后重复定位精度能稳在0.02mm以内，换型调机的时间能省不少。夹爪开合的传动连接位置，没有把驱动活塞与夹爪的连接做成刚性接触，而是在接触端面预留了0.1mm的缓冲间隙，配合活塞端部的聚氨酯缓冲垫，开合到位的瞬间不会有金属硬碰撞的异响，也不会因为长期撞击让连接位置出现铆压变形。夹指的V型夹持面做了细微的网状防滑纹，纹路深度控制在0.15mm，既不会因为纹路太深在工件表面夹出压痕，也能保证夹持光滑圆柱件的时候不会出现滑脱，哪怕是夹持表面带少量切削液的工件，夹持力也足够稳定。上部缸体的气路接口做了内凹处理，安装的时候气管接头不会凸出于缸体外壁，在狭窄工位排布的时候不会和周边工装刮蹭碰断气管，缸体侧面的磁性开关安装槽做了通长设计，磁性开关可以根据实际行程需求随意调整位置，不用额外加装固定支架。所有棱角位置都做了C0.5的倒角处理，没有尖锐的加工毛刺，装配的时候不会划伤操作人员的手套，也不会在动作过程中刮碰到周边的管线。夹爪底部的限位块做了可拆卸设计，磨损之后不用拆整个缸体，直接拧下两颗固定螺丝就能更换备件，后期维护的成本能压到最低。
