活塞直径160mm行程500mm双耳环液压缸

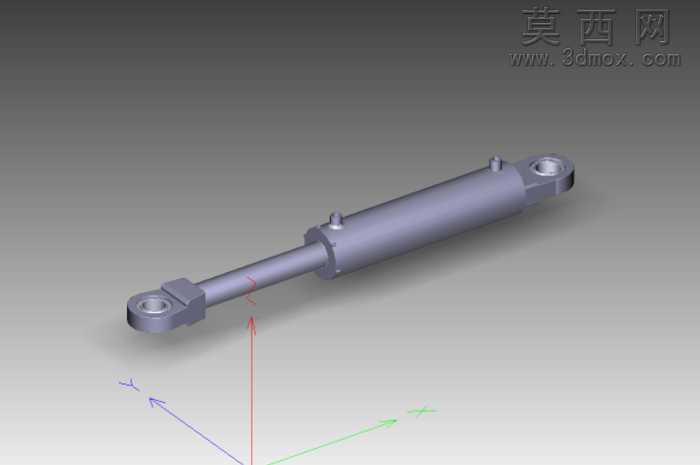

本模型为双耳环安装形式的活塞式液压缸，建模过程严格遵循实际液压元件的尺寸规范，以活塞直径160mm、行程500mm为核心参数展开全参数化三维构建。建模阶段首先完成缸筒、活塞杆、前后端盖、耳环铰接结构、油口接头等核心零件的独立建模：缸筒部分采用回转特征构建整体筒身结构，精确还原内壁的活塞配合面、外壁的油口安装凸台、两端的端盖连接止口结构，保证各配合尺寸的公差预留符合液压元件的常规设计要求；活塞杆部分采用阶梯轴回转特征构建，还原杆身的活塞安装段、密封段、伸出端的耳环连接段，两端的铰接耳环采用拉伸与切除特征完成带衬套安装孔的铰接结构设计，确保铰接孔的同轴度符合安装受力要求；前后端盖分别构建导向套安装位、密封件沟槽、螺栓连接孔位，还原端盖与缸筒的法兰连接结构，油口部分构建标准的管螺纹连接接口，匹配常规液压管路的安装尺寸。完成单零件建模后按照实际装配关系完成总装配合，添加各零件间的同轴、重合、轴向限位配合，还原液压缸的伸缩运动行程约束，可直观展示活塞杆的伸出与缩回动作逻辑。材质与渲染阶段，缸筒与端盖部分赋予哑光金属灰的铸钢材质，模拟液压缸缸体的喷砂氧化表面质感；活塞杆部分赋予高光亮面的镀铬金属材质，还原活塞杆表面的高精度抛光镀铬工艺效果；铰接耳环部分赋予与缸体一致的铸钢材质，油口接头部分赋予深色金属材质区分功能部件；渲染场景采用中性渐变灰色背景，添加柔和的环境漫反射光与定向主光源，清晰呈现缸体的结构轮廓、各部件的装配层次与金属材质的质感差异，同时通过三维坐标系标注直观展示模型的轴向尺寸方向。结构设计上该液压缸为双作用单活塞杆结构，两端的双耳环安装形式可适配工程机械、重型设备的铰接安装场景，缸体上的两个油口分别对应无杆腔与有杆腔的进出油通路，模型完整还原了液压缸的外部装配结构与核心尺寸参数，可用于液压系统的布局装配演示、设备运动仿真的配套元件调用，也可作为液压元件教学演示的直观三维素材，帮助理解双作用活塞式液压缸的外部结构组成与安装形式特点。
