堆叠式皮带输送设备三维结构设计

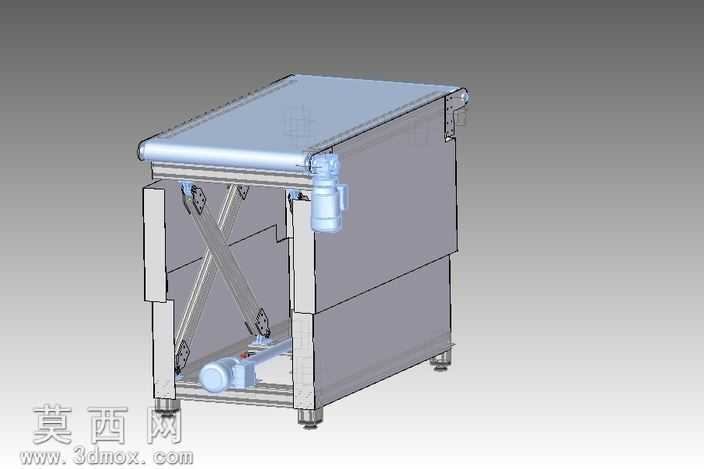

本模型为堆叠式皮带输送设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计规范，对各零部件的装配关系、尺寸配合进行了精准还原，确保模型可直接用于结构验证、方案展示与后续工程深化。模型整体采用框架式主体结构，外部以铝型材搭建承重机架，机架内部设置交叉加强筋结构，有效提升整体机架的抗扭、抗弯性能，避免设备长期运行过程中出现结构形变，保障输送作业的稳定性。输送执行部分采用平皮带作为承载构件，皮带两端配套传动辊筒，其中主动辊筒连接侧装式驱动电机，通过减速机构将动力传递至辊筒，带动皮带实现平稳循环运转，从动辊端配套张紧调节结构，可根据皮带使用损耗情况调整张紧度，避免皮带打滑、跑偏等常见故障。设备底部配置可调式支撑脚杯，可根据现场安装地面的平整度调整设备高度与水平度，适配不同工况的安装需求。模型在渲染阶段采用写实材质赋予方案，铝型材机架赋予磨砂银白金属材质，皮带赋予哑光黑色橡胶材质，驱动电机、紧固件等零部件分别赋予对应工程材质，配合均匀的环境光照设置，清晰呈现各部件的结构层次与装配关系，直观展示设备的整体外观与内部构造。设计过程中充分考虑堆叠输送的功能需求，将输送单元与下部储料/承接结构进行集成化设计，在有限的设备占地空间内实现物料的水平输送与暂存堆叠功能，相较于传统独立输送线，大幅缩减了设备占用的车间空间，提升了产线布局的紧凑性。建模时对所有运动部件进行了干涉检查，确保辊筒转动、皮带运转过程中与机架、加强筋等固定部件无碰撞，各连接部位的紧固件位置、安装空间均预留合理，符合实际加工装配的工艺要求，可直接作为同类输送设备设计的参考方案，用于方案汇报、结构优化以及教学演示等场景。
