工业机器人IRp-6夹持器结构设计

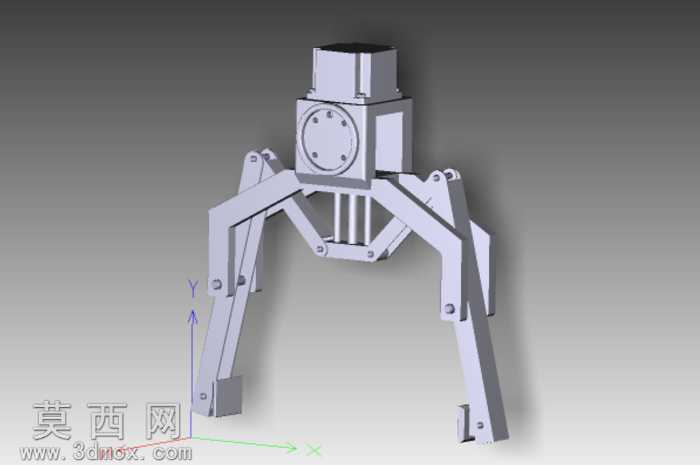

本作品为适配IRp-6工业机器人的夹持器三维模型，整体采用对称式机械夹爪结构设计，建模过程严格遵循机械装配逻辑完成各部件的参数化构建。模型主体包含顶部安装基座、中部传动箱体、两侧对称布置的多连杆夹持臂以及末端夹指结构，各铰接位置均预留了标准销轴装配空间，还原了真实夹持器的运动副约束关系。建模阶段对基座的安装法兰做了精准的孔位阵列设计，保证其可与工业机器人末端法兰完成标准对接，中部箱体内部预留了驱动元件的安装腔体，可适配旋转驱动类动力元件实现夹持动作的动力输入。两侧夹持臂采用多连杆联动结构设计，通过连杆间的铰接传动实现两侧夹指的同步开合，运动过程中可保证两侧夹指的对中性，避免夹持工件时出现偏载滑脱的问题。材质渲染上，主体结构件采用哑光银灰色金属材质模拟铝合金加工件的表面质感，铰接销轴位置采用稍深的金属色区分不同装配部件，安装基座顶部的驱动模块外壳做了深色磨砂质感处理，区分动力单元与机械传动结构。设计思路围绕工业场景的通用夹持需求展开，整体结构紧凑，传动路径简洁，多连杆结构可在驱动件较小行程下实现夹指较大的开合范围，适配不同尺寸的工件夹持作业。模型完整还原了夹持器的所有外部结构与关键装配关系，各部件间无干涉问题，可用于工业机器人末端执行器的结构参考、运动仿真演示以及相关教学场景使用，夹指末端做了平面夹持面设计，可根据实际使用需求更换不同形式的夹指模块，拓展夹持器的适用场景。
