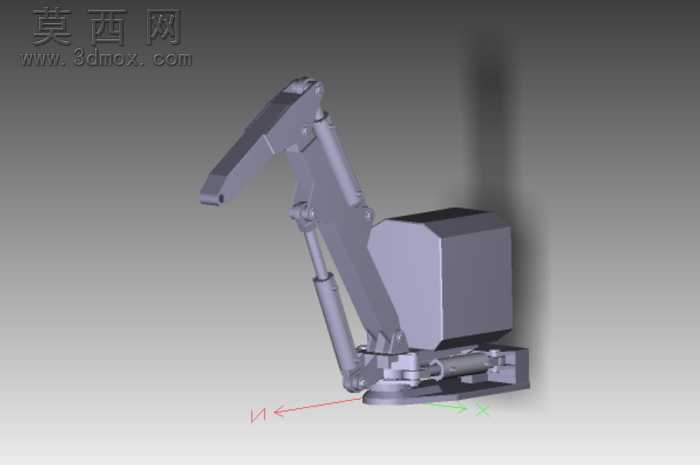

三转轴液压驱动工业机械手三维设计

本作品为三转轴液压驱动机械手的三维建模设计，整体采用三维机械设计软件完成全参数化建模，所有零部件均按照实际液压机械手的工程比例搭建，确保各运动部件的装配关系符合机械设计规范。建模过程中首先完成底座回转机构的搭建，底座作为整个机械手的承载基础，设计为厚重的箱式结构，内部预留液压管路排布空间与回转支撑安装位，保证设备运行时的稳定性，避免大负载作业下出现倾覆问题。随后依次搭建大臂、小臂以及末端执行器的连接结构，三个旋转轴分别对应底座回转、大臂俯仰、小臂俯仰三个运动自由度，每个转轴位置都设计了独立的液压油缸驱动结构，油缸的铰接位置经过运动仿真验证，确保在全行程范围内不会出现运动干涉，同时能够输出足够的驱动力矩满足作业负载要求。材质渲染阶段，针对不同零部件匹配对应的工业材质属性：主体结构件采用哑光灰铸铁材质，还原工业设备厚重的金属质感；液压油缸的活塞杆部分采用抛光金属材质，表面添加轻微的反光效果区分于缸体的铸铁材质；铰接位置的销轴、紧固件添加金属倒角的高光效果，提升模型的细节真实感；底座底部添加防滑橡胶垫的材质表现，增强整体的落地真实感。设计思路上，这款液压机械手主打重载作业场景，相比电动机械手具备更大的输出力与更强的抗过载能力，三个转轴的运动范围经过合理规划，能够覆盖前方扇形区域内的物料搬运、工件移位等作业需求，所有液压管路的走向都在模型中做了预留设计，避免实际装配时出现管路与运动部件剐蹭的问题。建模过程中对所有配合面做了公差预留，确保模型导出后可直接用于工程图纸的生成或者运动仿真分析，整体结构简洁可靠，没有冗余的设计部件，既保证了结构强度，又尽可能控制了整体的重量，适合应用在工业自动化生产线的重载搬运工位、机床上下料等场景。
