注塑机配套取料塑料容器机械手

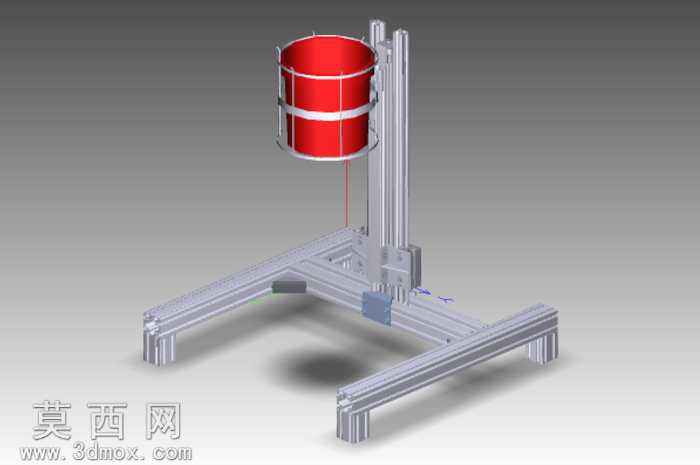

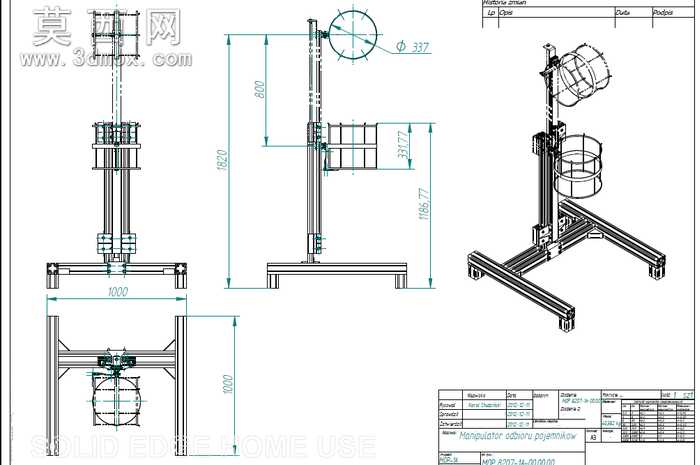

该三维模型为适配注塑机作业的塑料容器取料机械手，整体采用三维参数化建模方式完成，建模过程中对各零部件的装配约束、运动干涉做了完整校验，可直观呈现设备的实际运行状态。模型渲染阶段采用哑光金属材质模拟铝型材机架的表面质感，对红色圆柱状料筒采用半光泽硬质塑料材质，还原注塑产出塑料容器的真实视觉效果，金属导轨、滑动模组部分做了金属拉丝质感的材质处理，区分不同功能部件的材质属性，提升模型的视觉辨识度。结构设计上，设备底部采用十字形铝型材搭建支撑底座，保证整机放置的稳定性，降低设备运行过程中的晃动幅度；垂直方向布置线性导轨升降模组，可带动取料执行端完成竖直方向的升降位移，适配不同高度的取料、放料工位需求；取料端采用环抱式桶状夹持结构，可稳定套取注塑完成的圆柱状塑料容器，避免取料过程中容器脱落、形变。设计思路围绕注塑机出料后的自动化取料需求展开，摒弃复杂冗余的传动结构，采用模块化的铝型材搭建方案，既降低了设备的加工装配难度，也方便后续根据不同规格的塑料容器调整夹持尺寸、升降行程，设备整体结构紧凑，运动路径简洁，可直接对接注塑机的出料工位，完成注塑成品的自动取料转移作业，替代人工完成高温注塑件的取放操作，提升注塑生产环节的自动化程度，减少人工操作的安全隐患。建模过程中对各连接部位的紧固件、滑动块、安装座都做了等比例还原，保证模型的结构完整性，可用于后续的工程出图、运动仿真、方案演示等场景。
