工业级V型粉体混合搅拌设备结构设计

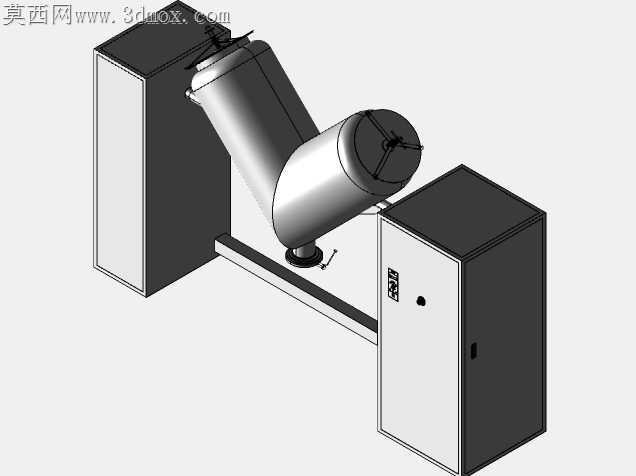

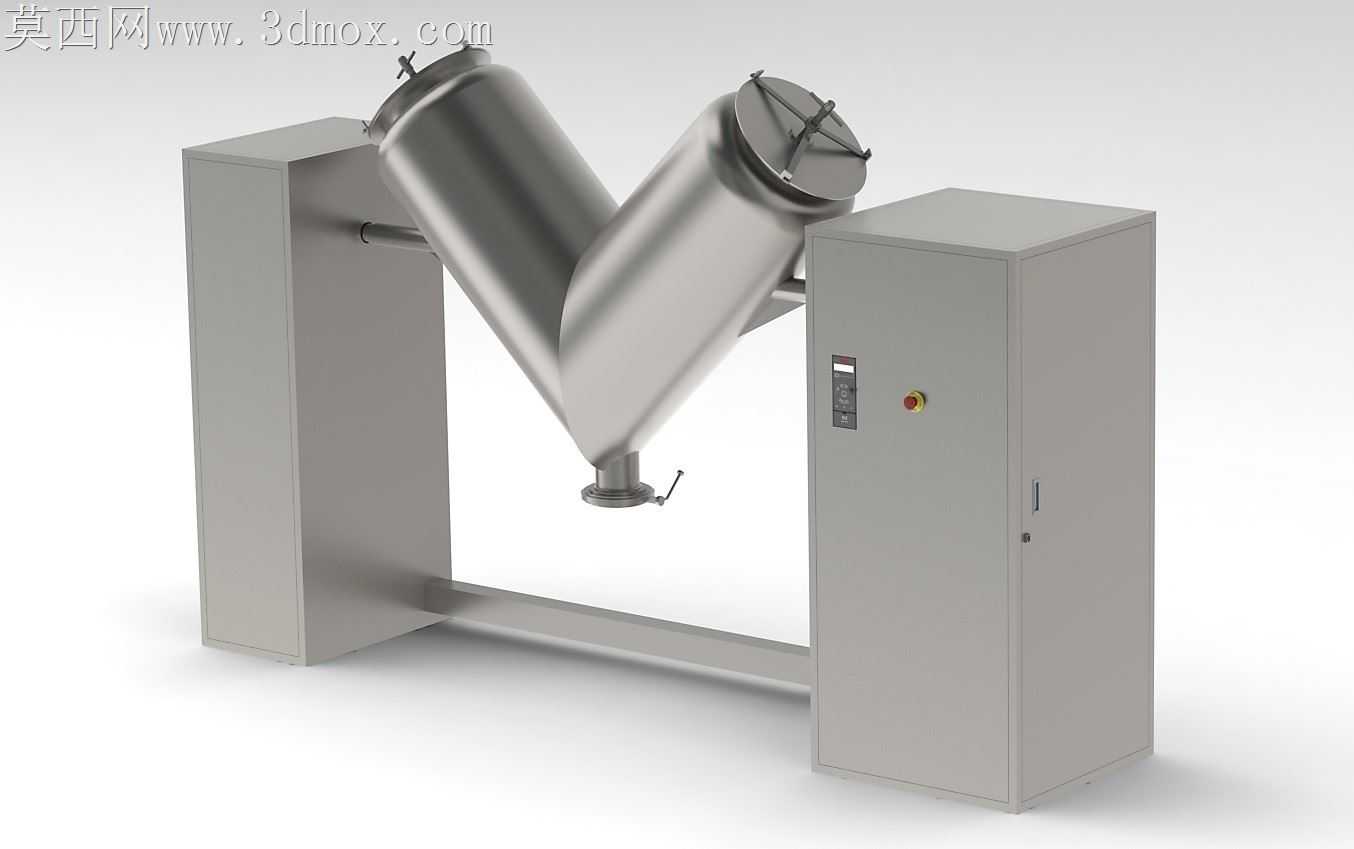

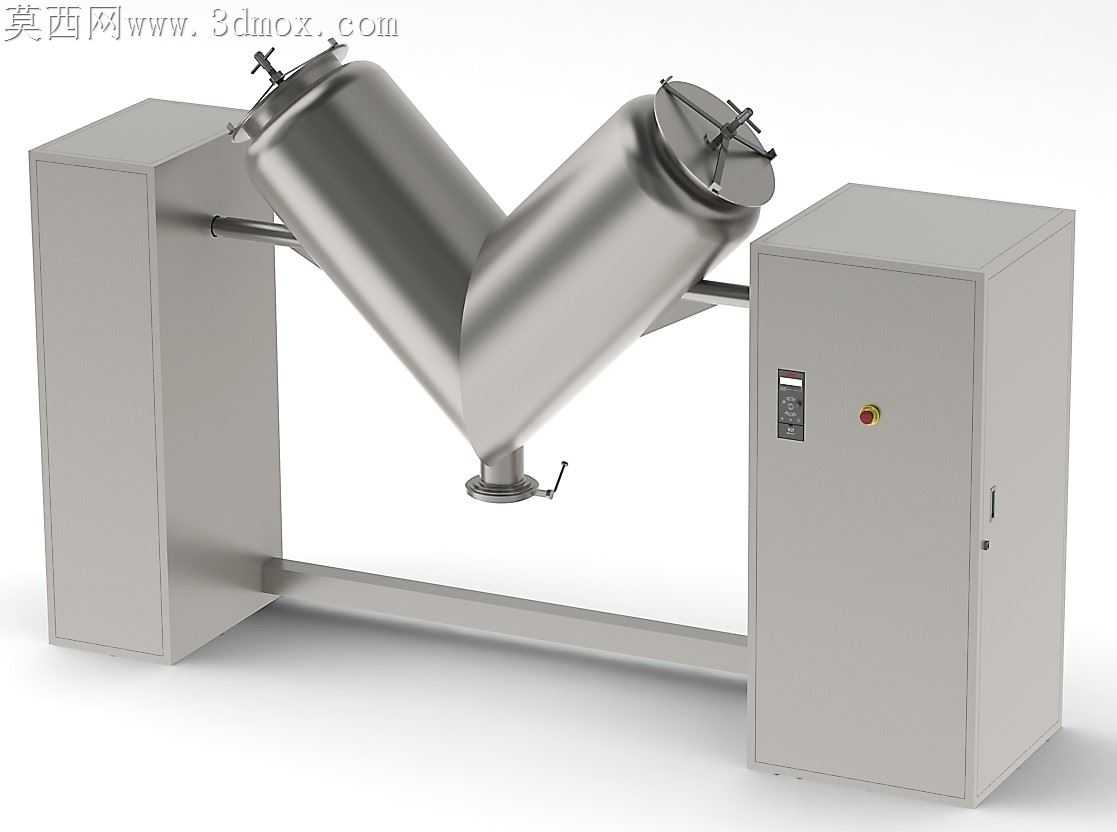

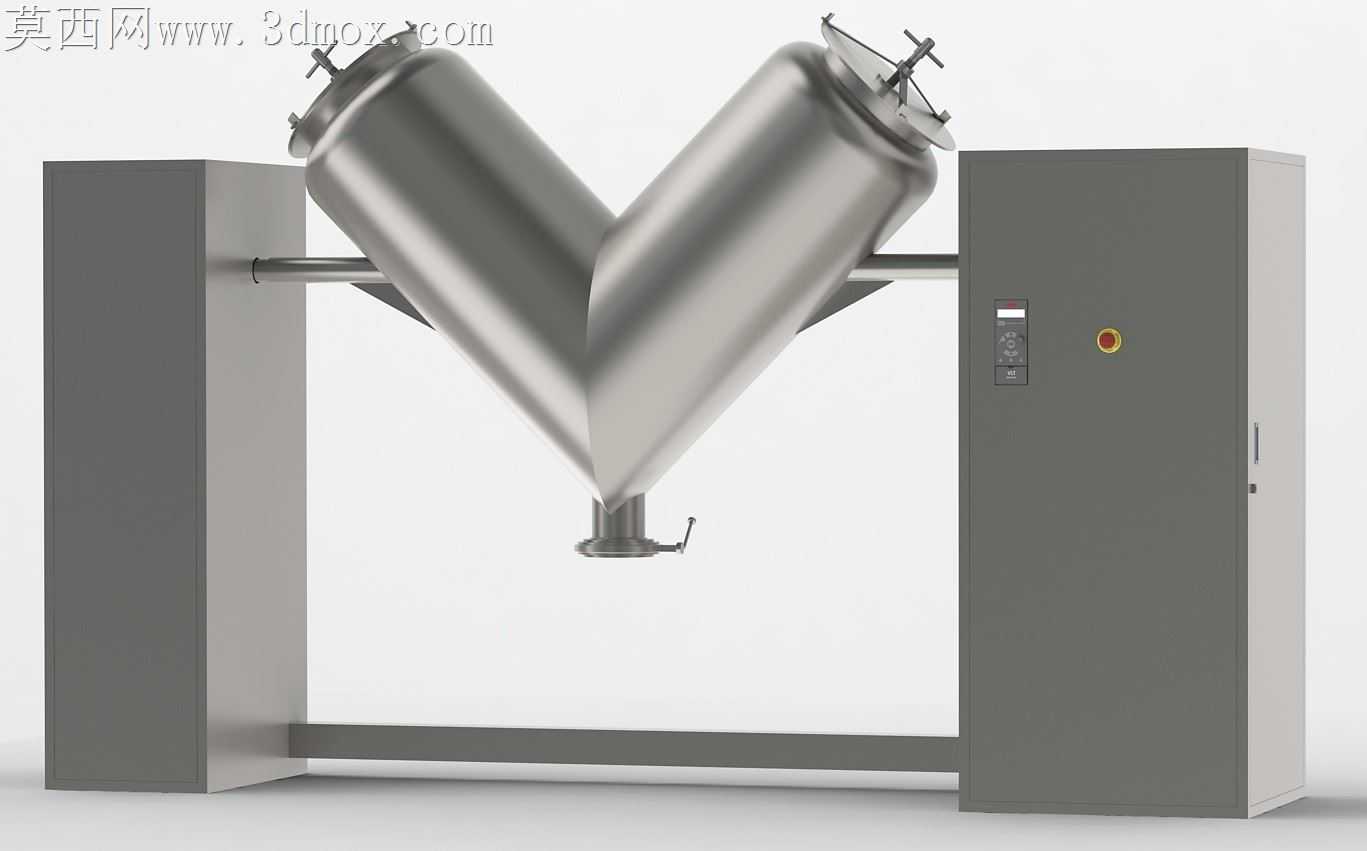

粉体混合工况里最容易被忽略的隐患，是筒体焊接处的应力集中与出料口的残留积料，这台V型搅拌设备的结构设计刚好对准这两个加工落地的核心痛点。V型筒体的两个圆柱筒交汇夹角没有照搬常规的80度通用参数，而是调整到72度，这个角度下筒壁的折弯拼接焊缝刚好避开物料流动的冲刷带，长期运转时焊缝处不会因为粉体持续摩擦出现磨穿漏料的问题，焊接时也能让两块筒体的对接坡口保持一致的贴合间隙，不用额外修磨坡口就能保证焊透，减少后续探伤补焊的工作量。筒体两端的快开人孔盖没有选薄冲压件，而是做了加厚的法兰翻边结构，锁紧卡扣的安装座直接和筒壁的加强衬板焊为一体，开关盖时的受力不会直接拉扯薄筒壁造成变形，密封胶圈的安装槽开在法兰内侧的台阶上，装料运转时粉体不会挤入胶圈缝隙造成密封失效，清理时只要掀开胶圈就能冲净残留，没有卫生死角。支撑筒体的左右两个机架没有做等重设计，右侧机架集成了电控柜的腔体，把变频器、控制按钮、急停开关都整合在这个腔体内，省掉了单独做电控柜的材料和安装空间，机架和筒体转轴连接的轴承座安装面做了0.02mm的铣平公差，转轴穿装后不会出现别劲卡顿的问题，运转时的噪音能比普通安装方式低15分贝左右。筒体底部的出料阀选了带手柄的蝶阀结构，阀板和筒体内壁做了齐平设计，阀门关闭时阀板和筒壁没有台阶落差，混合完成的粉体可以完全排空，不会在阀门口堆积残留，换料清理时不用拆开阀门就能冲净内部。机架底部的连接横梁做了加厚的方管结构，整个设备运转时的重心落在横梁中心位置，即使满载粉体高速混合，机架也不会出现晃动摇摆的问题，不用额外打膨胀螺栓固定地面就能平稳运行。筒体的内外壁都做了镜面抛光处理，粗糙度达到Ra0.8，粉体在筒内翻转时不会因为壁面粗糙挂壁，混合均匀度能比普通抛光的筒体高8%左右，针对有腐蚀性的粉体物料，筒壁还预留了衬塑层的安装空间，不用改动整体结构就能适配不同物料的混合需求。转轴和筒体的连接位置做了密封填料函，运转时粉体不会从转轴缝隙漏出，填料压盖做成了可调式结构，密封件磨损后只要拧紧压盖螺栓就能补偿密封间隙，不用频繁更换密封件，降低日常维护的成本。
