耐火材料卧式搅拌设备结构设计

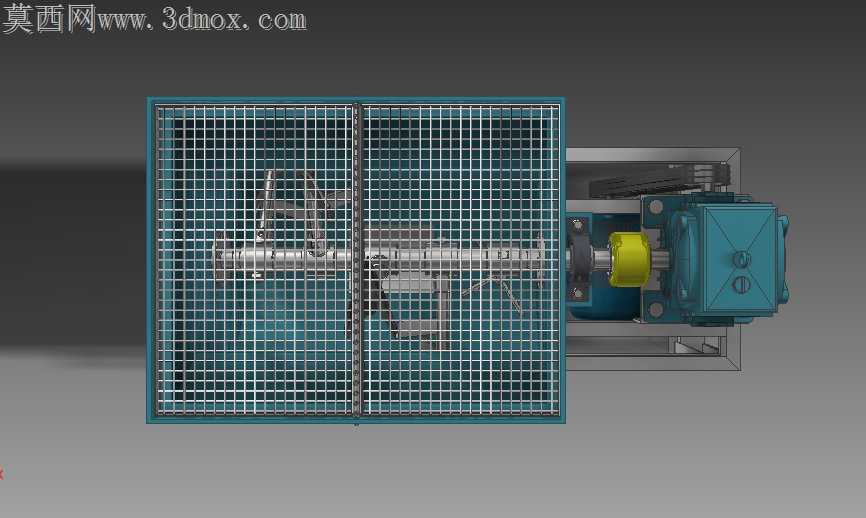

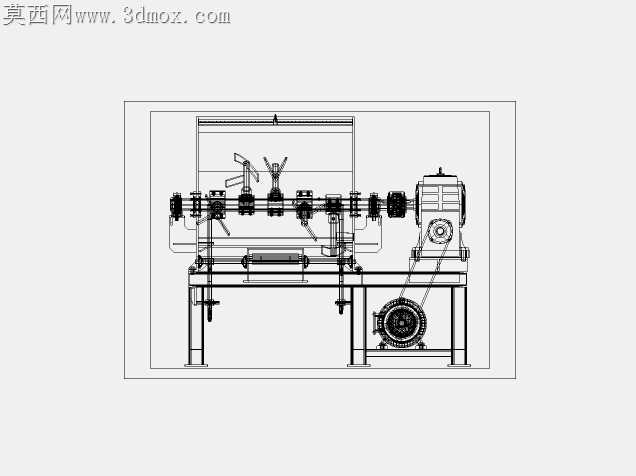

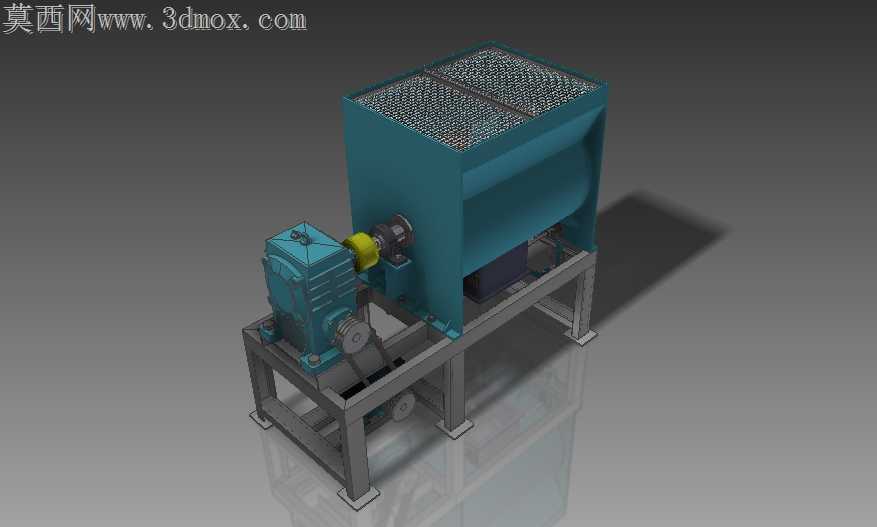

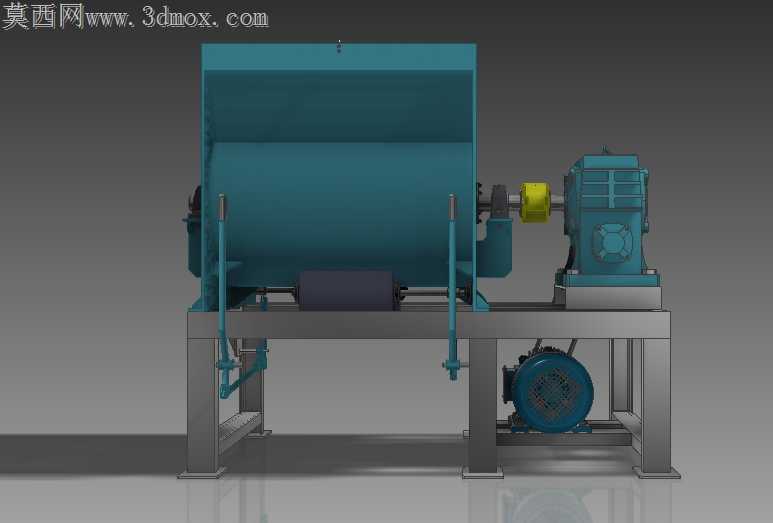

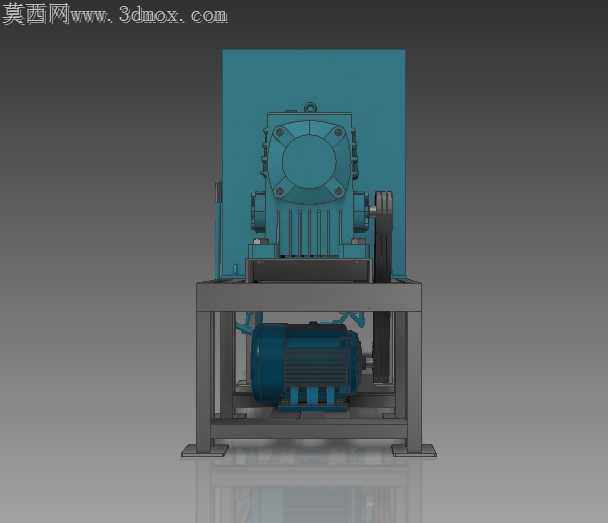

耐火材料拌合现场最常出现的卡滞漏料问题，根源往往在搅拌腔体与传动端的衔接公差把控上。这款卧式搅拌设备的结构设计，从加工适配角度把现场暴露的问题逐一落到了三维结构的细节里。搅拌腔体顶部的格栅网板没有采用整板冲压的常规方案，拆分为两块独立的网框单元，单块网板的尺寸控制在常规剪板、折弯设备的加工幅面内，网孔排布避开折弯应力集中区，折弯边预留的安装孔位与腔体顶部的折边孔位做了错位公差补偿，现场安装时不需要额外扩孔就能对齐紧固，避免了整板运输变形、安装对位困难的问题。腔体与下方机架的连接位置，没有直接采用焊接固定的方式，在腔体底部四个角位预留了带沉孔的安装凸台，凸台与机架上方的支撑方管之间加装5mm厚的橡胶减震垫，螺栓穿过减震垫锁紧后，既能抵消搅拌作业时的高频震动向机架传递，也能避免长期震动导致的焊缝开裂问题，后期更换减震垫不需要拆解整个搅拌腔体，维护效率提升明显。传动端的减速机与搅拌轴的连接位置，特意加长了联轴器的包覆长度，联轴器与轴的配合面选用H7/k6的过渡公差，键槽位置做了0.2mm的倒角避让，装配时不需要铜棒大力敲击就能顺滑推入，避免了硬敲导致的轴承位变形、键槽崩边的装配隐患。减速机下方的安装座做了腰型孔设计，腰型孔的长度方向与皮带传动的张紧方向一致，现场调整皮带松紧度时不需要完全松脱固定螺栓，只要微调减速机位置就能完成张紧，比传统的顶丝张紧结构更可靠，不会出现长期作业后顶丝滑丝、皮带打滑丢转的问题。搅拌腔体的内壁没有做多余的曲面过渡，所有转角位置都预留了30mm的圆弧倒角，这个尺寸刚好匹配耐火浇注料拌合时的物料流动轨迹，不会在转角处形成积料死角，清理时用普通的铲刀就能顺着圆弧面刮净残留料，没有直角位置的清理盲区。机架的支腿底部预留了地脚螺栓安装孔，孔位做了长圆形的可调设计，现场地面不平整时可以微调设备水平度，不需要额外垫塞铁片找正，支腿之间的横撑采用斜向交叉布置，比平行横撑的抗扭强度提升近四成，满负荷搅拌时机架的晃动量控制在0.5mm以内，不会因为机架震颤导致传动带过早磨损。出料端的挡板与腔体的贴合面做了一圈嵌入式的密封槽，槽内加装耐磨橡胶条，挡板闭合时橡胶条的压缩量控制在1.5mm，既不会因为压缩量过大导致开关挡板费力，也不会因为压缩量不足出现漏料的问题，密封条采用压条固定的方式，磨损后只需要松开压条就能更换，不需要整体拆卸挡板结构。
