Beats无线耳机与便携蓝牙音箱套装

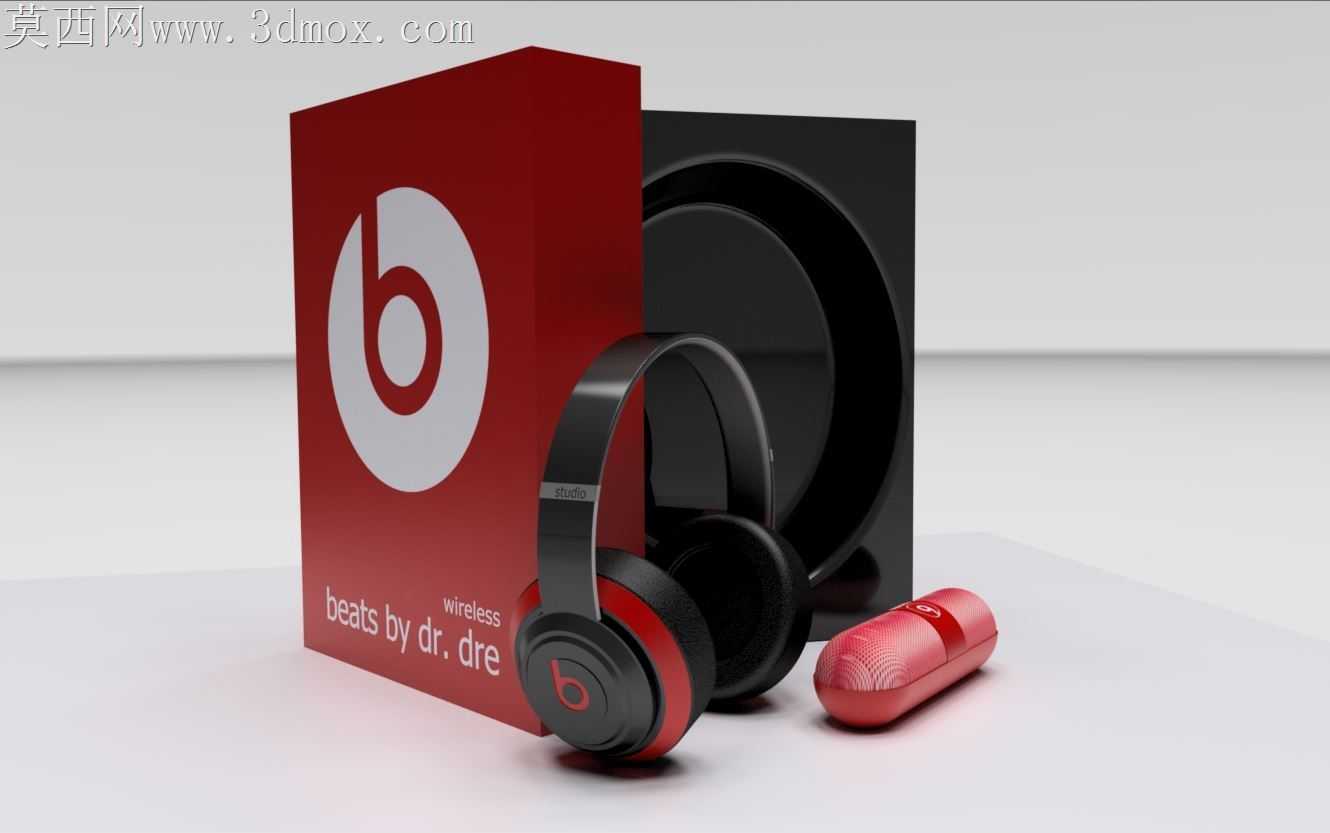

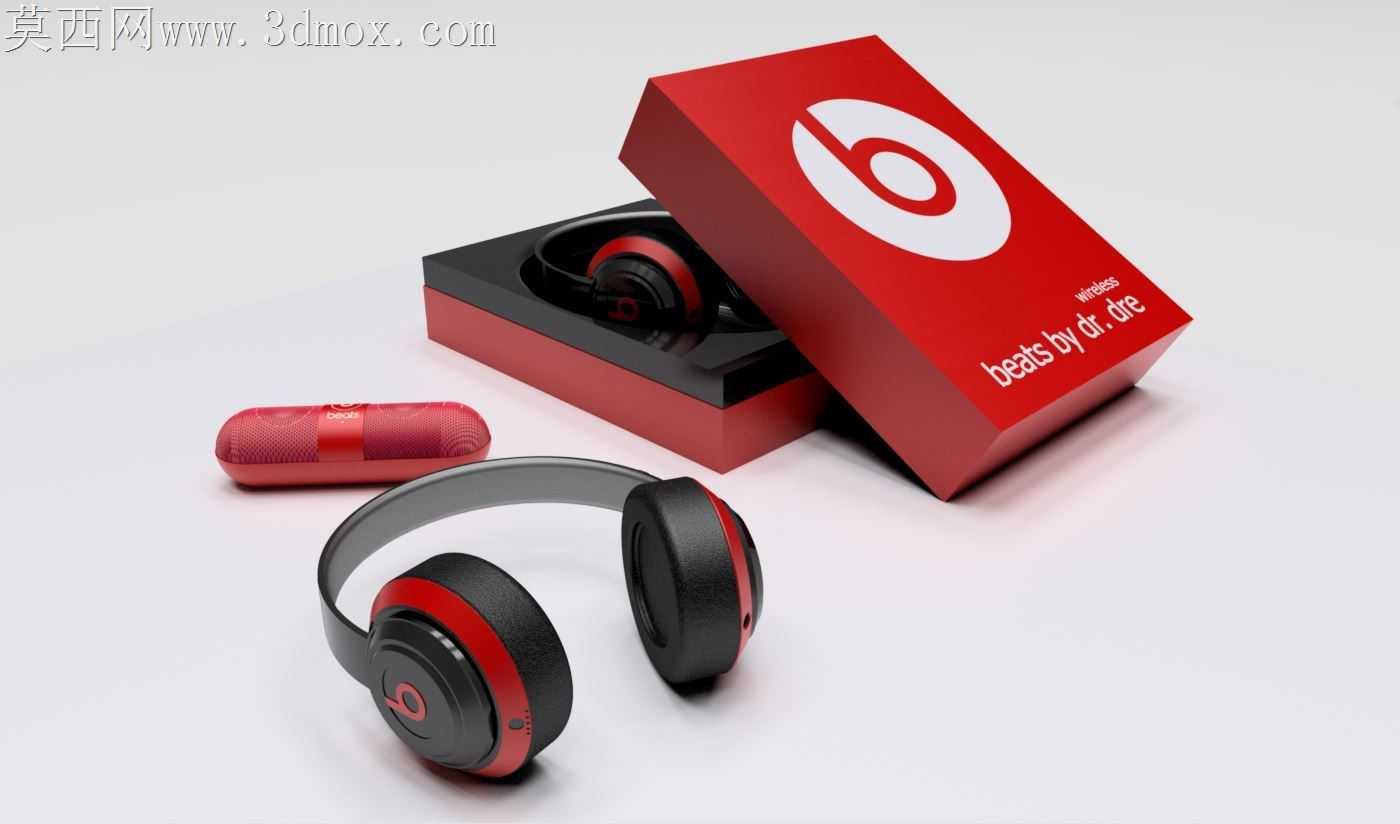

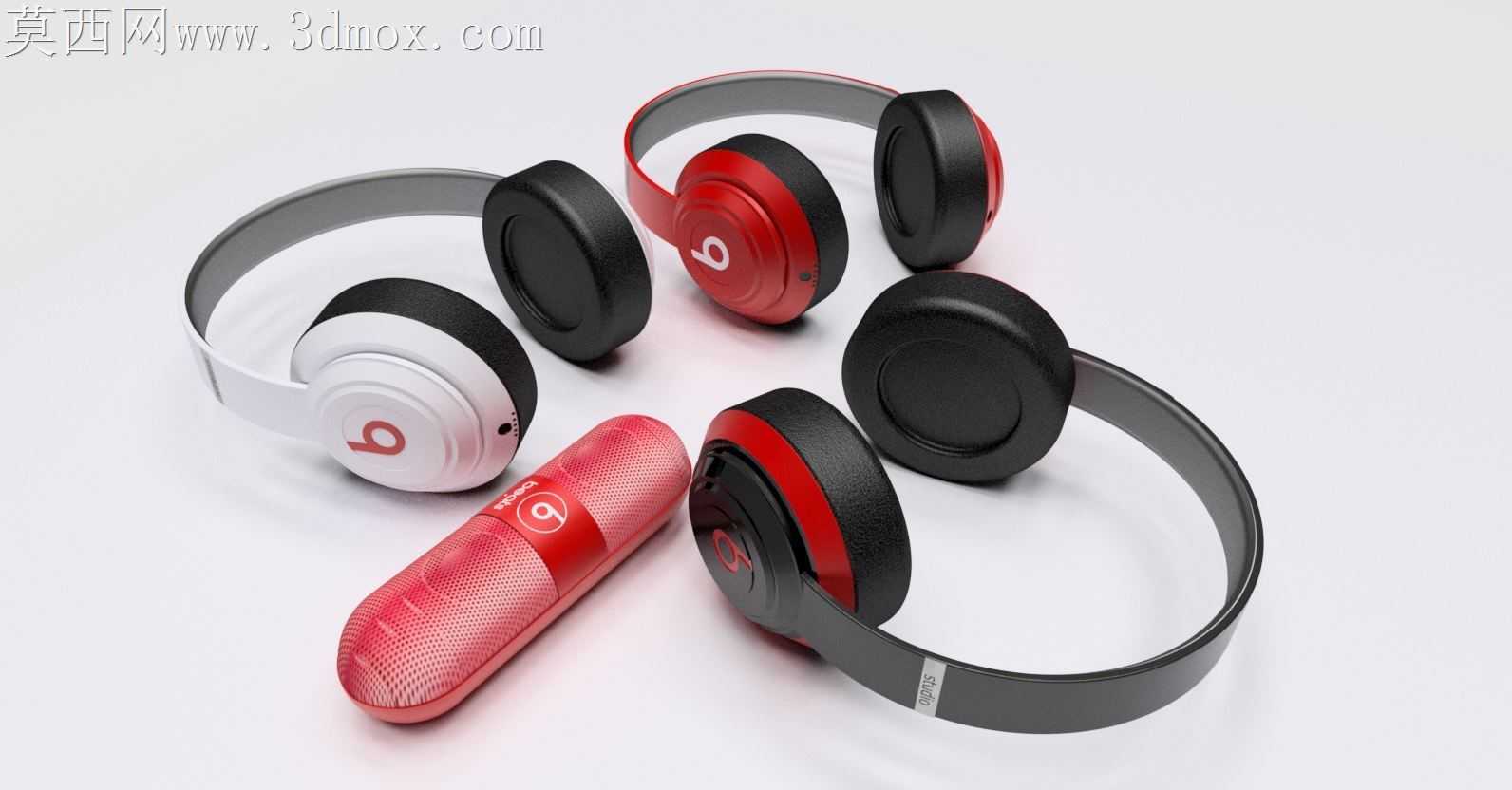

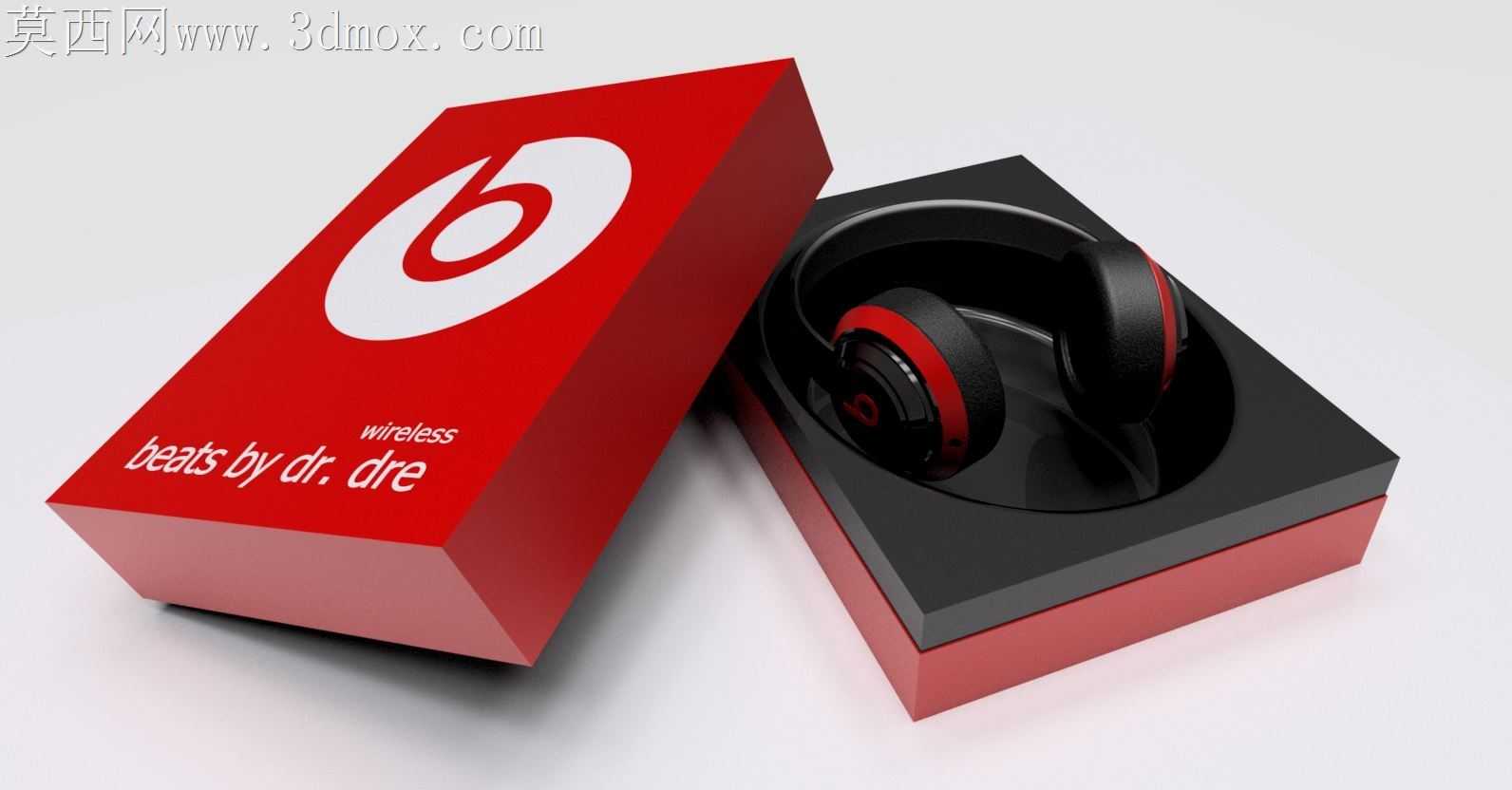

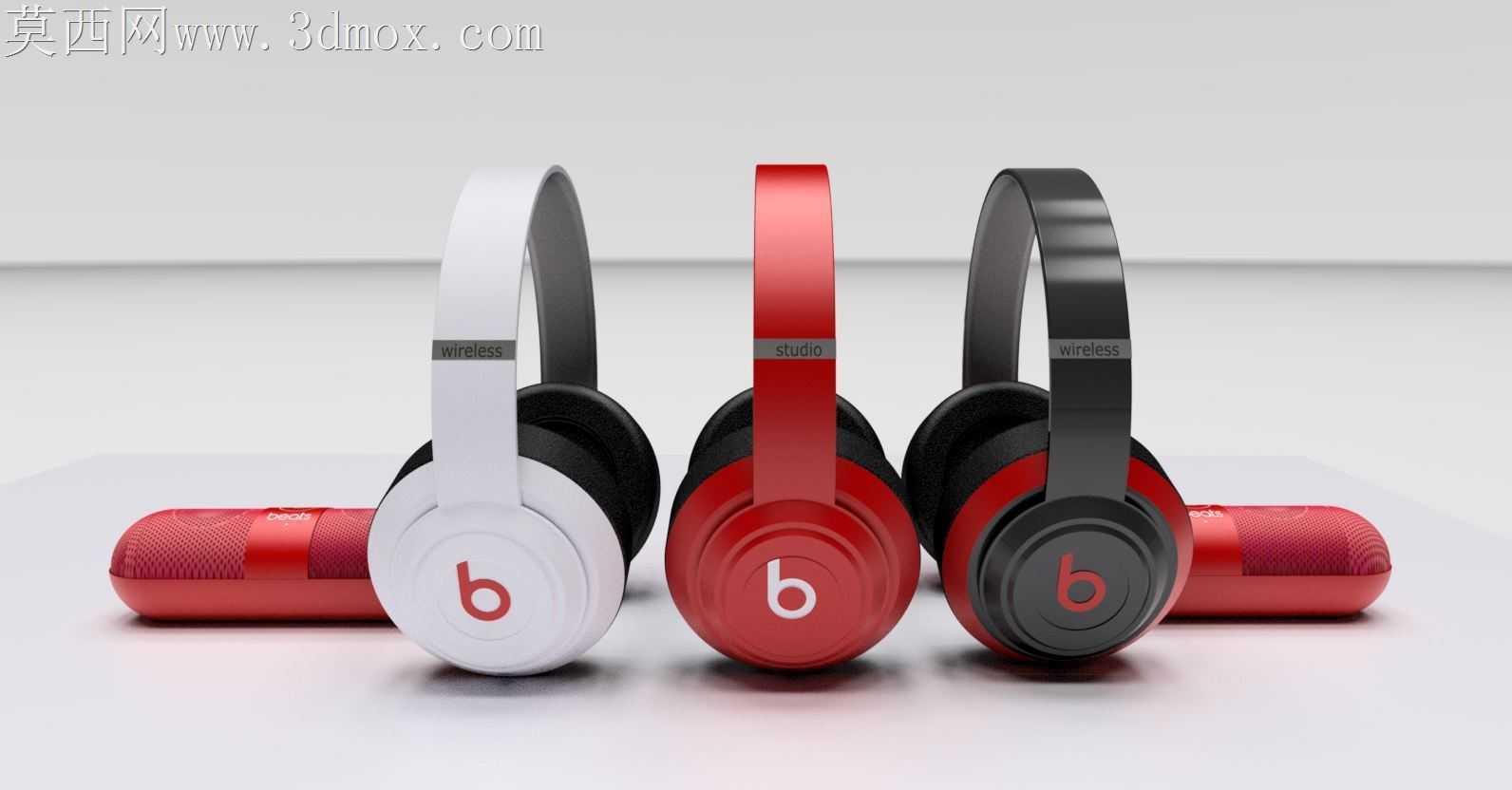

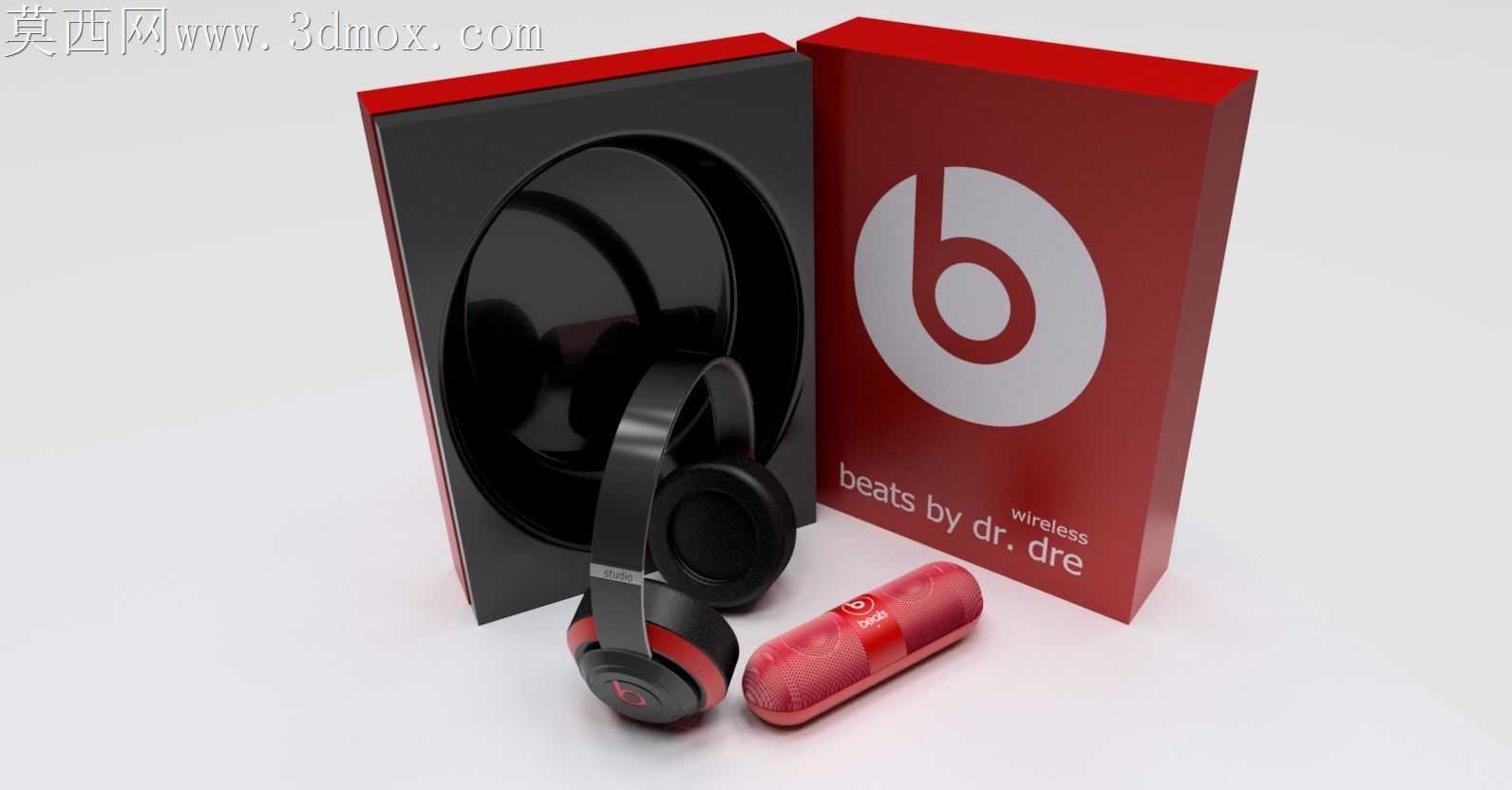

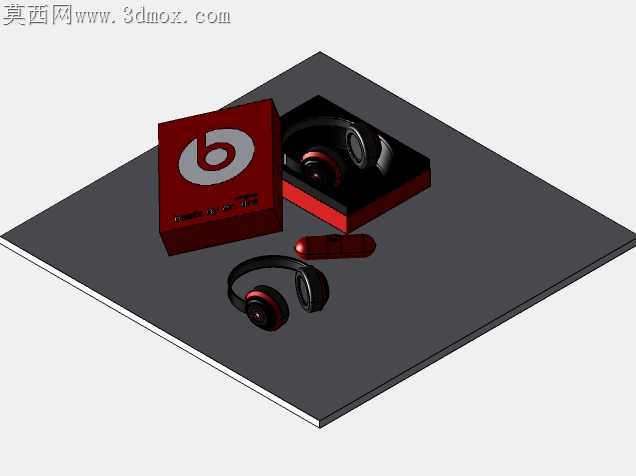

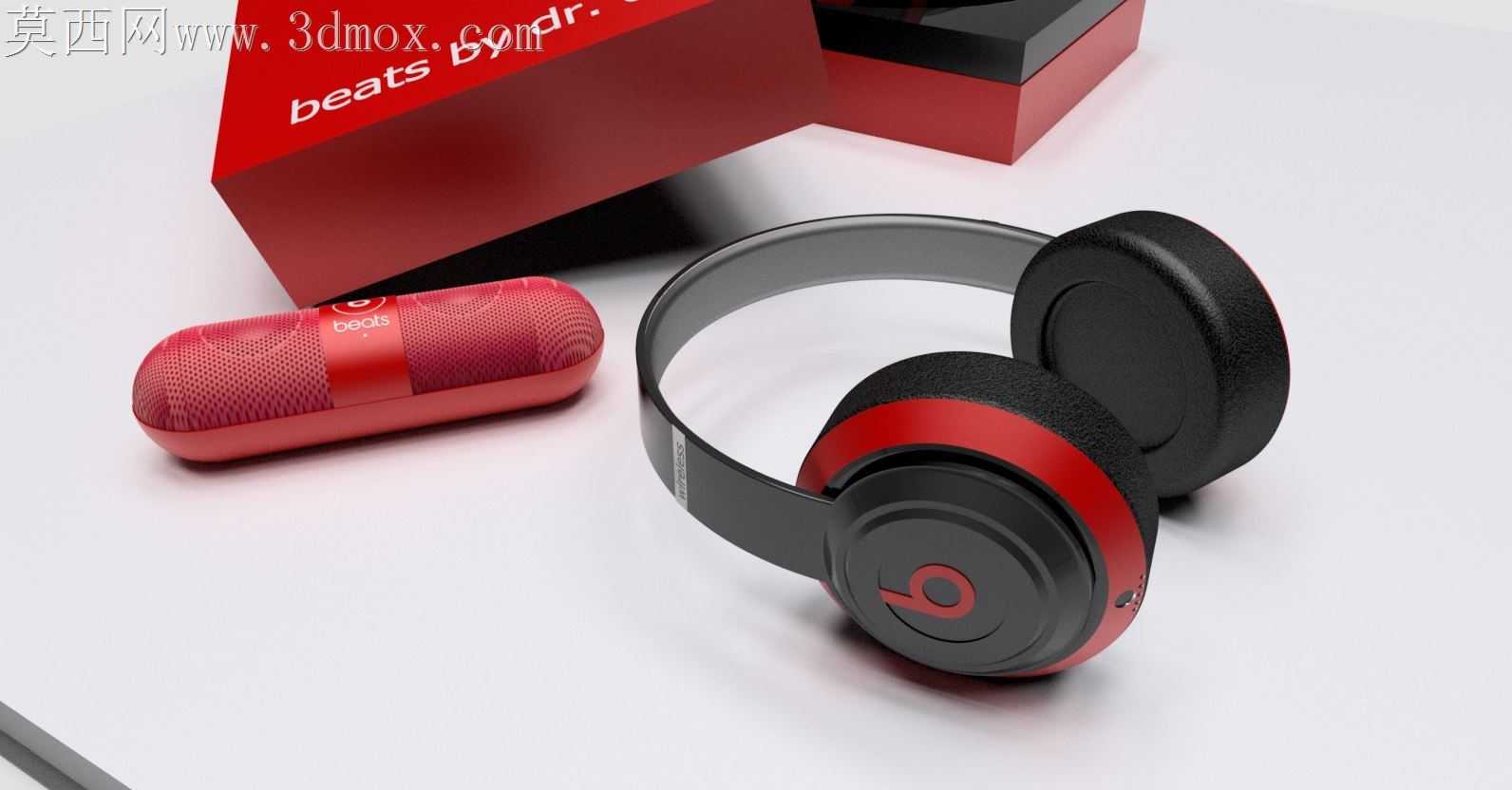

消费类音频数码产品的外观曲面建模，最容易踩的坑是只追求视觉顺滑，忽略后期注塑脱模的拔模角度预留，还有软胶包边与硬胶壳体的装配间隙控制。这套耳机与蓝牙扬声器的曲面处理，把耳罩外侧的环形装饰面做了0.8度的微拔模斜度，肉眼几乎察觉不到曲面的倾斜变化，却能让后续注塑生产时壳体顺利脱模，不会出现侧壁拉毛的瑕疵。头梁与耳罩衔接的转轴位置，没有做完全齐平的曲面拼接，特意留了0.15mm的装配沉台，软质硅胶头梁垫压合之后，刚好能遮盖硬胶壳体的合模线，不会出现使用一段时间后软胶移位露出缝隙的问题。配套的圆柱形蓝牙扬声器，端面的圆弧过渡没有用常规的等半径倒圆角，而是做了变曲率G2连续曲面，靠近端面LOGO区域的曲率半径收窄到2mm，往机身中部逐渐过渡到5mm，既保证手持握持时的贴合触感，又能让外壳做哑光喷涂的时候，漆层在曲面转折处不会因为曲率突变出现积漆流挂。耳机包装盒的翻盖结构，在模型里预留了1mm的磁吸件安装槽位，槽位边缘做了0.2mm的倒角，避免装配磁铁时硬胶边缘刮伤磁铁表面的镀层，盒体与内托的配合间隙留了0.3mm，刚好能容纳绒布内衬的厚度，不会出现盒盖扣合后翘起松动的情况。耳罩的软垫部分，曲面做了微向内收的弧度，贴合人耳轮廓的位置没有做生硬的棱角，模型里把软垫与硬胶耳壳的卡合结构做了隐藏式设计，外部看不到任何卡扣接缝，保证外观的整体性。渲染时的材质调试，耳机头梁的金属装饰片用了细微的拉丝纹理，粗糙度控制在0.15，反射强度调到0.7，既体现金属质感又不会出现过度反光的廉价感，红色外壳的漆面做了两层材质叠加，底层是高饱和度的正红，表层加了0.05厚度的清漆层，还原亮面烤漆的通透质感，扬声器表面的织物网罩，用了程序化的编织纹理贴图，凹凸强度调到0.2，模拟真实网布的细微触感，不会显得过于光滑失真。
