卧式大容量储水罐体结构设计方案

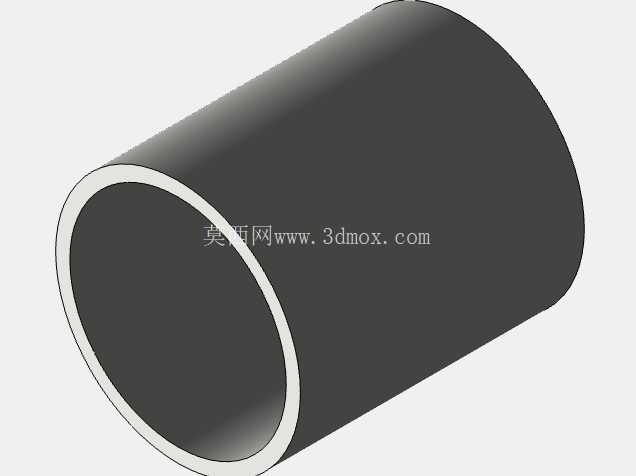

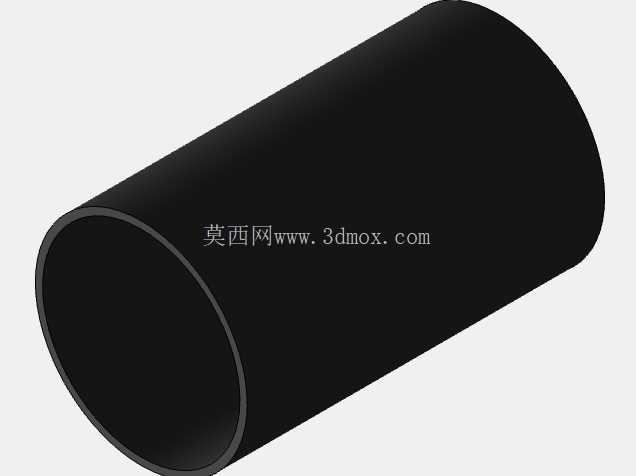

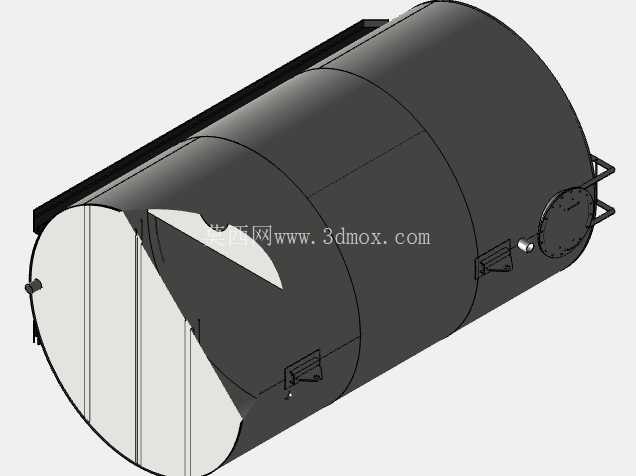

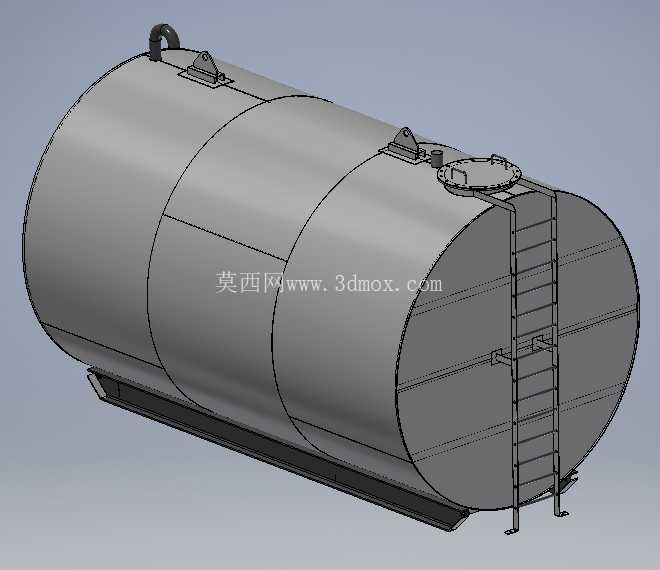

　　在工业生产配套、厂区供水保障、临时作业点储水、消防应急储水等场景中，大容量卧式储水罐体是应用频次极高的储液承载设备，这类设备的结构设计合理性直接决定长期使用的可靠性与现场安装适配性。本次呈现的18000L规格卧式储水罐体，在结构布局上充分考虑了现场落地安装、日常运维、介质存取的全流程使用需求，没有冗余的装饰性结构，所有外露部件均服务于实际功能。从整体外形来看，罐体采用三段式筒身拼接的卧式圆柱结构，两端采用标准椭圆封头做密封处理，这种结构形式相比方形储舱，能在同等壁厚条件下承受更高的液体静压力，减少筒身长期承压带来的形变风险，同时圆柱曲面的自排水特性也能避免罐体顶部积灰、积液造成的外壁腐蚀。

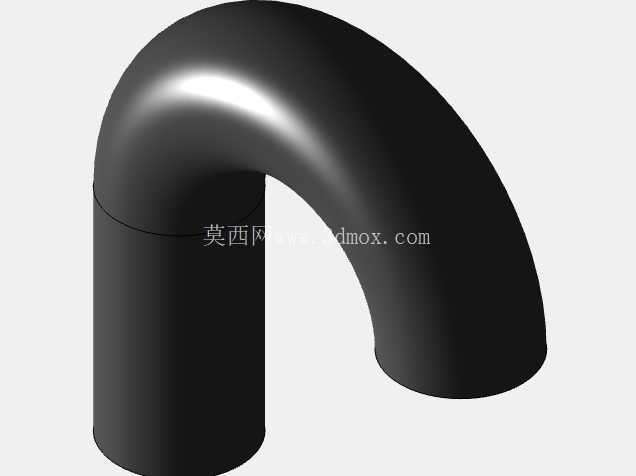

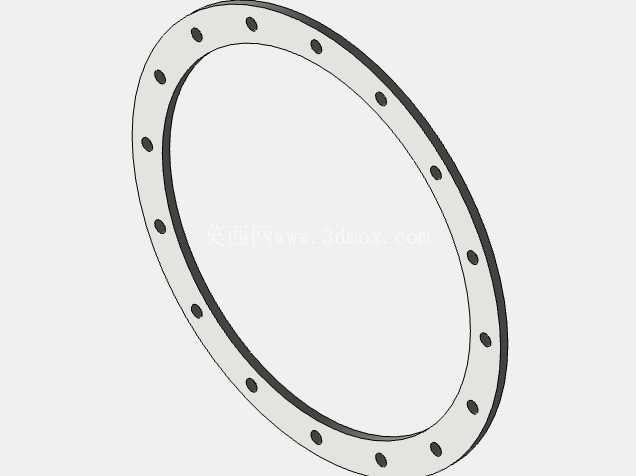

　　罐体底部设置通长的鞍式支撑底座，底座与筒身接触位置做了贴合弧面的焊接过渡，支撑腿沿罐体轴向均匀分布，将整罐满载时的重量均匀分散到安装基础上，避免局部应力集中造成的基础沉降或者罐体焊缝开裂，安装时只需要在对应支撑位置做预埋钢板或者混凝土找平，即可完成设备就位，不需要额外搭建复杂的支撑框架。罐体顶部的部件布局完全围绕日常操作需求设置：靠近封头位置设置了带密封压盖的人孔，人孔采用快开式螺栓压紧结构，运维人员可以通过人孔进入罐体内部完成清洁、焊缝检查、防腐层修补等作业；人孔旁设置了通气管与介质注入口，注入口带法兰连接端面，可以直接对接厂区供水管道或者输水软管，通气管则平衡罐体内外气压，避免注水时罐内憋压、放水时罐内形成负压造成罐体吸瘪。沿罐体封头外侧设置了通高的直爬梯，爬梯踏步采用防滑花纹钢板弯折成型，爬梯与罐体之间通过焊接支架做刚性连接，上下端分别延伸至人孔操作平台与罐体底部基础位置，操作人员可以通过爬梯直达顶部操作位，不需要额外搭设登高梯具，爬梯中部还设置了两处休息平台对应的扶手点位，方便长时间作业时扶持借力。筒身顶部还设置了两处吊耳结构，吊耳采用厚钢板折弯焊接成型，位置对应整罐的重心分布点，设备转运、吊装就位时可以直接将吊具挂接在吊耳上，不需要额外捆绑罐体，避免吊装过程中钢丝绳刮擦外壁防腐层，也能防止吊装时罐体倾斜滑脱。

　　在设计思路上，这款罐体没有追求复杂的附加功能，所有结构参数都围绕18立方的储水容量做匹配：筒身内径、直段长度经过精确计算，在保证总容积符合要求的前提下，控制整体外径与总长度在常规道路运输的尺寸边界内，不需要做超限运输审批就能完成厂际转运；罐体壁厚的选取结合了储水介质的静压力、安装地的风载、雪载参数做校核，在保证结构强度冗余的前提下控制整体自重，降低安装基础的承重要求。从安装边界来看，罐体就位后需要在爬梯侧预留不小于1米的操作空间，方便人员上下爬梯与开关人孔，顶部需要预留不小于0.8米的净空，满足顶部操作与管道连接的作业需求，鞍座底部的安装孔位可以根据现场基础的预埋螺栓位置做微调，适配不同施工现场的基础施工误差。

　　这类卧式储水罐体除了存储生产用水之外，也可以根据防腐层的调整适配中性工业废液存储、消防备用水存储、工地临时生活用水存储等场景，结构上的标准化设计也方便后续根据需求加装液位计、溢流管、排污口等附加部件，不需要对主体结构做大规模改动。筒身的环向焊缝与纵向焊缝均采用连续满焊工艺，焊接完成后会做整体水压试验验证密封性能，杜绝长期使用过程中的渗漏风险，封头与筒身的连接位置做了圆弧过渡，减少应力集中点的同时，也避免罐体内部清洗时出现清洁死角。顶部的人孔密封垫采用耐水橡胶材质，压紧螺栓均匀分布在人孔法兰周边，关闭时按对角顺序拧紧螺栓即可保证密封效果，日常开启时只需要松开螺栓就能掀开人孔盖，操作便捷。爬梯与罐体连接的支架位置都做了加强筋焊接，避免人员攀爬时支架受力变形，爬梯下端与基础之间预留了微小的伸缩间隙，抵消罐体满载时的微小形变位移，避免爬梯受挤压变形。鞍式支撑底座的下端面做了平整处理，与基础接触时可以通过垫铁调整水平度，保证罐体安装后处于水平状态，避免长期倾斜造成一侧筒壁长期受额外应力，也能保证罐内液体可以完全通过底部排污口排空，不存在积液残留的死角。
