冶金工况用围裙进料滴溜导料槽结构

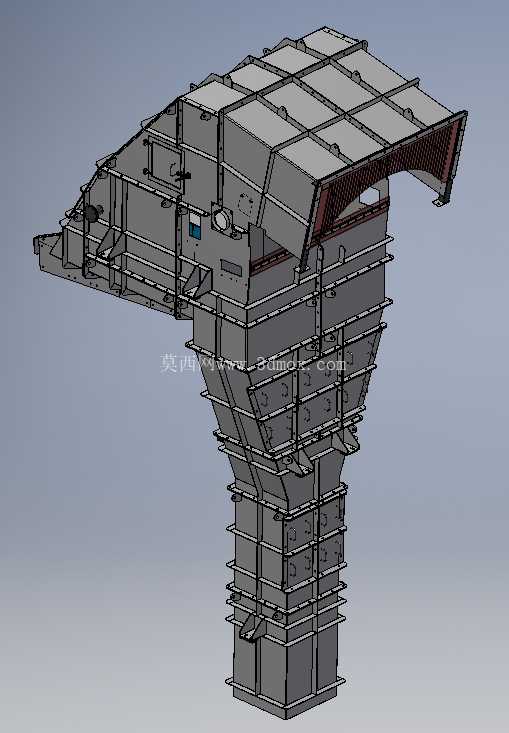

　　在散状物料输送的冶金、矿山选矿生产环节，进料段的料流导向设备直接决定整条输送线的运行稳定性，围裙进料滴溜槽正是衔接上游落料点与下游受料设备的核心导流构件，这类结构常布置在筛分、破碎工序的转料点位，承担着约束料流轨迹、降低物料飞溅、减少落料冲击的核心作用。不同于普通直段溜槽，该结构采用上宽下窄的渐缩式腔体设计，上部扩展段完全覆盖上游落料的散落范围，围裙式侧围向外延伸出挡边结构，可将下落过程中向外侧飞溅的颗粒完全约束在槽体内部，避免现场撒料带来的人工清理负担，同时减少物料散落对周边传动部件的磨损。

　　从结构设计逻辑来看，整个溜槽采用分段式钣金拼接结构，沿料流下落方向设置多道横向加强筋，每段槽体之间通过法兰边配螺栓连接，既方便生产车间的分块加工，也便于后期现场安装时根据实际落料高差调整拼接段数，适配不同的安装空间边界。槽体上部的进料端设置了倾斜导料板，可将垂直下落的料流逐步导向槽体中心，避免物料直接冲刷槽壁单侧造成局部过度磨损，导料板背面预留了耐磨衬板的安装位，可根据输送物料的磨琢性选择高锰钢、陶瓷或者聚氨酯材质的衬板，通过沉头螺栓固定，后期磨损后可快速更换，无需整体更换槽体。

　　槽体中部的收缩段采用多阶折线过渡，而非直角突变结构，这种设计可以让料流在下落过程中逐步收拢，避免截面突变造成的料流堵塞，尤其是输送含水率较高的粉矿物料时，折线型内壁可以减少物料挂壁的概率，保证料流通行顺畅。侧围的围裙结构采用向外倾斜的折边设计，折边与槽体主壁之间设置了三角加强肋，可承受大粒径物料下落时的侧向冲击，避免长期受冲击出现侧围变形开裂的问题。在安装边界上，槽体顶部设置了带螺栓孔的连接法兰，可直接与上游落料斗的出口法兰对接，法兰面预留了密封胶条的安装槽，安装时填充密封胶条可减少落料过程中的粉尘外溢，适配现场的环保除尘要求；槽体下部的出料口为矩形截面，尺寸与下游皮带输送机的导料槽入口完全匹配，出料口边缘设置了向下的折边，可避免料流下落时直接冲刷皮带边缘，降低皮带的跑偏概率。

　　从实际工况适配性来看，该结构的外形尺寸可根据现场输送量调整，上部进料段的宽度覆盖范围可适配1.2米到2米宽度的皮带落料点，整体高度可通过增减中间段的数量在2米到4米区间调整，安装时仅需在上部平台设置四个支撑吊点即可完成固定，无需额外搭建复杂的支撑框架。槽体侧壁预留了观察口的安装位，日常巡检时可打开观察口查看内部料流状态以及衬板磨损情况，无需进入槽体内部即可完成常规检查。在料流缓冲设计上，槽体内壁的折线结构可让部分细颗粒物料在折角处堆积形成料磨料层，减少物料直接对金属壁面的冲刷，大幅延长槽体的整体使用寿命，这种设计在输送铁矿石、铜矿石等高磨琢性物料时，相比普通光滑壁溜槽使用寿命可提升两倍以上。整个结构的所有拼接焊缝均采用连续焊，避免焊缝间隙出现漏料问题，外部加强筋采用间断焊固定，减少焊接变形对槽体整体平整度的影响，安装时可通过调整上部法兰的连接垫片厚度，微调出料口的朝向，保证料流准确落在下游受料设备的中心位置，避免偏载造成的设备磨损。
