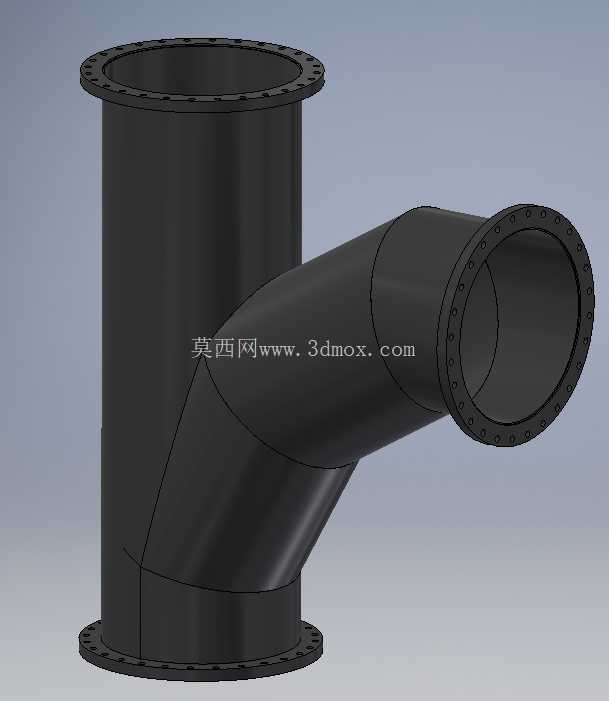

Y型带法兰三通管道连接结构

　　在市政给排水、工矿企业流体输送、暖通循环系统的管路布设场景中，这类Y型三通法兰管件是实现管路分流、合流的核心连接部件，区别于常规直角三通，Y型结构的流道过渡更平缓，能大幅降低流体在转向分流过程中的局部阻力损失，减少介质对管壁的冲刷磨损，尤其适配含固体颗粒的浆体输送、大流量气体输送等对管路压损敏感的工况。从结构设计来看，该组件三个连接端均采用带螺栓孔的法兰盘结构，法兰端面的密封面做了平整加工处理，安装时配合密封垫片即可实现可靠的静密封，避免管路运行过程中出现介质渗漏问题；三个法兰端的螺栓孔采用圆周等距排布，适配对应公称通径的标准法兰安装尺寸，现场安装时无需额外加工适配件，可直接与同规格的管道、阀门、泵体出口进行对接，大幅缩短现场施工的装配周期。

　　流道设计上，斜向支管与竖直主管的衔接处做了大圆弧过渡处理，没有突兀的直角折角，一方面能避免介质在转角处形成涡流区，减少流道内的压力波动，降低管路运行时的振动与噪音，另一方面也能减少介质中杂质在转角位置的淤积，降低管路堵塞的风险，适合输送污水、矿浆、化工流体等易沉积结垢的介质。从安装边界来看，竖直方向的主管上下两端法兰保持同轴，可直接串接在竖直布设的主管道上，斜向支管的轴线与主管轴线呈固定夹角，布设支管时可根据该角度提前规划管路走向，预留足够的安装操作空间，法兰盘的外径、螺栓孔中心距、密封面宽度均匹配对应压力等级的管路标准，选型时只需核对管路公称通径、工作压力与介质属性，即可直接替换同规格的现有三通管件，无需调整周边管路的布设位置。

　　建模过程中，对法兰盘的螺栓孔做了阵列特征处理，保证每个孔的位置度符合安装要求，管壁厚度根据常规管路压力等级做了等厚设计，过渡段的曲面做了曲率连续处理，既保证流道顺滑，也避免应力集中导致的结构强度不足问题，整体结构没有多余的冗余设计，所有特征均服务于管路连接与流体输送的核心功能，可直接用于管路系统的装配干涉检查、流体仿真分析前置建模，也可作为管件生产加工的结构参考。

　　在实际工程应用中，这类管件常安装在管路需要分流引出支路的节点位置，比如市政供水的支管引出节点、工厂循环水系统的支路分配段、通风除尘系统的风管分流处，法兰连接的形式也方便后期管路维护时的拆卸更换，无需整体切割管路，只需松开法兰螺栓即可拆下管件进行检修或替换，大幅降低后期运维的工作量。
