遥控模型车用内转子无刷动力电机结构

这款内转子无刷电机的建模工作，最初是基于实际量产RC动力电机的实物测绘完成的，测绘过程中没有依托原厂图纸，所有尺寸都是通过游标卡尺、千分尺对拆解后的电机各部件逐一测量后拟合得到，误差控制在0.05mm以内，能够满足结构复刻、改装适配的设计参考需求。从应用场景来看，这类电机主要面向1/10及1/8比例的遥控模型车使用，涵盖平跑车、越野车、短卡车等多个RC车型类别，也可根据KV值适配部分小型无人机、船模的动力需求，核心作用是为模型提供高功率密度的动力输出，相比同尺寸有刷电机，其运转效率更高、维护周期更长，能够支持大电流放电下的持续高转速输出。

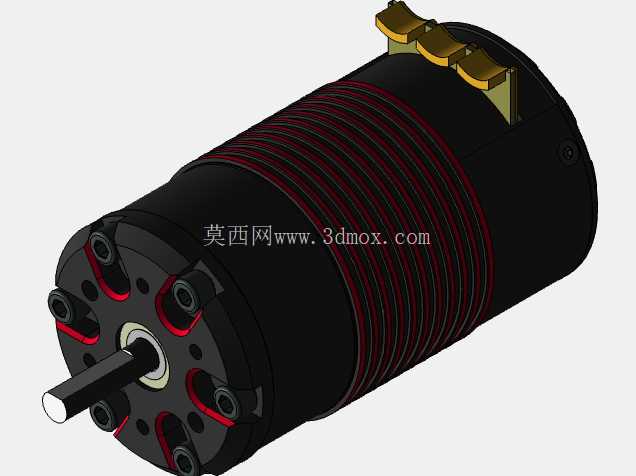

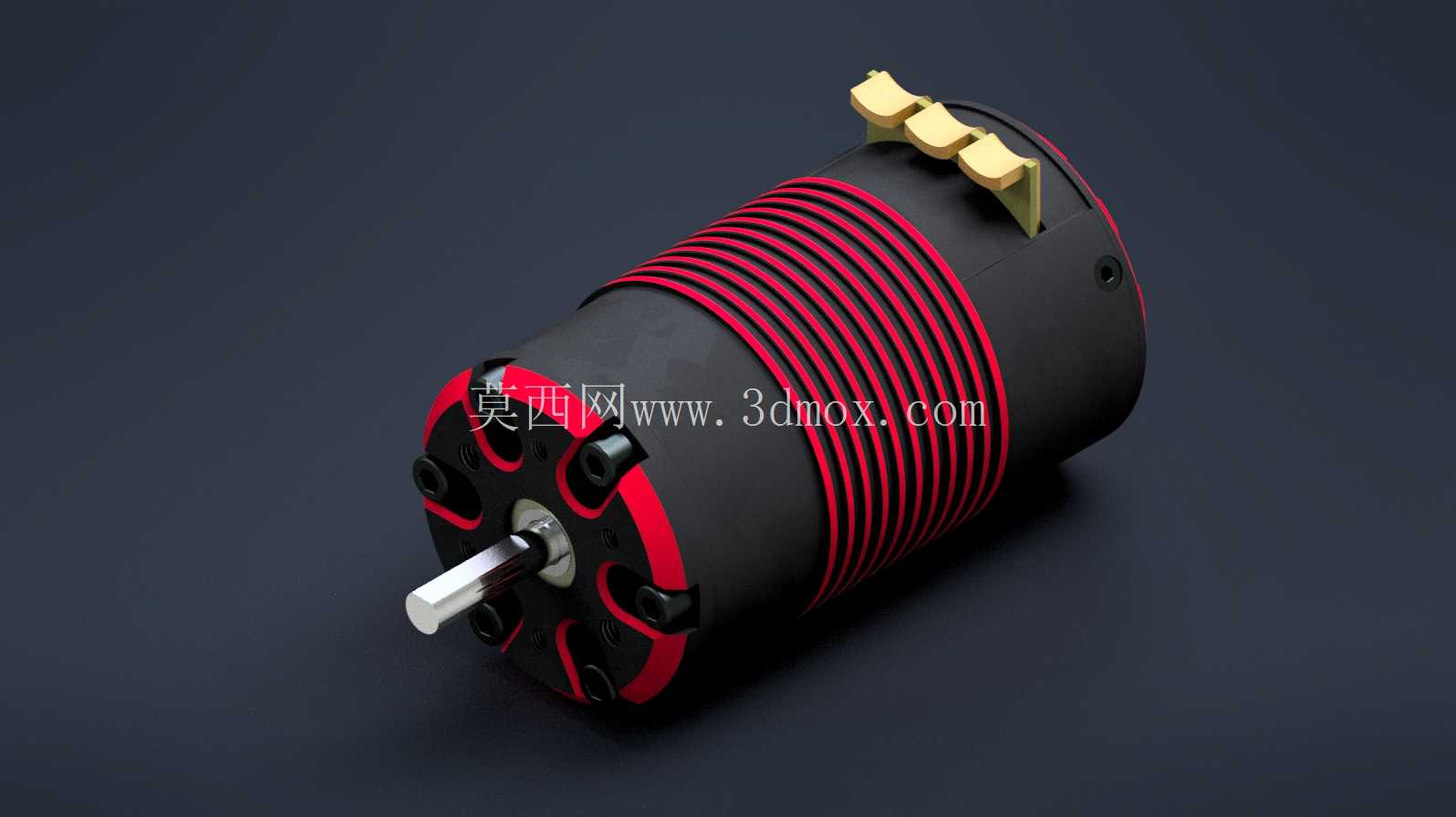

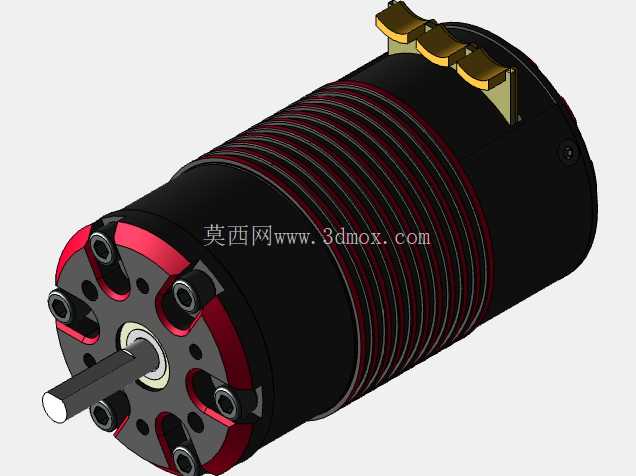

从功能特性上看，该电机采用内转子结构设计，转子位于定子内部，转动惯量更小，油门响应速度更快，配合多槽极的定子绕组设计，能够在低转速区间输出足够扭矩，同时高转速区间的运转平顺性更优，避免了外转子电机在高转速下动平衡调校难度大的问题。电机外壳采用多道环形散热筋结构，也就是外观上的红色环装凸起部分，这些散热筋并非装饰结构，而是直接与定子铁芯过盈配合，能够将绕组工作产生的热量快速传导到外壳表面，配合模型车行驶时的迎面气流实现被动散热，在持续满油门工况下，外壳温度相比光滑外壳设计可降低8-12℃，有效避免绕组因高温退磁。输出轴采用标准直径的硬化钢材质，轴端加工有D型切面，能够与模型车的减速齿轮、电机齿实现无间隙配合，避免大扭矩输出时出现打滑问题；轴伸端的端盖采用多孔镂空设计，既可以降低端盖重量，也能引导部分气流进入电机内部，带走转子与轴承运转产生的热量，端盖与外壳之间通过定位止口配合，装配同轴度误差控制在0.02mm以内，减少高速运转时的径向跳动。电机尾部的三个接线柱采用镀金处理，降低接触电阻，能够支持最大120A的持续电流通过，接线柱的安装位置做了凸起限位，避免焊接电源线时焊锡流到端盖内部造成短路。

在设计思路上，建模时优先保证了安装尺寸的准确性：电机的主体外径、安装孔位间距、输出轴长度与直径、接线柱高度都严格匹配市售同规格电机的通用安装标准，能够直接替换同尺寸的其他型号无刷电机，不需要对模型车的电机座进行二次改装。定子部分的绕组槽型、磁钢的排布方式都按照实物的12槽4极结构进行还原，磁钢采用表贴式固定在转子铁芯表面，磁钢表面做了碳纤维包裹层的结构还原，能够模拟高转速下磁钢的防甩脱结构。轴承位的尺寸按照标准微型深沟球轴承的尺寸设计，前后端盖的轴承室同轴度在建模时做了装配约束，确保虚拟装配时轴承不会出现偏载问题。外壳的散热筋深度、宽度都按照实物比例还原，没有做夸张的造型修改，确保结构仿真度的同时，也能为后续做散热仿真分析提供准确的模型基础。

从安装边界来看，这款电机的主体圆柱外径为36mm，不含输出轴的主体长度为52mm，输出轴轴伸长度为12mm，直径为3.17mm，也就是RC领域常用的1/8英寸标准轴径；前端盖的两个安装孔中心距为25mm，适配市面上绝大多数36系列无刷电机的安装座，尾部接线柱的最大突出高度为8mm，安装时需要预留至少10mm的接线空间，避免电源线弯折后与车架其他部件干涉。转子的动平衡结构在建模时也做了还原，转子铁芯两端的平衡槽位置与实物一致，能够直观展示这类高转速电机的动平衡调校结构。端盖上的固定螺丝采用内六角沉头设计，螺丝孔深度刚好容纳标准M3沉头螺丝，不会出现螺丝顶到定子绕组的问题。整个模型的所有部件都做了可拆分的装配结构，能够单独拆解出转子、定子、端盖、轴承、接线柱、散热外壳等独立零件，方便结构设计人员参考内部结构做改装设计，比如调整绕组参数、改装水冷散热结构、更换不同长度的输出轴等，都可以在这个模型基础上直接修改，不需要重新从零开始建模。
