航模用外转子无刷动力电机三维结构

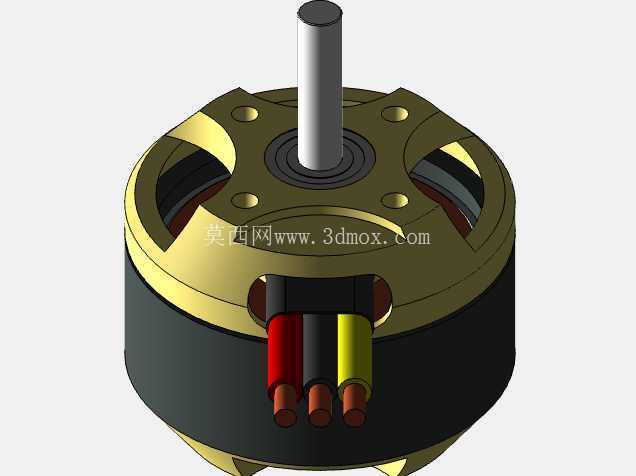

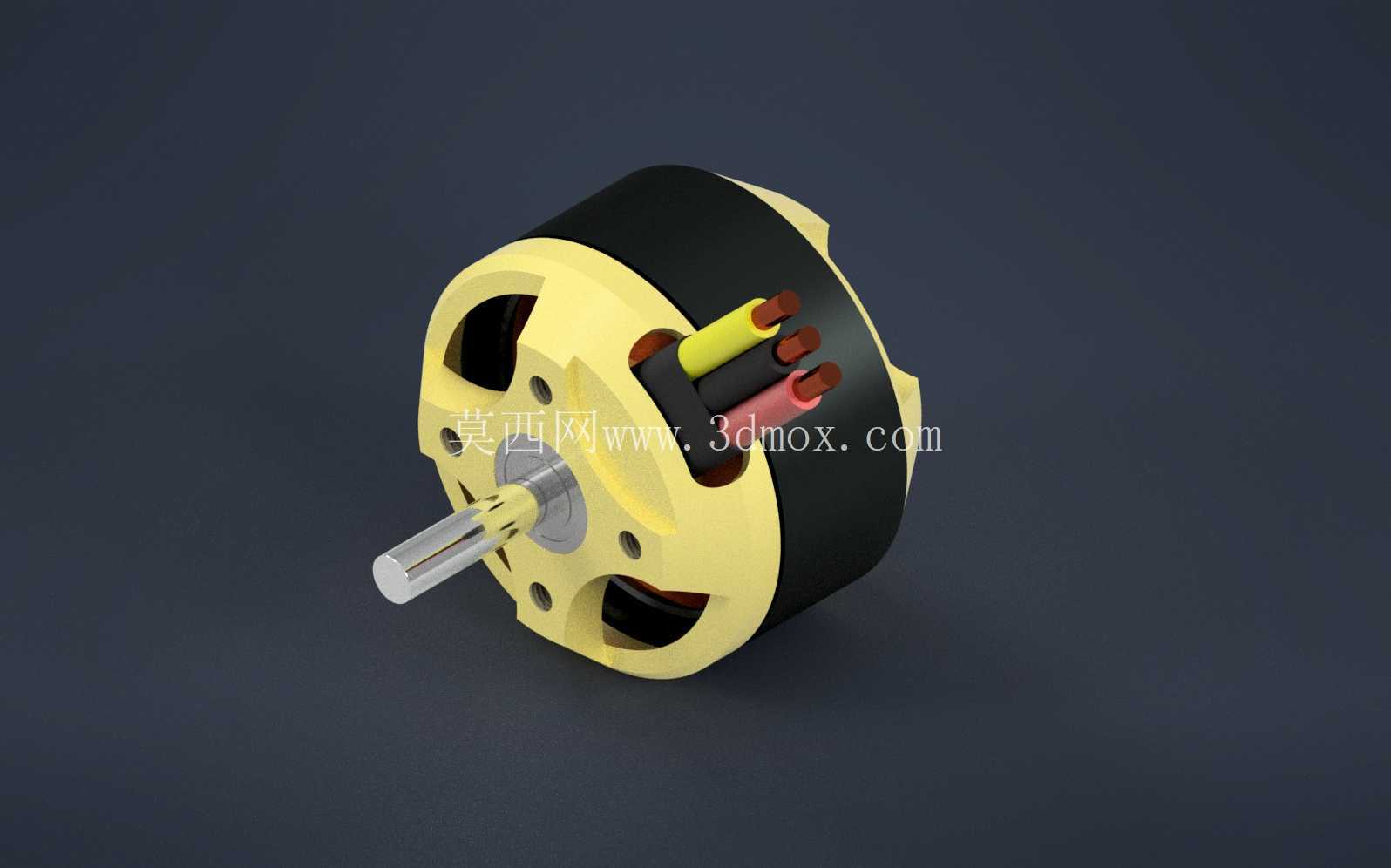

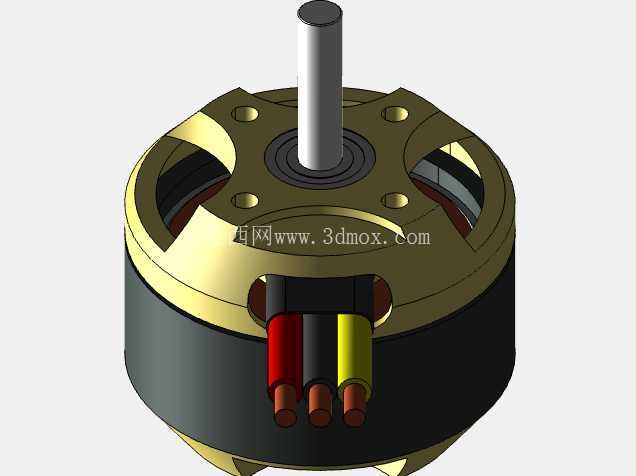

这款外转子无刷电机的三维建模完全基于实物环圈测量完成，所有结构尺寸均贴合实际量产零件的装配公差要求，可直接用于航模动力系统的装配干涉校验、动力匹配仿真以及配套安装座的结构设计工作。从实际应用场景来看，这类外转子无刷电机主要服务于固定翼航模、小型多旋翼飞行器的动力输出环节，相比同规格内转子无刷电机，外转子结构的转动惯量更大，扭矩输出特性更适配大直径螺旋桨的直接驱动需求，省去了减速齿轮组的传动损耗与结构重量，非常适合对动力系统自重敏感的航空模型类产品。

从功能特性上看，该电机采用12N14P的槽极配比，KV值为1250，适配2-3S锂聚合物电池供电，在搭配10-12英寸螺旋桨时可输出充足的静拉力，满足1.2-1.8kg级固定翼航模的动力需求。出线端采用三相硅胶线直接引出的结构，线芯端部做了镀锡处理，可直接匹配常见的30-40A无刷电调，无需额外转接。输出轴为标准直径的硬化钢轴，轴端做了平面铣削处理，配合桨夹的顶丝可实现螺旋桨的周向固定，避免大扭矩输出下出现桨叶打滑的问题。

建模过程中优先还原了产品的安装边界尺寸：电机定子基座的安装孔位采用均布设计，孔距、孔径完全匹配市面上常见的航模电机安装座规格，基座端面的定位凸台尺寸也做了精准还原，设计人员在做整机装配时可直接调用该模型完成安装位的匹配，无需反复核对实物尺寸。外转子壳体采用镂空减重设计，建模时完整还原了壳体上的通风镂空结构，这些镂空结构一方面可以降低转子自重，另一方面在电机高速旋转时可形成主动气流，带走定子绕组工作产生的热量，避免长时间大油门工况下出现绕组过热退磁的问题。

结构设计上，定子铁芯与绕组的排布完全贴合实物的绕线方式，轴承位的尺寸公差按照实际电机的P级精度配合做了还原，转子磁钢的排布采用表贴式结构，磁钢与转子壳体之间的粘接定位槽也在模型中做了体现，方便做电磁仿真的人员直接提取磁钢排布参数。端盖与转子壳体的配合采用止口定位结构，保证转子旋转时的同轴度，降低高速运转下的振动值。从建模细节来看，所有的倒角、退刀槽、安装沉孔都没有做简化处理，即便是出线口的护线结构、轴用卡簧的安装槽位都按照实物尺寸做了还原，既可以用于整机的外观渲染，也可以用于结构受力分析、装配工艺模拟等专业场景。

在做配套结构设计时，设计人员可以直接提取该模型的外轮廓尺寸，预留足够的桨叶安全间隙，同时根据安装孔位的位置设计电机座的加强筋结构，避免飞行过程中电机座出现共振。模型的分层结构清晰，定子、转子、输出轴、轴承、卡簧等零件均为独立可编辑的实体，方便设计人员根据自身需求做结构修改，比如调整轴长适配不同的桨夹、修改安装孔位适配非标准的电机座等。这类基于实物逆向测量完成的电机模型，相比参数化生成的通用模型，在装配匹配度上有明显优势，不会出现实际安装时孔位不对、干涉碰壳的问题，能够大幅缩短航模整机设计阶段的尺寸校验周期，也可作为无刷电机结构教学的直观演示模型，帮助初学者理解外转子无刷电机的内部构造与装配逻辑。
