12磅格斗机器人专用9比1曲棍球迷你减速箱

　　这款减速传动单元的核心应用场景聚焦于中小量级竞技格斗机器人的行走驱动系统，尤其是适配12磅重量级别的曲棍球对抗类格斗机器人，这类赛事场景对驱动单元的抗冲击性、扭矩输出密度、安装紧凑度有着远高于常规民用传动件的要求，常规小型减速箱往往在对抗碰撞中出现齿面崩裂、输出轴变形、壳体开裂的问题，这款结构正是针对这类极端工况做的定向优化。从实际用途来看，它承担着将动力源的高转速低扭矩输出转化为低转速高扭矩动力的作用，直接连接行走轮与驱动电机，为机器人提供足够的抓地牵引力，同时在机器人发生正面碰撞、侧方撞击时，能够通过自身结构的刚性设计吸收部分冲击载荷，避免电机轴直接受径向力损坏。

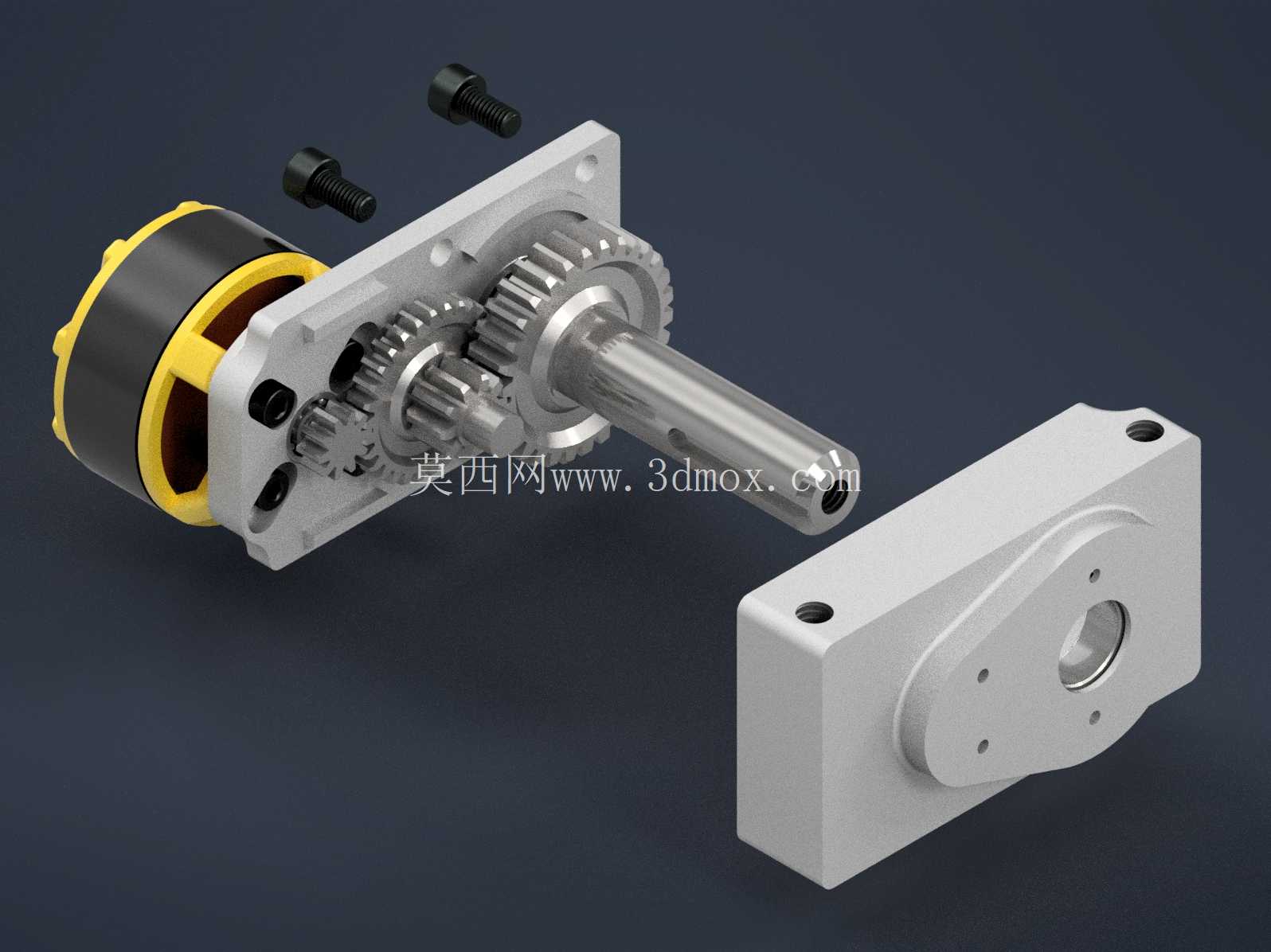

　　在功能特性上，它采用9:1的固定减速比，这个传动比是经过多轮赛事实测选定的，既能够保证12磅级机器人在对抗中拥有足够的起步加速度，在推挤对抗时输出足够的轮上扭矩，又不会因为减速比过大导致行进速度过慢，失去赛场机动优势；输出端采用双侧出轴设计，可直接适配轮径匹配的格斗机器人行走轮，无需额外加装轴转接件，减少传动链上的连接间隙，提升动力传递的响应速度；壳体采用分体式拼接结构，结合面定位精准，既方便内部齿轮组的装配与后期维护更换，又能保证装配后的整体刚性，连接螺栓的排布经过受力优化，在承受径向冲击时不会出现壳体错位的问题。从设计思路层面，整个结构优先考虑的是极端工况下的可靠性，而非轻量化极限，内部齿轮组的模数选择比同功率常规减速箱大一档，齿面做了加宽处理，能够承受瞬时的过载冲击，避免在机器人碰撞卡滞时出现打齿问题；输出轴采用台阶轴设计，轴肩位置直接贴合壳体内部轴承内圈，能够将轮端受到的径向冲击力直接传递到壳体轴承位，不会让齿轮副承受额外的径向载荷，大幅提升齿轮的使用寿命；端盖位置的轴承选用带密封的深沟球轴承，既可以阻挡赛场内的金属碎屑、灰尘进入减速箱内部污染润滑脂，又能承受一定的轴向窜动，适配机器人跳跃、跌落时的轴向冲击。

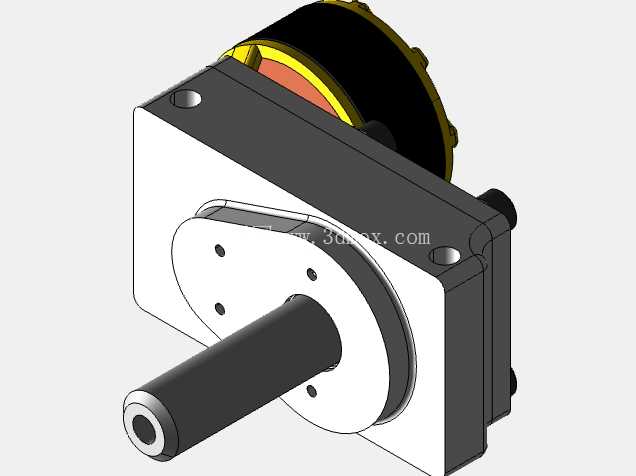

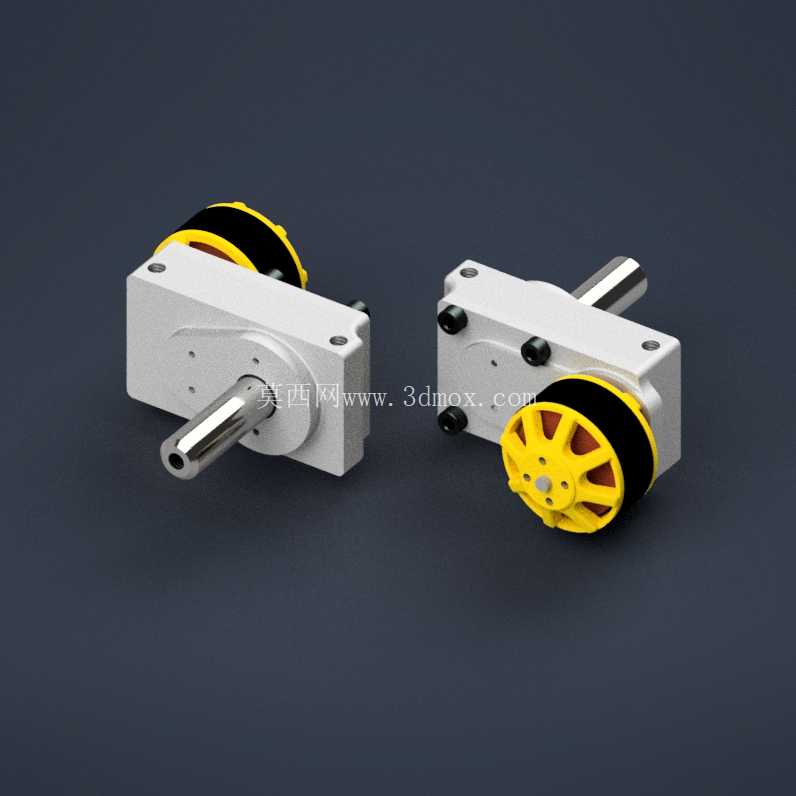

　　关于外形尺寸与安装边界，这款减速箱采用方正的铝合金壳体外形，整体轮廓控制在极小的尺寸范围内，能够适配12磅级格斗机器人紧凑的底盘安装空间，壳体上预留的四个安装孔位采用标准化孔距，可直接兼容市面上主流的小型格斗机器人底盘安装位，不需要额外做安装转接板；输出轴的伸出长度经过精准计算，既能够保证行走轮的安装固定空间，又不会因为轴伸过长导致受力时弯矩过大出现轴变形；电机安装位采用内嵌式设计，驱动电机的输出轴直接插入减速箱输入级，电机端面与减速箱壳体直接贴合定位，保证输入轴与齿轮组的同轴度，减少高速运转时的振动与噪音。

　　在实际装配调试时需要注意，安装轮体时要保证轮体端面与输出轴的垂直度，避免轮体偏摆导致轴承承受额外的周期性载荷；壳体拼接时需要在结合面涂抹少量密封胶，防止润滑脂在高速运转时从结合面渗漏，同时也能提升壳体的整体连接刚性；齿轮组装配时要保证齿侧间隙在合理范围内，间隙过大会导致正反转切换时出现冲击异响，间隙过小则会在运转时出现卡滞、发热严重的问题。这类小型重载减速箱的设计难点在于极小的体积内实现足够的承载能力，需要在结构尺寸、重量、强度三者之间找到最优平衡点，这款结构在设计时通过有限元分析对壳体的受力薄弱点做了加厚处理，对非受力区域做了适度的材料去除，在保证整体刚性的前提下控制了整体重量，不会给机器人带来额外的重量负担，能够让设计者把更多的重量配额分配到武器系统、装甲结构上，提升机器人的整体对抗性能。
