沃尔沃FMX540重卡电源主开关结构

在重型工程运输车辆的电气系统架构里，电源主开关是承担整车电源通断管控的核心安全部件，这款适配沃尔沃FMX540车型的主开关，主要应用在矿山开采、基建工地这类重载作业场景的重型卡车上，这类作业场景下车辆经常面临颠簸、泥水飞溅、大温差的恶劣工况，对开关的结构可靠性、操作便捷性都有极高要求。从实际装车用途来看，该开关直接串联在整车蓄电池与用电负载的主回路上，日常车辆长期停放时，扳动开关手柄即可切断整车总电源，避免静态电流持续消耗蓄电池电量，导致车辆无法启动；同时在车辆进行电气检修、线路改装作业时，断开主开关可以彻底切断高压供电回路，规避检修过程中线路短路、触电的安全风险，部分应急场景下，车辆出现线路冒烟、起火前兆时，快速扳动开关切断总电源也能第一时间切断故障源，降低事故损失。

从功能特性层面看，这款主开关采用扳柄式操作结构，红色的操作手柄辨识度极高，即便在光线昏暗的驾驶室下方、电瓶舱位置，操作人员也能快速识别开关位置，手柄的扳动角度经过人体工程学优化，操作时不需要过大的扳动力度，同时扳动到位后有清晰的档位反馈，避免出现虚接、半接合的状态，防止接触位置因为接触电阻过大出现发热烧蚀的问题。开关主体的安装基座采用高强度工程塑料材质，具备耐油污、耐酸碱腐蚀、抗冲击的特性，能够适配重卡底盘附近复杂的使用环境，基座上预留的两个安装孔位采用对称式布局，安装时可以直接通过螺栓固定在电瓶舱支架或者驾驶室后方的安装板上，不需要额外制作转接支架，降低装车适配的工作量。

从设计思路来看，这款开关的结构充分考虑了重卡使用场景的特殊性，操作手柄顶端做了挂孔设计，部分车队管理场景下，可以在手柄处加装安全锁具，避免无关人员随意扳动开关导致车辆断电，影响运输作业；开关内部的导电接触件采用铜基镀银材质，既保证了大电流通过时的导电性能，降低接触位置的压降，也能提升接触件的抗氧化能力，延长开关的使用寿命，接触部位采用面接触结构，相比点接触结构能够承受更大的持续电流，适配重卡整车大功率用电设备的供电需求。开关的转轴位置做了多层密封结构，能够阻挡泥水、灰尘进入开关内部，避免内部接触件因为进污出现卡滞、接触不良的问题，手柄与主体衔接位置的红色防护套，既可以提升操作时的手感，也能对转轴位置形成二次防护，避免雨水顺着转轴缝隙渗入开关内部。

从安装边界尺寸来看，这款开关的整体安装基座长度控制在120mm以内，宽度在40mm左右，整体高度（含扳起状态的手柄）不超过150mm，安装孔的中心距为80mm，适配重卡上通用的电源开关安装位尺寸，下方的接线柱采用标准的螺纹接线结构，能够适配截面积70平方毫米的整车主供电线缆，接线柱位置做了防呆设计，正负极接线位置有清晰的标识，避免安装时接反导致线路故障。开关扳动到断开位置时，手柄处于水平倒伏状态，不会突出于安装平面过多，避免车辆行驶过程中飞溅的石块、杂物磕碰手柄导致开关意外断开；扳动到接通位置时，手柄处于竖直向上的状态，操作人员在车外可以直观看到开关的通断状态，不需要凑近查看标识，提升日常检查的效率。

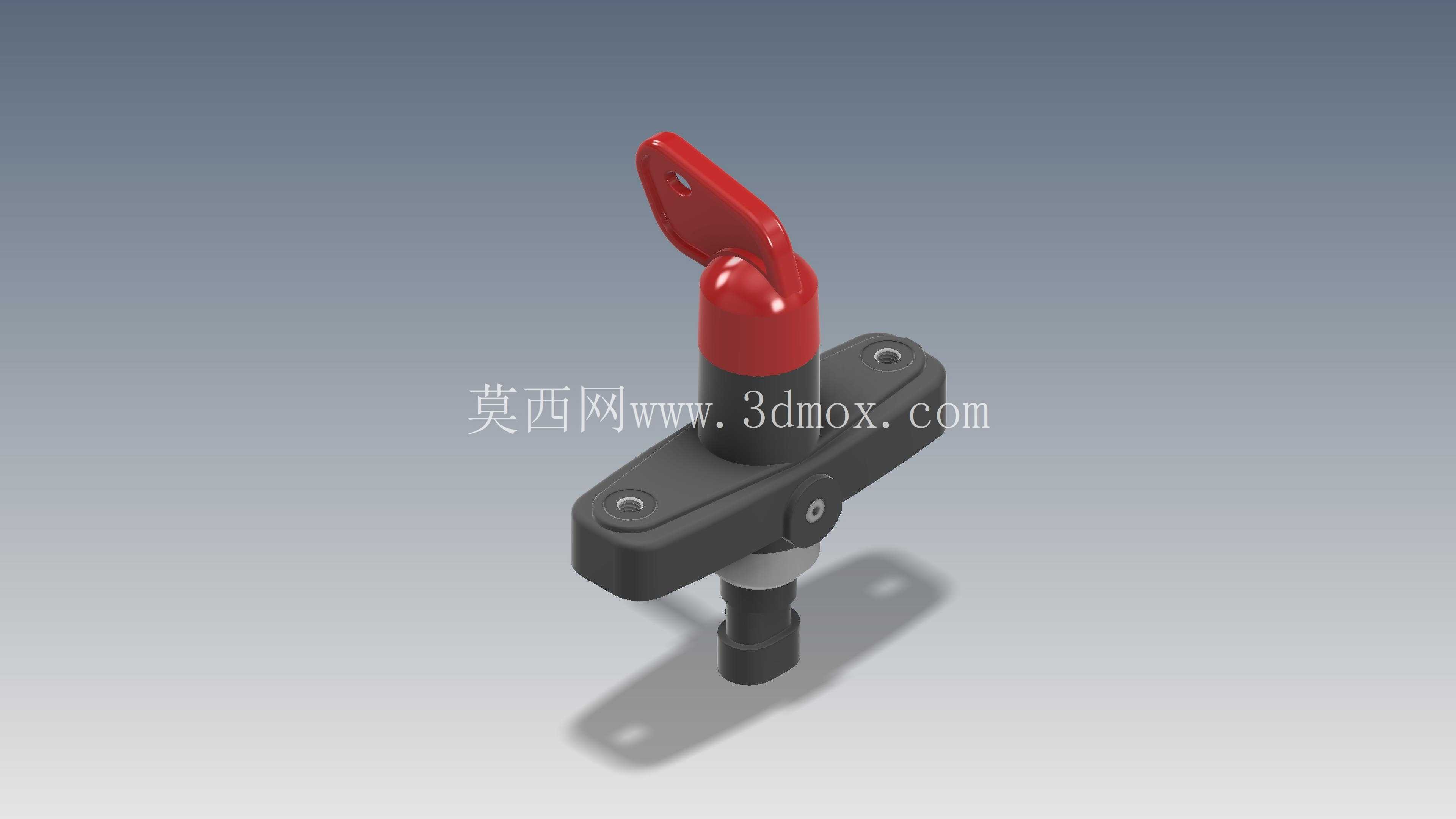

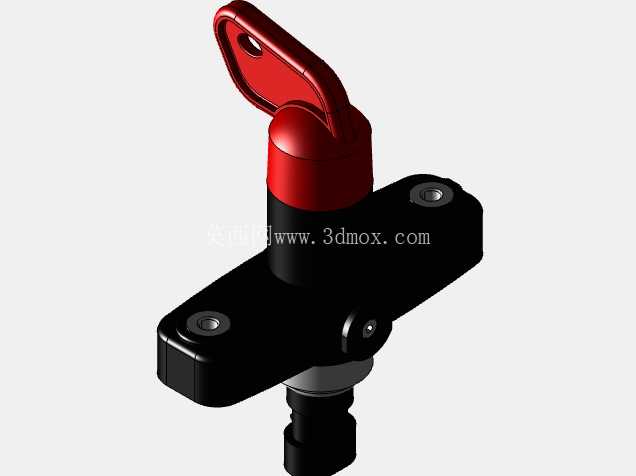

在实际的三维建模过程中，这款模型完整还原了开关的所有装配细节，包括基座上的安装孔位、转轴位置的密封结构、手柄的防滑纹理、接线柱的螺纹结构，建模时对各个配合位置的间隙做了精准还原，能够直接用于整车电气系统的布局干涉检查，也可以用于维修培训场景的结构拆解演示，帮助维修人员快速理解开关的内部结构与装配关系，在进行配件替换选型时，也可以通过模型直接核对安装尺寸，避免出现配件买回来装不上的问题。
