圆锯机用圆形图案安装固定机架结构

　　该结构件为圆锯机配套的安装固定机架，主要应用于木工圆锯机、小型金属型材切割圆锯设备的主机承载场景，在设备整体布局中承担锯切主机的定位、承载以及外围防护构件的连接作用，是圆锯机主机与下部机架底座之间的核心连接过渡构件。从实际使用场景来看，这类机架多适配台式小型圆锯设备，常见于家具加工门店、小型五金加工车间的型材切割工位，既需要承受锯切过程中主机产生的高频振动，也要保证锯片切割进给路径的位置精度，避免长期运行后出现机架形变导致的锯切偏斜、锯片崩齿等问题。

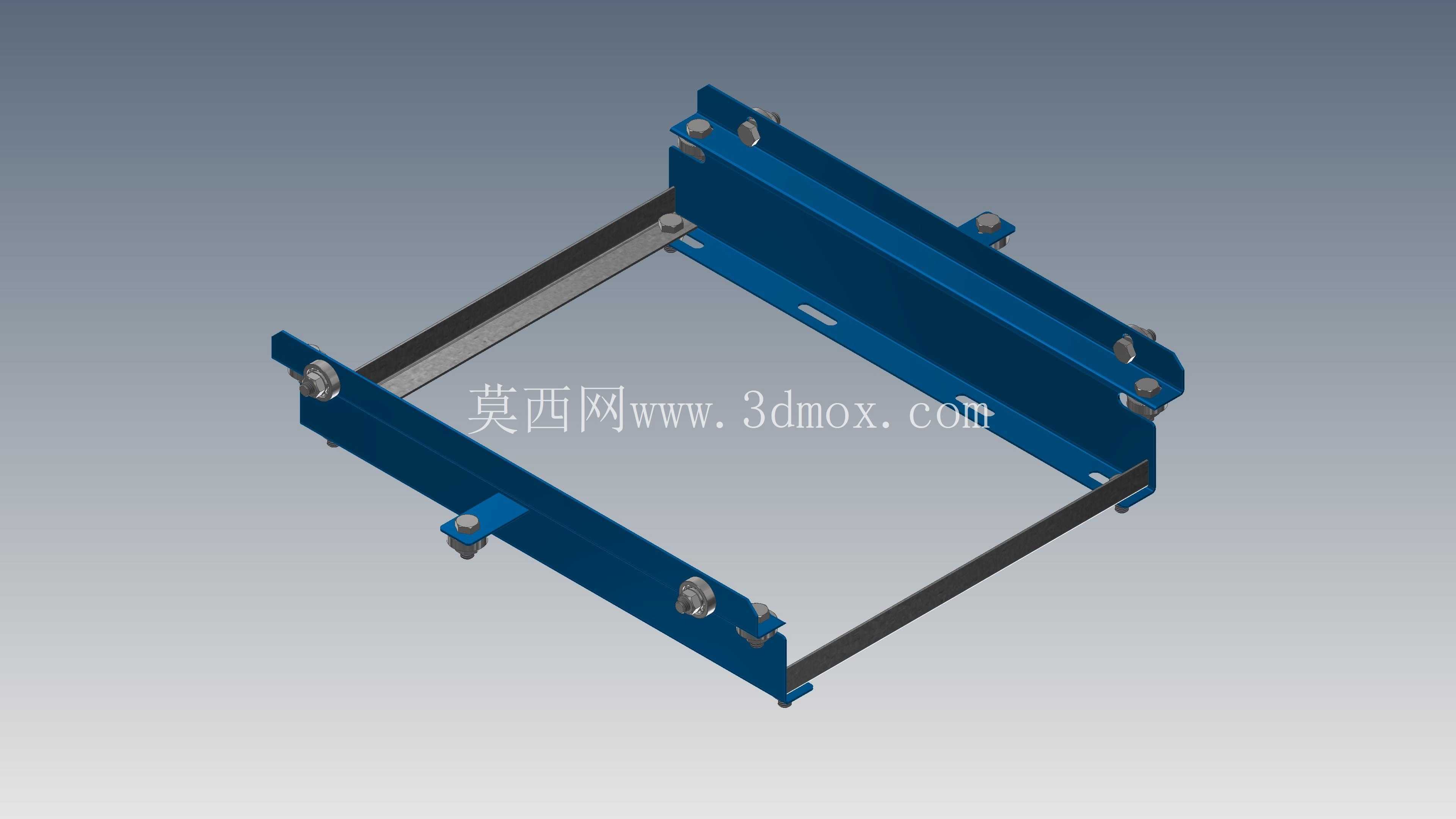

　　从功能特性上看，该机架采用双侧长条形承载梁配合横向拉杆的框架式结构，两侧的蓝色涂装承载梁为主要受力构件，梁体上预留的多个螺栓安装孔分别对应主机固定位、下部底座连接位以及侧面防护挡板的安装位，每个安装孔位都设计了对应的沉台结构，保证螺栓锁紧后头部不会突出梁体表面，避免干涉后续外围构件的安装。梁体上额外开设的长条形减重孔，在不降低整体结构刚性的前提下减少了构件自重，同时也能作为设备运行过程中的散热通道，带走锯切过程中传递到机架上的部分热量，避免长期高温工况下梁体出现应力形变。两侧承载梁之间的两根横向金属拉杆，通过端部的螺栓结构与梁体锁紧，既可以调整两侧梁体的平行度误差，抵消加工过程中产生的尺寸公差，也能在锯切作业时平衡两侧梁体受到的侧向力，避免框架出现平行四边形形变，保证主机安装基准的稳定性。

　　设计思路上，该结构没有采用整体焊接式的框架结构，而是选择了全螺栓装配式的设计，一方面是考虑到小型加工设备的运输便利性，装配式结构可以拆分后 flat pack 包装，大幅降低运输过程中的体积占用，减少物流成本；另一方面，螺栓连接的结构在现场安装时可以根据实际装配公差微调各部件的相对位置，降低对零部件加工精度的过高要求，同时后期维护时如果单个梁体出现磕碰形变，可以单独更换对应构件，不需要整体报废整个机架，降低设备的后期维护成本。机架端部的带座安装点，设计了向外延伸的安装耳板，耳板上的安装孔预留了足够的调节余量，安装时可以根据现场底座的实际安装孔位微调机架的整体位置，抵消底座加工或者地面安装带来的位置误差，降低现场安装的调试难度。

　　从安装边界与尺寸适配来看，该机架的整体框架内空尺寸适配常规直径250mm到300mm的圆锯片安装需求，框架的内侧净空距离预留了锯片防护罩的安装空间，不会出现锯片旋转过程中与机架梁体干涉的问题。两侧承载梁的截面高度经过受力核算，在承受15kg以内的圆锯主机重量、以及锯切过程中最大500N的侧向进给力时，梁体的最大形变量控制在0.05mm以内，完全满足圆锯机的锯切精度要求。机架下部的安装点位间距，匹配市面上多数通用小型圆锯机的底座安装孔位标准，不需要对原有设备底座进行二次加工就可以直接替换安装，适配性较强。梁体上的所有安装孔位的位置度公差控制在0.1mm以内，保证主机安装后锯片的进给方向与工作台面的垂直度误差不超过0.02mm，避免出现锯切面倾斜、锯缝过宽的问题。横向拉杆的直径经过受力计算，在两侧梁体受到最大侧向力时，拉杆的拉伸形变量可以忽略不计，能够持续维持两侧梁体的平行度，长期运行后也不会出现框架松垮的问题。

　　实际装配过程中，需要先将两侧承载梁与横向拉杆进行预锁紧，将框架放置在标准校准平台上调整对角线尺寸，保证框架的对角线误差不超过0.1mm后再完全锁紧所有连接螺栓，之后再将主机吊装到机架上，通过梁体上的安装孔位固定主机，最后再安装侧面的防护挡板与集尘罩接口。这类机架的表面采用喷塑处理，相比传统的喷漆涂层，耐磨性能更好，在车间多粉尘、偶尔有切削液溅落的工况下，涂层不容易脱落，能够长时间保护内部钢材不被锈蚀，延长构件的整体使用寿命。梁体端部的边角位置都做了倒角处理，避免安装调试过程中尖锐边角划伤操作人员，符合机械设备的安全设计规范。
