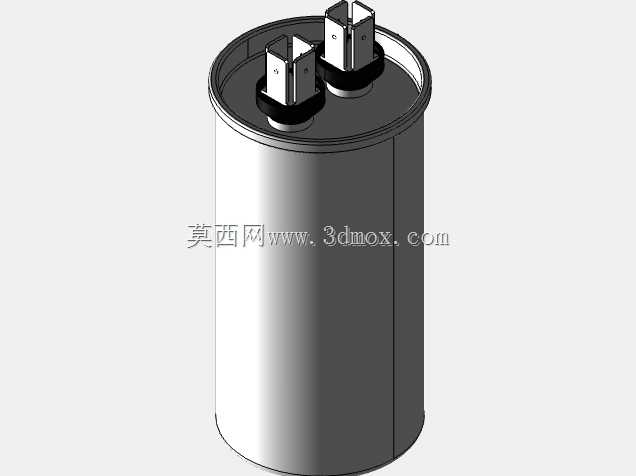

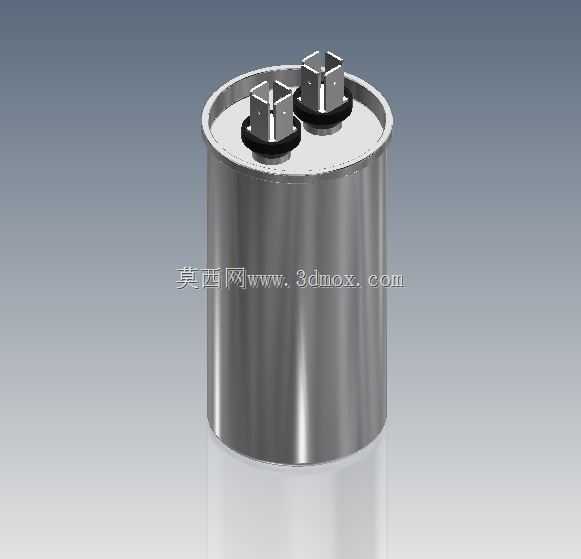

这款双极圆柱型电容器的三维结构,面向交流稳压、无功补偿及工频电力回路中的容性元件选型场景,常见于工业配电盘、稳压电源柜、电机就地补偿单元、空调与大功率整流设备内部。整机采用直立金属圆筒封装,筒体直径约91mm、总高约245mm,属于紧凑型大容量电容的典型外形;在机柜布局时,可按圆柱外包络预留径向散热间隙,顶部接线端子区域需保留接线、紧固及检修操作空间,底部可通过卡箍、抱箍或电容专用安装夹固定于安装板,避免设备振动引起端子受力。
从功能上看,双极电容在交流回路中主要承担功率因数校正、滤波、移相及稳压支撑作用,能够降低线路无功电流、改善电压波形,并抑制瞬态波动。与单端子油浸电容相比,顶部两个独立接线柱分别对应两极,接线路径清晰,便于在单相交流回路或直流母线中直接跨接;端子采用块状金属接线座,配合黑色绝缘封垫与盖板,既保证导电接触面,又形成极间、极对外壳的绝缘隔离。
结构设计围绕密封、绝缘和散热三方面展开。圆筒金属外壳承担机械防护与散热功能,表面光滑连续,有利于电容在长期带电运行中通过壳体向外散发热量;卷绕芯子封装于壳体内部,顶部盖板通过卷边或封装工艺与筒体结合,形成密闭腔体,可减少潮气、粉尘及油污对介质的侵入。盖板上的两个端子对称布置,端子根部设置绝缘垫圈和密封结构,金属接线块开有接线紧固位,能够适配铜接头、线鼻子或母排连接;端子之间保持足够爬电距离,端子与金属盖板之间通过绝缘件隔离,降低高压工况下表面放电风险。
建模时需要重点还原圆柱壳体、卷边封口、顶部盖板、绝缘封垫、双接线端子及紧固特征之间的装配关系。筒体可按薄壁回转体处理,顶部与底部分别保留封口圆角;盖板作为独立装配面,应体现与筒口的配合边界。接线端子不宜只做简单方块,需表现金属接线座的台阶、开槽或螺钉连接区域,以及下方黑色绝缘底座的包覆关系,这样在工程出图、干涉检查和机柜布线验证时才具有参考价值。
实际安装边界方面,圆柱外径决定了安装孔位或抱箍间距,245mm级高度要求上方留有压线和扳手操作空间;多只电容并排布置时,除保证筒体不接触外,还应兼顾发热累积,必要时保留通风通道。接线端子承受扭矩有限,母排或线缆重量不应直接压在端子上,柔性引线可缓冲振动,刚性母排则需考虑热胀冷缩带来的附加应力。外壳接地、放电电阻及保险装置通常不在电容本体模型内,但在成套设备设计中必须同步校核。
从选型协同角度看,该结构模型可用于机柜内部空间校核、安装支架设计、接线母排走向确认以及维修可达性检查。圆柱外形虽然占用较少投影面积,但其高度方向对柜体层距影响明显;顶部双端子的位置决定了相线、零线或正负极母排的排布方式。对于结构工程师而言,准确表达壳体与端子的相对位置、绝缘件高度和接线块方向,比单纯外观渲染更有意义,因为这些特征直接关系到装配干涉、电气间隙和现场接线效率。
在交流稳压设备中,这类电容往往靠近功率模块或整流桥安装,既需要缩短大电流回路,又要远离高温热源;模型将金属筒体、封盖和端子独立呈现,有利于在总装中进行热区分析和安全距离复核。整体结构没有复杂运动机构,但对尺寸一致性、密封层次和端子绝缘关系要求较高,属于电力电子设备中典型的静态关键元件。
