导轨式交流回路分断保护器件

　　在低压交流配电与稳压供电回路里，这类小型分断器件常被布置在控制柜端子排附近，承担回路隔离、异常切断和检修断电的作用。现场维护人员处理稳压电源、控制变压器或小型负载支路时，需要一个能快速判断分合状态、可靠卡在标准导轨上的元件；它的外形正是围绕这种密集柜内安装环境展开。

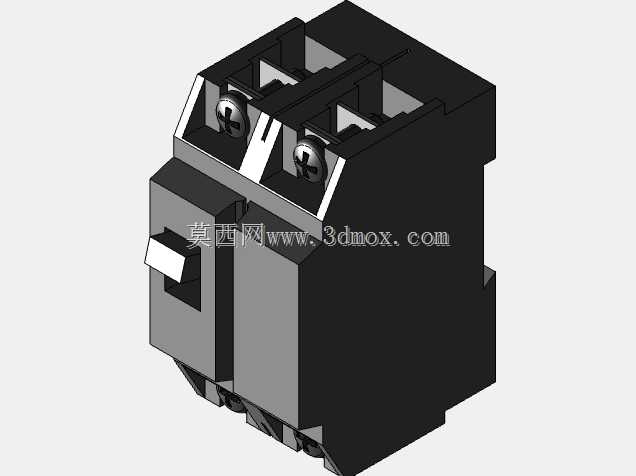

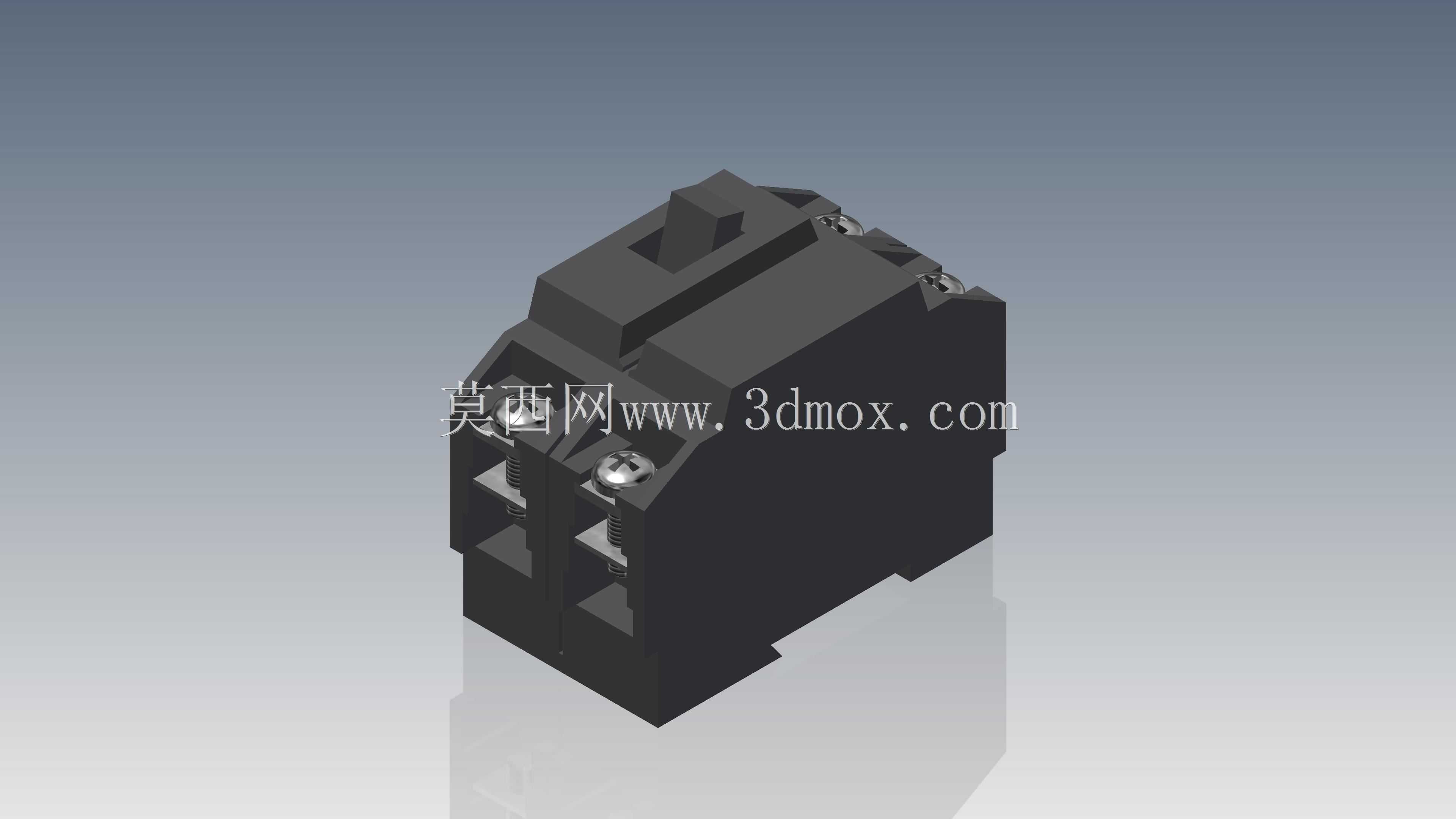

　　从结构上看，主体采用近似长方体的绝缘壳体，正面留出操作凸起，用于手动切换通断位置。壳体两侧设置接线端子区域，金属螺钉压线结构能够夹紧导线端部，减少虚接发热。端子旁的挡墙和隔板把相邻极间的带电部位隔开，既避免导线毛刺搭接，也让螺丝刀在紧固时不容易滑到相邻端子。前端轮廓带有阶梯和倒角，不是单纯装饰，而是为了在插拔、卡扣和壳体合模时提供定位与脱模空间。

　　安装边界主要受标准导轨宽度、柜内深度和相邻元件间距约束。器件背部设计成与导轨配合的卡扣形式，装配时先挂上一侧，再压入另一侧，使整个元件沿柜内导轨整齐排列；拆卸时通过卡扣释放即可取下，不必在安装板上单独钻孔。由于控制柜内往往并排布置多个断路器、端子和继电器，模型的宽度方向需要严格控制，侧面不能有突兀凸出，否则会侵占相邻器件的散热和接线空间。高度方向则要保证操作件高于端子排，便于人员在柜门打开后直接操作。

　　建模时应把壳体、操作件、端子螺钉、压线夹、背部卡扣和分隔筋作为关键特征处理。外壳不是均匀厚壁块，内部需要容纳动触头、静触头、弹簧和灭弧小腔，因此外观上的侧壁厚度、顶部加强筋和端部开口都要与内部机构相呼应。接线孔位置应与螺钉轴线保持同心，孔口倒角可引导导线插入；底部卡扣需要表现出弹性悬臂和限位台阶，这样在数字样机中检查导轨装配时才不会出现干涉。

　　实际使用中，这类器件的价值在于把“可操作、可接线、可固定、可隔离”集中在很小的体积内。柜门关闭后，它不占外部操作面；柜门打开后，维护人员可以通过操作件位置判断回路状态。稳压设备出厂前做线束装配时，端子区域的开口大小直接影响工人穿线和拧螺钉的效率；若模型只做光滑外壳而忽略端子窗口，后续生成工程图或进行装配演练时就会失去指导意义。

　　散热与电气间隙也是外形设计不能回避的问题。器件工作时，触点和接线端会因负载电流产生温升，壳体表面的筋条、缝隙和端部轮廓有助于空气流通；相邻端子之间的凸起隔墙则增加爬电距离。三维布局时，不能只看外形是否贴合导轨，还要检查导线弯曲半径、端子螺钉工具空间以及操作件手指按压范围。若器件靠近线槽或接地排，模型侧面的最小间隙应提前在装配中校核，避免现场出现线缆压盖、螺丝刀无法垂直进入等问题。

　　从设备选型角度看，这类分断元件适合放在交流稳压器输出支路、小型电源分配回路、实验台控制回路和非标自动化设备的电气柜内。它不是独立完成复杂控制的装置，而是供电链路中的基础保护与隔离节点。数字模型把外部安装接口和端子关系表达清楚后，电气设计人员可以在柜体布置阶段同步完成导轨长度核算、线槽走向、标签位置和维护通道检查，结构工程师也能据此判断壳体与安装板、门板、线束夹之间的空间关系，使低压柜内的小元件在紧凑装配下仍具备可靠操作与维护条件。
