摩托车后轮摆臂轮毂连接座结构设计

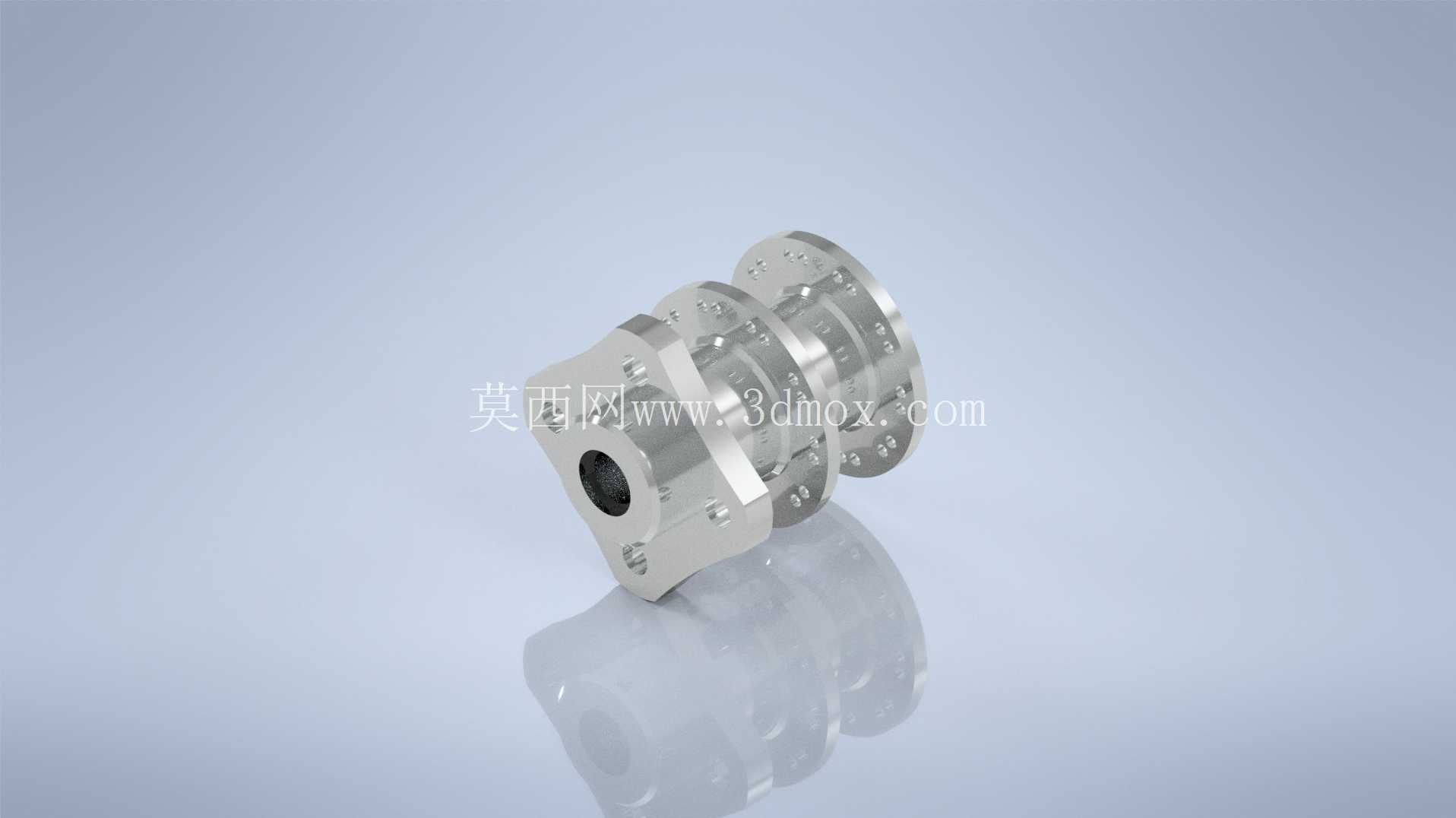

　　在两轮摩托车型的后摇臂总成设计中，后轮连接基座是衔接摇臂本体、后轮轴、制动系统与传动组件的核心承载零件，日常工况下需要同时传递后轮驱动力、承受路面颠簸带来的径向与轴向冲击载荷，还要为后制动卡钳或者鼓刹组件提供稳定的安装基准，其结构合理性直接影响后轮运转的平顺性与骑行安全。这款连接座采用一体化法兰式结构设计，主体沿轴向设置贯通的轴孔，用于穿过后轮主轴，轴孔内壁预留了轴承安装位，可适配标准规格的深沟球轴承，降低后轮转动时的摩擦阻力，同时保证轮毂转动的同轴度要求。

　　零件两端分别设置带螺栓过孔的法兰盘，一侧法兰对接后摇臂的安装端面，通过周向均匀布置的螺栓实现刚性固定，安装孔位的位置度公差控制在0.02mm以内，避免装配后出现轴孔偏斜导致的轴承偏磨问题；另一侧法兰对接后轮轮毂的安装面，法兰端面加工有定位止口，与轮毂的定位凸台配合实现快速装配定位，减少装配时的调整工作量。零件侧面预留了制动系统的安装凸台，凸台上加工有螺纹孔，可直接固定后制动卡钳或者鼓刹的壳体，安装面的平面度公差控制在0.015mm，保证制动组件安装后不会出现偏斜，避免制动时出现摩擦异响或者制动力分配不均的问题。

　　从结构强度设计角度，这款连接座的主体壁厚根据载荷分布做了差异化设计，轴孔周边的承载区域壁厚做了加厚处理，法兰与主体衔接的位置做了圆弧过渡，避免应力集中导致的零件断裂问题，非承载区域则做了适当的减重挖槽，在保证结构强度满足1.5倍额定载荷冲击要求的前提下，尽可能降低零件自重，减少后悬挂的簧下质量，提升后轮的贴地性能。安装边界方面，这款连接座的轴向总长度适配常规125cc到150cc排量弯梁或者跨骑车型的后摇臂安装间距，法兰盘的外径尺寸与常规后轮毂的安装直径匹配，不需要对原有后摇臂或者轮毂做额外改装即可实现替换安装，轴孔的直径尺寸适配标准直径的后轮主轴，轴承安装位的尺寸公差符合通用轴承的配合要求，装配时可直接压入对应规格的标准轴承，不需要额外做尺寸修配。在实际使用场景中，这类连接座多用于日常通勤类摩托车的后轮总成，除了承载后轮的转动载荷外，还需要承受制动时的反向制动力矩，因此在结构设计时特意在制动安装凸台与主体衔接的位置增加了加强筋结构，提升凸台的抗扭强度，避免频繁制动导致凸台断裂。零件的外表面没有多余的凸起结构，所有棱边都做了倒角处理，避免装配时划伤操作人员，同时也减少骑行过程中泥沙附着在零件表面的问题，日常维护时只需要定期检查固定螺栓的预紧力以及轴承的润滑状态即可，不需要做额外的特殊保养。

　　从建模逻辑来看，这款零件的三维建模采用参数化设计思路，所有安装孔位、轴孔直径、法兰尺寸都设置了可调整的参数变量，后续如果需要适配不同排量的车型，只需要修改对应参数即可快速生成新的结构模型，不需要重新绘制草图，大幅提升衍生型号的设计效率。建模过程中对所有配合面都做了公差标注，可直接导出工程图用于机加工或者压铸生产，零件的结构符合压铸工艺的成型要求，壁厚均匀，没有出现壁厚突变的位置，适合采用铝合金压铸工艺批量生产，生产效率高，零件成型后的尺寸一致性好，后续只需要对配合面做少量的机加工即可满足装配要求。
