直列四缸曲柄连杆活塞组结构设计

项目分类:通用机械零部件 发布时间:2026-06-18 ID:1185234
  • 直列四缸曲柄连杆活塞组结构设计
  • 直列四缸曲柄连杆活塞组结构设计
  • 直列四缸曲柄连杆活塞组结构设计

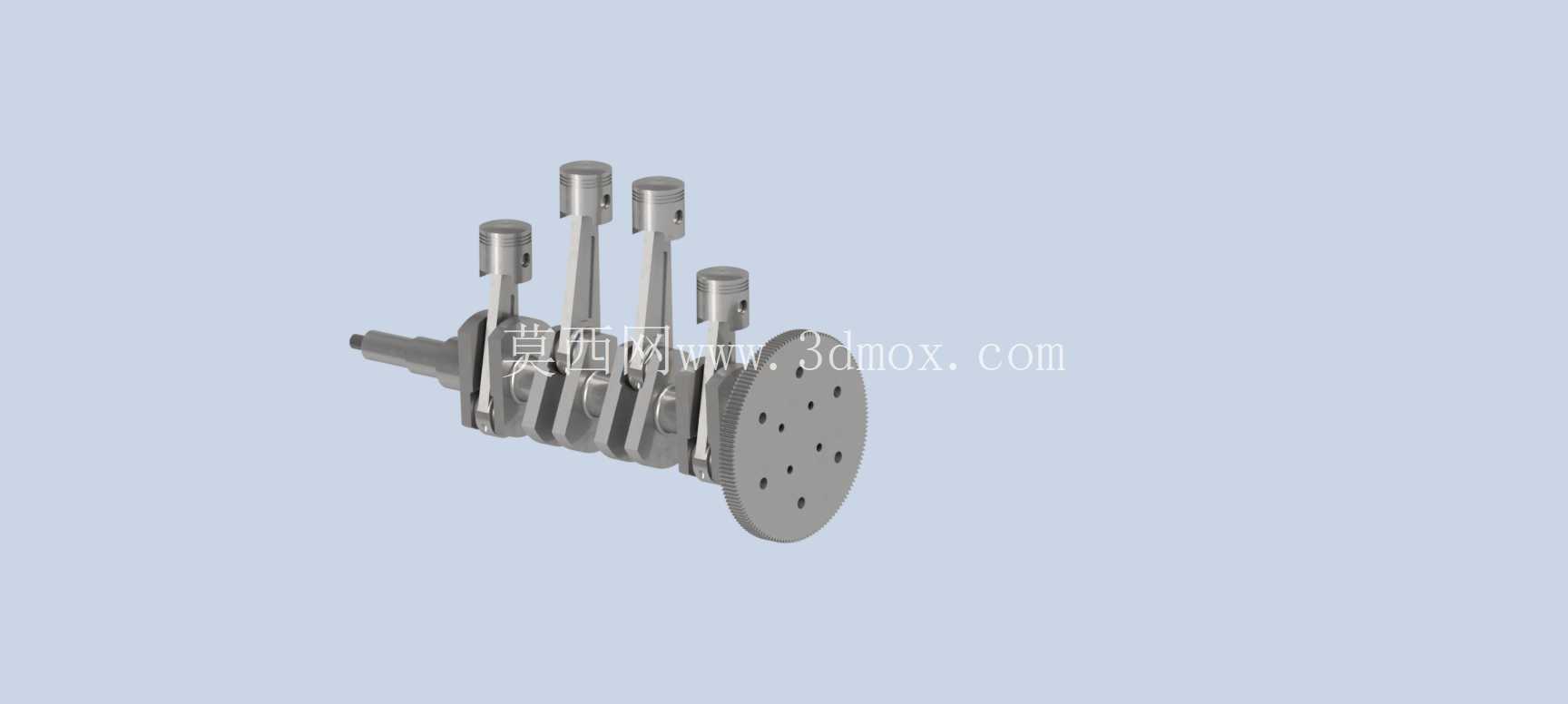

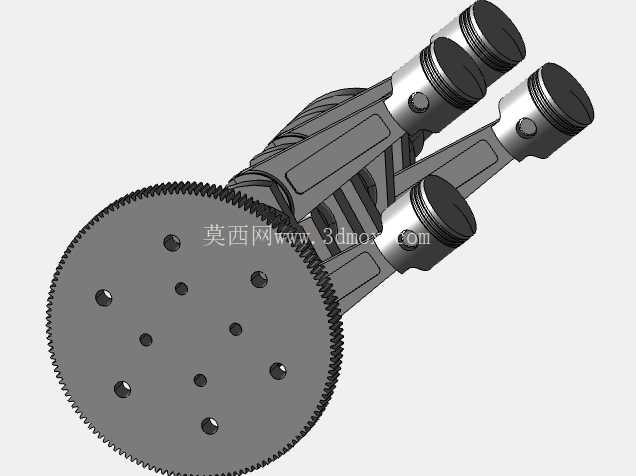

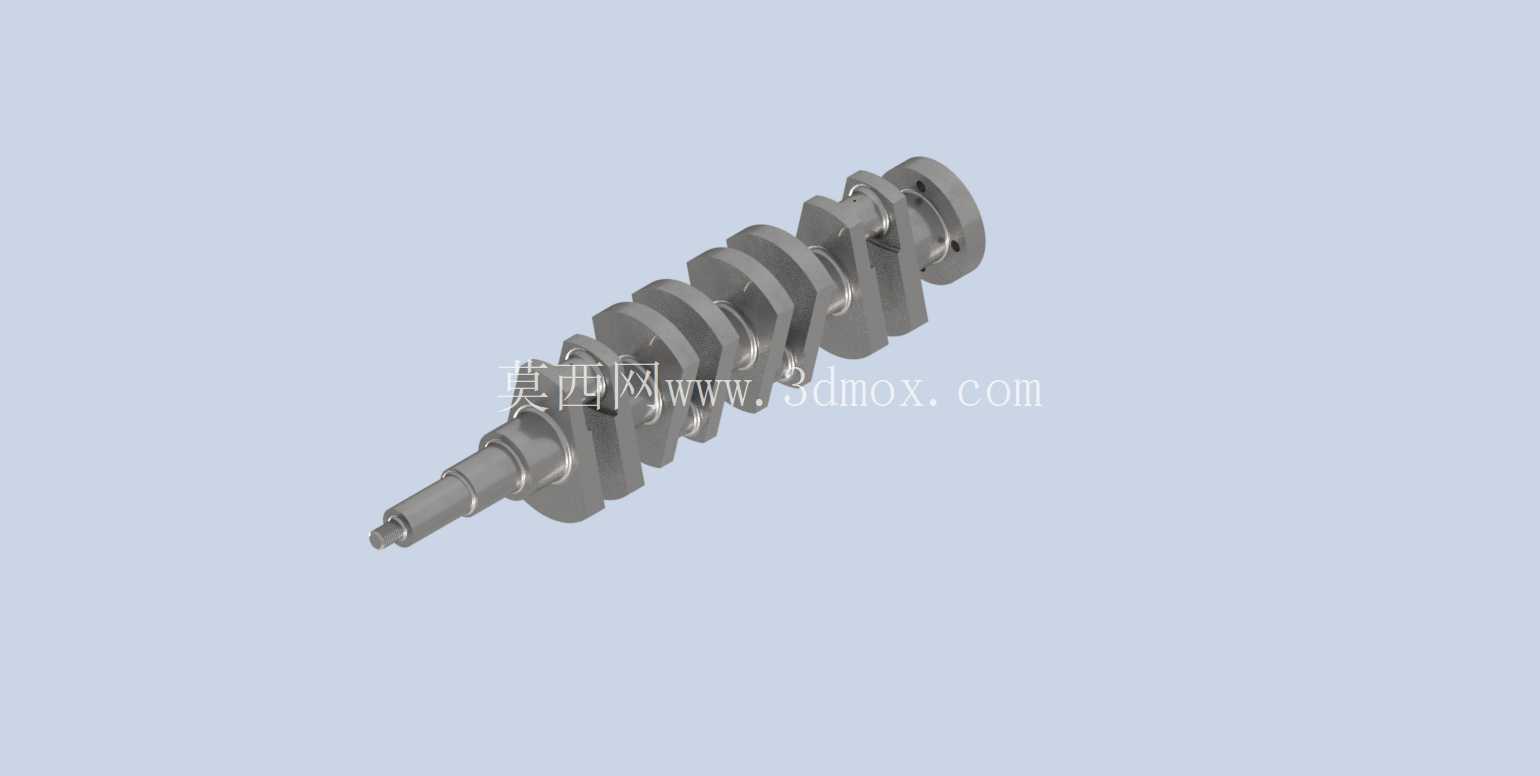

  这套曲柄连杆活塞组件是往复式内燃机的核心运动转换单元,日常在小排量乘用车动力单元、通用小型汽油机组、固定式柴油动力泵站这类场景里承担核心功能,把活塞承受的燃气爆发压力通过连杆传递给曲轴,最终将活塞的往复直线运动转化为曲轴的旋转扭矩输出,是整套动力设备实现动力对外输出的核心枢纽。从结构设计逻辑来看,整套组件采用直列四缸的排布方式,四个曲拐呈180度对称相位布置,相邻曲拐的配重块做了一体化铣削成型设计,能在曲轴高速旋转时平衡一阶、二阶往复惯性力,降低整机运行时的振动幅值,避免动力端出现异常共振导致的连接螺栓松脱、轴瓦偏磨这类常见故障。曲轴的输出端设计有带均布螺栓孔的法兰连接面,这个安装边界需要和飞轮总成、离合器压盘的安装孔位做完全的同轴度匹配,法兰端面的跳动公差需要控制在0.02mm以内,否则会导致动力输出时出现偏摆,加剧传动系统的磨损。曲轴的自由端设计有阶梯轴结构,用来安装正时齿轮、机油泵驱动链轮以及皮带轮,轴颈处的圆角过渡做了沉切处理,能有效降低应力集中系数,避免长期交变载荷下出现轴颈断裂的失效问题。

  连杆部分采用工字形截面设计,在保证结构强度的前提下尽可能降低往复运动件的质量,减少惯性力对曲轴轴瓦的冲击,连杆大头采用剖分式结构,通过连杆螺栓和曲轴的连杆轴颈连接,轴瓦安装位的尺寸公差需要严格控制,保证轴瓦装配后有合适的过盈量,避免工作过程中出现轴瓦转动、油道堵塞的问题。活塞部分采用平顶设计,裙部做了型线修正,适配缸筒的热膨胀变形量,活塞销孔的位置相对活塞中心做了微小偏移,能降低活塞换向时对缸壁的敲击噪声,活塞环槽的宽度尺寸按照气环、油环的不同功能做了区分,第一道气环槽采用镶圈设计提升耐磨性能,应对燃烧室高温高压燃气的冲刷。

  在实际装配场景中,整套组件的安装需要严格控制曲轴轴向间隙,通过止推片的厚度选配来保证间隙在合理区间,间隙过大会导致曲轴轴向窜动,影响正时系统的传动精度,间隙过小则会在热机状态下出现止推片烧蚀的问题。曲轴的主轴颈和连杆轴颈表面都做了高频淬火处理,表面硬度达到HRC55-62,淬火层深度控制在2-3mm,兼顾表面耐磨性能和芯部的韧性,能承受交变弯曲载荷和扭转载荷的长期作用。油道设计采用斜向贯通的钻孔结构,从主轴颈表面的油孔连通到连杆轴颈表面,压力机油能通过主油道持续输送到各个摩擦副表面,形成稳定的油膜,避免干摩擦导致的轴颈拉伤、烧瓦故障。

  这套结构的设计过程中,需要反复校核不同转速下的动平衡精度,曲轴总成在完成粗加工后需要做动平衡去重,在配重块的指定位置铣削去重槽,把动平衡剩余不平衡量控制在允许范围内,保证高速旋转时的运行平稳性。对于配套的活塞连杆组,每个缸的活塞连杆总成需要做重量分组,同一台发动机上的四个活塞连杆组重量差控制在5g以内,避免因为重量差异导致的运转不平衡问题。在实际应用场景里,这套结构不仅适用于传统的燃油内燃机,也可以经过尺寸调整后适配空气压缩机、往复式柱塞泵这类需要实现旋转运动和往复运动转换的通用机械设备,只需要根据不同的工况载荷调整轴颈直径、曲柄半径、活塞直径这些核心参数,就能匹配不同的输出功率和转速需求。设计时需要重点关注曲轴的扭转振动特性,通过匹配合适的扭转减振器,避免在常用工作转速区间出现扭转共振,导致曲轴断裂、齿轮磨损加剧这类恶性故障。连杆螺栓的预紧力需要严格按照工艺要求拧紧,采用转角法控制预紧力,保证连杆大头的结合面有足够的压紧力,避免工作过程中出现连杆盖松动、连杆断裂的严重事故。活塞和缸筒的配合间隙需要根据不同的材质、工作温度做合理选配,间隙过大容易出现窜机油、敲缸问题,间隙过小则会在热机状态下出现活塞拉缸、抱缸的失效问题。
