在常规中小型机械传动系统的布局里,这类直齿圆柱齿轮是平行轴传动场景下应用最普遍的基础零件,常见于轻工输送线的动力分配单元、小型工装夹具的进给机构、普通机床的辅助进给传动链,还有部分低压压铸设备的开模合模传动副中,承担定传动比的旋转动力传递作用。和斜齿轮相比,直齿圆柱齿轮不存在轴向分力,安装时不需要额外配置承受轴向载荷的推力轴承,支撑结构的设计复杂度更低,装配调整的容错空间也更大,非常适合传动功率不大、转速中等、对传动平稳性没有极端严苛要求的工况。

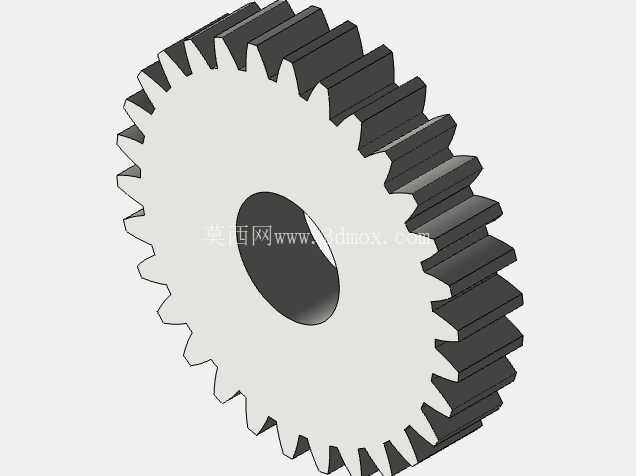

从实际功能特性来看,这款30齿的直齿轮采用标准渐开线齿形设计,啮合过程中齿面接触为线接触,传动效率能稳定保持在95%以上,只要齿面硬度匹配合理、润滑条件到位,长期运行的磨损速率很低,维护成本也相对可控。齿宽设置为12mm,在对应模数下,既能够保证足够的齿面接触面积,传递额定扭矩时不会出现齿面压溃或者断齿风险,又不会因为齿宽过大导致齿轮副对中误差带来的偏载问题,适配常规的轴系安装公差要求。中心的轴孔采用通孔设计,装配时可以通过平键和传动轴实现周向固定,也可以根据实际安装需求加工键槽、顶丝孔等固定结构,适配不同直径的传动轴安装需求。
设计这类直齿轮的时候,首先要匹配对应传动链的传动比要求,30齿的齿数选择,在模数2的前提下,既不会因为齿数过少出现根切问题,降低齿根强度,也不会因为齿数过多导致齿轮外径过大,占用过多的安装空间。齿顶圆、齿根圆的尺寸严格遵循标准渐开线圆柱齿轮的参数规范,齿侧间隙预留了合理的公差范围,既可以保证啮合时不会出现卡滞,也能避免间隙过大带来的传动回程误差,满足常规开式、半开式传动的精度要求。建模过程中,齿形的渐开线轮廓通过参数化生成,保证每个齿的齿形精度一致,齿向误差控制在合理范围内,装配后啮合接触斑点能够均匀分布在齿面中部,避免局部偏载带来的早期磨损。
从安装边界来看,这款齿轮的轴向厚度为12mm,安装时轴段的配合长度需要和齿宽匹配,过长的轴段会导致齿轮轴向定位偏移,过短则会出现固定不稳的问题。径向方向上,齿轮啮合的中心距需要严格按照两齿轮的分度圆半径之和设置,中心距偏差过大会导致齿侧间隙变化,中心距过小会加剧齿面磨损,甚至出现运转卡滞。装配时需要保证两传动轴的平行度误差在允许范围内,否则会出现齿面一端接触的偏载问题,大幅缩短齿轮的使用寿命。在实际应用场景中,这类直齿轮可以和同模数的不同齿数直齿轮搭配,组成不同传动比的齿轮副,满足不同的转速、扭矩输出需求,比如和15齿的同模数齿轮搭配就能实现2:1的减速传动,适配很多小型设备的减速需求。日常运行中,这类直齿轮如果是开式传动需要定期涂抹润滑脂,减少齿面磨损,如果是闭式传动则可以搭配齿轮油润滑,进一步提升运行稳定性和使用寿命。对于结构设计从业者来说,这类标准参数的直齿轮不需要从零开始建模,直接调用后只需要根据实际轴径修改中心孔尺寸、添加对应的固定结构,就能快速完成传动结构的设计,大幅缩短设计周期,也能减少自定义齿形带来的加工误差风险,降低后续零件加工的成本和难度。在三维建模过程中,这类参数化齿轮的模型需要保证齿形的几何精度,避免出现齿面扭曲、齿厚偏差过大的问题,否则后续导入装配体进行干涉检查时会出现误判,也会影响后续工程图导出的尺寸准确性。
