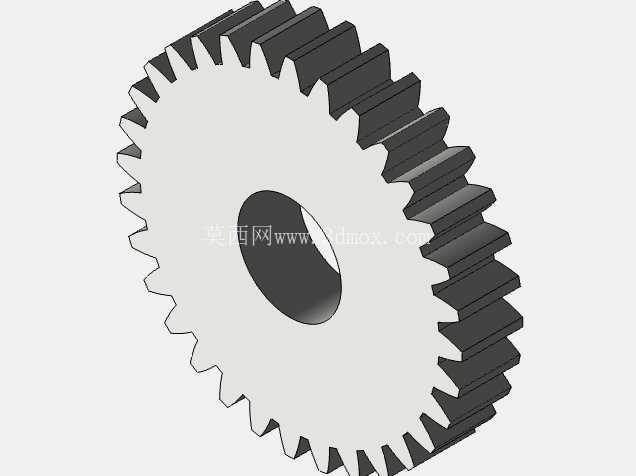

32齿模数2直齿圆柱传动齿轮

项目分类:齿轮 发布时间:2026-06-29 ID:1192484
  • 32齿模数2直齿圆柱传动齿轮

  在常规的机械传动系统搭建过程中,直齿圆柱齿轮是应用覆盖面最广的基础传动零件之一,本次涉及的这款32齿直齿轮,主要适配平行轴之间的回转动力传递场景,常见于小型输送线的动力端、轻工设备的进给机构、通用减速机的低速级传动组,以及部分工装夹具的手动调节传动结构中。不同于斜齿轮会产生轴向分力的特性,直齿轮在啮合过程中仅存在径向受力,对支撑轴承的轴向承载要求更低,非常适合轴向安装空间受限、不需要承受大轴向载荷的传动工位,在手动调节类的机构中,直齿轮的啮合间隙反馈更直接,操作人员转动调节端时能获得清晰的位置反馈,不会出现斜齿轮传动时的轴向窜动虚位。从设计逻辑来看,这款齿轮采用标准渐开线齿形设计,齿形参数匹配通用的20度压力角规范,能和同模数的任意标准直齿轮实现正确啮合,不需要额外做齿形修配,在设备维护更换时,只要确认模数、齿数和内孔安装尺寸,就能直接替换同规格零件,大幅降低备件储备的复杂度。齿轮的齿宽尺寸经过匹配计算,既保证了足够的齿面接触面积,避免单位面积载荷过大造成齿面过早磨损,又不会因为齿宽过大导致啮合时出现齿向载荷分布不均的问题,在常规的中低速、中等载荷传动场景下,齿面接触应力控制在材料许用应力范围内,能保证长期运行的可靠性。

  齿轮中心的安装孔为标准光孔设计,可根据实际安装需求选配键连接或者顶丝固定的方式,适配不同直径的传动轴,安装时只要保证齿轮端面和传动轴轴线垂直,就能避免啮合时出现偏载、打齿的问题。在实际的设备装配场景中,这类直齿轮的安装边界需要重点关注:齿轮啮合的中心距需要严格按照两齿轮分度圆半径之和进行公差控制,中心距过大会导致啮合侧隙过大,正反转切换时产生明显的冲击噪音,中心距过小则会导致齿面啮合过紧,运行时摩擦阻力骤增,不仅会降低传动效率,还会加速齿面的磨损甚至出现轮齿断裂的情况。另外,齿轮的轴向定位需要可靠,通常采用轴用挡圈或者轴肩对齿轮端面进行限位,避免设备运行过程中齿轮出现轴向窜动,导致轮齿啮合长度不足,局部载荷过大引发失效。

  从应用场景的适配性来看,这款齿轮不适合高速重载的传动工况,因为直齿轮啮合时是全齿宽同时进入和退出啮合,运行时的冲击和噪音会随着转速提升明显增大,在转速超过1000rpm的传动工位,通常会优先选择斜齿轮或者人字齿轮,但在低速、对传动精度要求不是极高的通用机械工位,直齿轮的加工成本更低、装配调整更简便、维护更换更快捷的优势就会充分体现。比如在小型皮带输送机的驱动端,电机输出轴和滚筒轴之间的一级传动,采用这类直齿轮组就能满足动力传递需求,日常维护时只需要定期检查齿面的润滑状态,及时清理齿面附着的粉尘杂质,就能保证长期稳定运行。

  在工装夹具的调节机构中,这类直齿轮常和齿条配合使用,将回转运动转化为直线运动,实现夹具定位块的位置调整,因为直齿齿条和直齿轮的啮合同样不存在轴向力,调节时的运动阻力更均匀,定位精度更容易控制。建模过程中,齿形的生成严格按照渐开线生成原理进行,齿根过渡圆角采用标准规范,避免齿根处应力集中,降低轮齿弯曲疲劳断裂的风险,齿轮的端面和齿顶、齿根的棱边都做了微小的倒角处理,既可以去除加工过程中产生的毛刺,也能避免装配时棱边划伤操作人员,同时减少啮合过程中棱边和配对齿轮齿面的刮擦。在三维装配验证阶段,需要模拟齿轮的实际啮合过程,检查是否存在齿形干涉、侧隙不合理的问题,同时确认齿轮的外圆尺寸不会和周边的机架、护罩等零部件发生运动干涉,给齿轮的运转预留足够的安全空间,通常护罩和齿轮齿顶圆之间需要保留不小于5mm的间隙,避免运行过程中因为零部件振动变形产生碰擦。
