英制40齿直齿传动齿轮结构

　　在轻工输送、小型机床进给、老式英制设备维保改造这类场景里，直齿圆柱齿轮始终是平行轴动力传递环节里应用最广的基础零件，这款40齿的英制直齿轮，正是针对这类需要稳定定传动比、安装空间紧凑的传动场景设计的。不同于公制齿轮的模数体系，英制齿轮采用径节作为齿形参数基准，这款齿轮的齿距匹配12径节的英制齿形规范，20度压力角的选型是兼顾齿根强度与啮合平稳性的常规选择，相比14.5度压力角的老式英制齿轮，齿根厚度更大，能承受的瞬时冲击载荷更高，适配多数中等负载的连续传动工况。

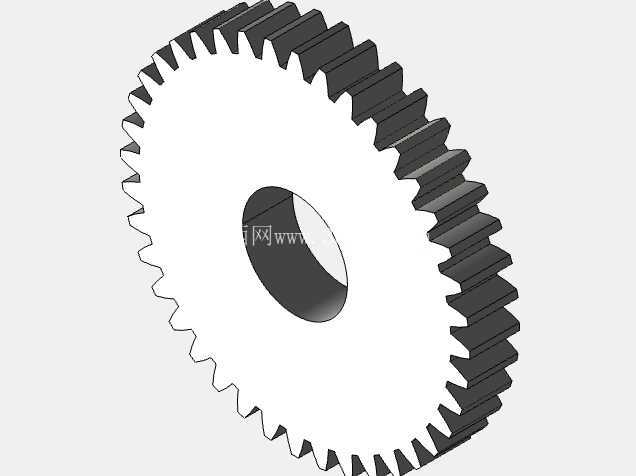

　　从结构设计逻辑来看，这款齿轮采用实心辐板结构，没有做减重孔设计，一方面是因为齿轮本身外径尺寸不大，实心结构的加工工序更简单，滚齿、插齿工序的装夹变形量更小，齿形精度更容易保证；另一方面实心结构的整体刚性更好，在频繁正反转的传动场景下，不会因为辐板刚度不足产生啮合侧隙波动，传动精度保持性更好。中心安装孔的尺寸设计为外径的30%，这个比例是经过安装边界校核的，既保证了孔与配合轴的接触面积足够传递额定扭矩，不会出现轴孔配合面压溃的问题，也不会因为孔过大导致轮毂壁厚不足，削弱齿轮整体的抗扭强度。

　　齿宽设置为0.5英寸，这个齿宽尺寸是和12径节、40齿的参数匹配的，齿宽系数处于合理区间，既不会因为齿宽过窄导致单位齿长载荷过大，加剧齿面磨损，也不会因为齿宽过宽导致齿轮对轴的弯曲变形、安装平行度误差过于敏感，出现齿端偏载、局部接触应力超标的问题。实际应用中，这类英制直齿轮常被用于进口老旧设备的备件替换，部分早年引进的英制标准轻工机械、食品输送设备里，传动箱内的齿轮磨损后很难找到原厂备件，这款参数匹配的齿轮就能直接替换安装，不需要改动原有轴系、中心距的设计，大幅降低设备维保的改造成本。

　　在新设备设计场景里，这类齿轮也可用于对安装空间有严格限制的小型传动机构，比如小型变位机的回转驱动、包装线的分度输送传动，直齿齿轮的设计没有轴向力，支撑轴系只需要承受径向载荷，轴承选型、轴系结构设计都可以更简单，整体传动单元的成本也能得到控制。建模过程中，齿形的生成严格遵循英制渐开线齿形规范，齿顶高、齿根高的参数匹配径节制齿轮的标准值，齿根过渡圆角做了优化处理，避免应力集中导致的轮齿断裂风险，齿轮两端面做了倒角处理，既方便安装时的导向对位，也能去除滚齿加工后产生的毛刺，避免装配时刮伤配合零件。安装边界方面，这款齿轮的轴向定位可以采用轴肩加挡圈的方式，因为直齿传动无轴向力，不需要额外的轴向锁紧结构，轮毂长度和齿宽保持一致，安装时不需要额外调整轴向位置，只要保证两啮合齿轮的轴线平行度在公差范围内，就能实现平稳啮合，传动效率可以稳定保持在96%以上，日常维护只需要定期补充润滑脂，就能保证长期稳定运行。
