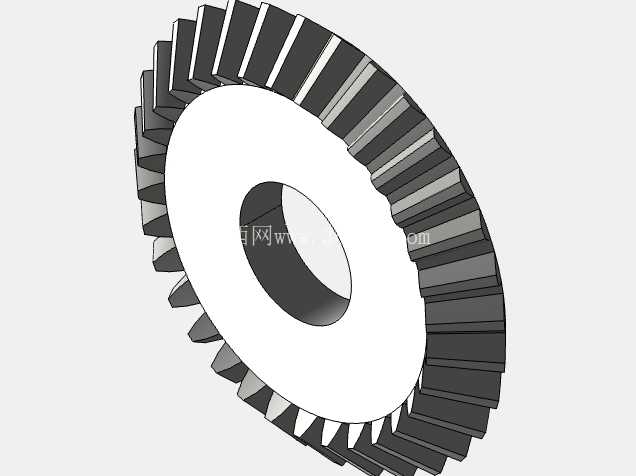

32齿90度轴角直齿锥齿轮传动件

　　从功能特性来看，这款32齿的锥齿轮采用直齿齿形设计，齿线方向与齿轮节锥母线保持一致，啮合过程中齿面接触为线接触，传动效率相对较高，单级传动的效率通常可以保持在九成以上，而且直齿结构在安装时的轴向定位要求相对宽松，不需要额外复杂的轴向锁紧补偿结构，日常维护更换的便捷性更好。设计过程中，首先要匹配对应的传动比需求，32齿的从动锥齿轮通常会和对应齿数的主动锥齿轮配对使用，实现固定减速比的动力换向，节锥角的设计严格匹配90度轴交角的安装需求，保证两齿轮装配后节锥能够完全重合，避免出现齿面偏载、啮合间隙不均的问题。这款直齿锥齿轮在相交轴动力传递场景中应用十分广泛，常见于各类需要改变传动轴线方向的机械结构中，比如小型机床的进给传动箱、农用机械的转向传动单元、轻工设备的动力换向机构，还有部分自动化输送线的转角传动工位，都能见到这类零件的身影。它的核心作用是在两轴呈90度相交的布局下，完成旋转动力的平稳传递，相比其他换向传动结构，直齿锥齿轮的加工难度更低，装配调整的容错空间更大，适合中低速、中等载荷的传动工况。

　　齿部参数的设计充分考虑了通用传动场景的载荷特性，20度压力角的选择兼顾了齿根弯曲强度和齿面接触强度，既不会因为压力角过小导致齿根强度不足，也不会因为压力角过大造成传动过程中径向载荷激增，影响支撑轴承的使用寿命。齿宽的设计控制在合理范围内，避免齿宽过大导致小端齿形过尖、加工难度提升，同时也防止齿宽过小造成齿面接触应力过大，加剧齿面磨损。从外形尺寸与安装边界来看，这款锥齿轮的中心设置有标准安装通孔，用于和传动轴进行配合连接，安装时可以通过键连接实现周向固定，配合轴端挡圈或者锁紧螺母完成轴向定位，安装孔的尺寸匹配常规直径的传动轴，适配多数通用传动箱的轴系设计。

　　齿轮的背锥面设计有平整的定位端面，装配时可以紧贴轴肩或者定位套筒，保证齿轮的节锥顶点与两轴交点完全重合，这一点是锥齿轮装配的核心要点，一旦出现偏移，会直接导致啮合间隙异常，运行时出现冲击、噪音，甚至出现打齿的故障。齿部的加工精度满足通用机械传动的要求，齿面经过常规的精加工处理，齿形误差控制在合理区间，啮合时的齿侧间隙符合中低速传动的标准，既可以补偿热膨胀带来的尺寸变化，也能够储存少量润滑脂，降低齿面的磨损速度。在实际设备运行中，这类锥齿轮通常采用润滑脂或者中等粘度的齿轮油进行润滑，根据运行转速和载荷的不同，定期补充或者更换润滑剂，就能保证长期稳定运行。

　　不同于螺旋锥齿轮，直齿锥齿轮在运行时不会产生额外的轴向分力，对支撑轴承的选型要求更低，只需要选用常规的深沟球轴承或者圆锥滚子轴承就能满足支撑需求，能够有效降低整套传动机构的制造成本。在进行三维建模时，需要精准绘制齿形的渐开线轮廓，同时按照节锥、根锥、顶锥的角度参数完成齿形的阵列，保证每个轮齿的尺寸一致性，还要注意齿端的倒角处理，避免装配时轮齿边缘与配对齿轮发生干涉，同时去除加工毛刺，提升零件的装配顺滑度。这类锥齿轮的毛坯通常采用模锻工艺成型，相比切削加工的毛坯，模锻件的金属流线更完整，轮齿的整体强度更高，能够承受一定的冲击载荷，适合在有小幅振动的传动场景中使用。在选型替换时，只需要确认齿数、模数、压力角、轴交角以及安装孔尺寸，就能完成同规格零件的替换，不需要对原有传动箱的结构进行改动，设备维护的成本相对较低。
