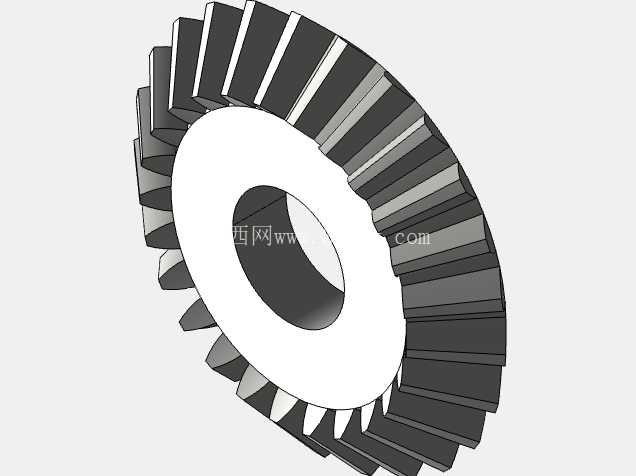

这款直齿锥齿轮是相交轴传动场景中十分常用的基础传动元件,日常在差速机构、直角传动减速箱、机床进给传动单元、小型农机传动端、轻工设备换向结构里都能见到这类零件的身影,它的核心作用是在两轴呈90度相交的布局下完成旋转运动与扭矩的传递,相比交错轴传动的蜗轮蜗杆结构,直齿锥齿轮的传动效率更高,加工与装配调整的门槛更低,适合中等转速、中等载荷的常规传动工况。从结构设计逻辑来看,这款锥齿轮采用标准直齿齿形,齿向沿锥面母线分布,在设计阶段首先要匹配配对齿轮的安装距,保证两齿轮的节锥顶点能够完全重合,这是锥齿轮平稳啮合的核心前提,一旦节锥顶点出现偏移,就会出现齿面接触偏载、传动噪音增大、齿面磨损加速的问题。齿轮中心设置的通孔用于与传动轴配合,装配时通常会搭配平键来传递扭矩,孔的加工精度需要与对应轴的公差带匹配,避免出现配合过松导致的传动晃动,或是配合过紧导致的装配困难。齿宽的设定参考了节锥母线长度的常规比例,既保证足够的齿面接触面积来承载载荷,又避免齿宽过大导致小端齿形过薄、加工难度提升、啮合时出现齿端干涉的问题。20度的压力角是通用传动齿轮的常用参数,这个压力角下的齿形根部厚度适中,抗弯强度表现均衡,同时齿面的接触应力也处在合理区间,能兼顾传动效率与零件使用寿命。90度的轴角是工业传动里最常见的相交轴夹角,适配绝大多数需要直角换向的设备布局,在实际选型替换时,除了核对齿数、模数、压力角这些基础齿形参数,必须重点核对安装距、轮冠距、轴交角这几个装配相关的尺寸,很多现场替换出现的啮合不良问题,往往不是齿形参数出错,而是装配尺寸没有匹配到位。在实际应用中,这类直齿锥齿轮因为加工时可以采用刨齿、铣齿等常规工艺完成,不需要专用的螺旋齿加工设备,所以制造成本相对可控,维修替换的配件也更容易采购,适合用在对传动噪音、高速平稳性没有极致要求的通用设备上。比如在小型输送线的直角换向端,用一对匹配的直齿锥齿轮就能把水平方向的电机动力转换为垂直方向的辊筒动力,结构紧凑不需要额外的换向机构;在汽车的差速器结构里,主减速段的从动轮也会采用锥齿轮结构,把传动轴纵向输入的动力转换为车轮横向的旋转动力,同时配合差速结构实现左右车轮的差速转动。建模过程中,齿形的生成需要严格按照锥齿轮的背锥展开原理来构建,先在背锥的展开平面上绘制当量直齿轮的齿形,再投影到锥面上生成实体齿廓,最后通过阵列完成全部轮齿的构建,这样生成的齿形才能符合实际加工的齿面特征,后续如果做啮合运动仿真,也能得到接近真实工况的接触轨迹。在装配边界上,这款齿轮的轴向定位需要靠轴肩或者锁紧套来完成,装配时要保证齿轮背面的定位端面与轴线垂直,否则会导致轮齿啮合时出现周期性的间隙变化,传动过程中产生冲击和噪音。齿面的热处理通常根据载荷大小选择,轻载工况可以采用调质处理,中载工况可以对齿面进行高频淬火提升表面硬度,延长耐磨寿命。日常维护中,这类开式传动的锥齿轮需要定期涂抹润滑脂,闭式传动箱里的锥齿轮则要浸泡在齿轮油里,保证齿面啮合时有足够的油膜,减少金属直接接触带来的磨损。
- 上一篇:手推车输送系统用正齿轮传动组件
- 下一篇:英制32齿直齿传动齿轮结构设计
- 全部评论(0)
- 模板大小: 1.61 MB
- 售价:5金币
- 下载次数: 44
- 系统要求: STEP / IGES,Autodesk Inventor,OBJ
- 软件分类: 齿轮
