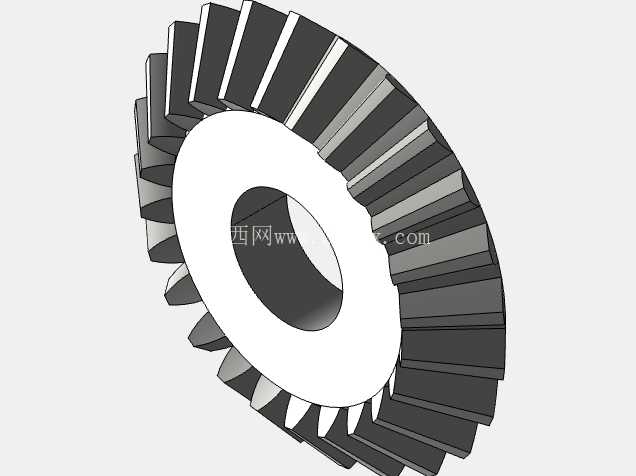

24齿90度轴角直齿锥齿轮传动件

在中小功率相交轴动力传递场景中，直齿锥齿轮是应用范围极广的基础传动元件，这款24齿锥齿轮的设计，完全围绕90度相交轴的传动需求展开，适配各类需要垂直换向的机械传动链路。从实际应用场景来看，这类锥齿轮常出现在小型机床的进给传动箱、农用机械的动力换向机构、轻工设备的传动模组、小型输送线的转角动力单元中，也可用于各类非标自动化设备的垂直动力传递工位，承担改变动力传输方向、匹配传动比的核心作用。不同于螺旋锥齿轮的复杂加工与安装要求，直齿锥齿轮的安装调试门槛更低，对安装支座的精度容错空间稍大，更适合中小载荷、转速适中的传动场景，日常维护的难度也更低，不需要复杂的啮合间隙调整工装就能完成装配校准。

从功能特性来看，这款锥齿轮采用20度标准压力角设计，是通用机械传动中应用最广泛的压力角参数，齿面接触强度与齿根弯曲强度的平衡度较好，既不会因为压力角过大导致齿根偏薄、抗冲击能力下降，也不会因为压力角过小导致齿面接触应力过高、磨损加快。24齿的齿数设计，在单级锥齿轮传动中属于适中的齿数区间，既避免了齿数过少带来的根切风险，也不会因为齿数过多导致齿轮径向尺寸过大、占用过多安装空间。90度的轴角设计是相交轴传动中最常见的布置形式，能够直接实现水平输入、垂直输出或者反向垂直换向的动力传递，不需要额外增加中间传动轮组，有效缩短传动链路，减少传动过程中的功率损耗。

从设计思路层面，这款锥齿轮的齿宽设置为10mm，匹配对应模数下的齿宽系数要求，既保证了足够的齿面接触面积，让载荷能够均匀分布在啮合齿面上，避免局部应力集中导致的齿面过早磨损，也不会因为齿宽过大导致齿轮加工难度提升、装配时出现齿端偏载的问题。内孔尺寸按照对应安装轴径的通用配合公差设计，能够满足过渡配合的安装要求，装配时可以通过键连接实现周向固定，保证动力传递过程中不会出现轴与齿轮的相对滑动，传递扭矩的稳定性更强。齿轮的外径尺寸按照齿顶圆计算公式推导得出，安装时需要注意预留足够的径向间隙，避免与周边的箱体壁、相邻传动件发生运动干涉，同时轴向安装位置需要保证两个配对锥齿轮的节锥顶点重合，否则会出现啮合间隙不均、传动噪音增大、齿面偏磨的问题。

在实际选型使用时，需要注意这款直齿锥齿轮适合的线速度范围，通常在每分钟1000转以下的工况中运行表现最佳，过高的转速会导致直齿锥齿轮啮合时的冲击噪音增大，齿面磨损速度加快。装配时需要先调整好两个配对齿轮的轴向位置，通过涂色法检查齿面接触斑点，保证接触区域位于齿面中部，接触长度达到齿宽的六成以上，再进行锁紧固定。日常运行过程中，需要按照工况要求定期补充润滑脂，避免干摩擦导致齿面拉伤、点蚀，延长齿轮的使用寿命。对于传动精度要求不高、载荷中等的换向传动场景，这款锥齿轮的参数通用性强，能够适配多数常规安装空间的设计要求，不需要额外进行定制化修改就可以直接替换同参数的失效零件，降低设备维护的备件成本。
