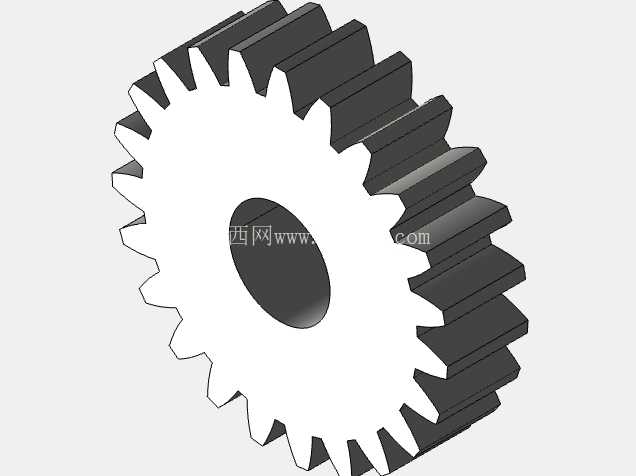

23齿标准直齿圆柱传动齿轮结构

在常规中小型机械传动系统的布局里，直齿圆柱齿轮始终是平行轴动力传递场景下应用占比最高的基础零件，这类23齿规格的直齿轮，常被布置在传动链的中间级或者末端输出位置，适配轻工输送设备、小型工装夹具传动组、普通机床进给机构这类对传动平稳性有基础要求、但轴向安装空间受限的工况。不同于斜齿齿轮会产生轴向分力的特性，直齿齿轮在啮合过程中仅存在径向受力，对配套支撑轴承的选型要求更简单，不需要额外考虑轴向载荷的抵消结构，能有效压缩整套传动组件的安装空间与制造成本。

从实际设计逻辑来看，这款齿轮的齿形采用标准渐开线齿廓，20度压力角的选型是目前通用传动领域的通用配置，这个压力角下的齿根厚度足够，齿面接触强度与齿根弯曲强度能达到较好的平衡，既不会因为压力角过小导致齿根偏薄、重载下易断齿，也不会因为压力角过大导致啮合径向力激增、加剧轴承磨损。齿数选定为23，刚好跨过了标准渐开线齿轮不发生根切的最小齿数临界值，不需要做额外的齿顶高变位修正就能避免根切问题，能大幅简化加工工序，滚齿加工时不需要调整变位系数参数，普通精度等级的滚齿设备就能稳定加工出合格齿形，适合批量配套生产。

结构细节上，齿轮中心设置的通孔为安装轴孔，孔径按照配套传动轴的外径做公差匹配，常规应用下多采用H7级间隙配合或者轻微过渡配合，方便装配时的轴向推入，同时能保证传动过程中不会出现轴与孔的相对晃动。齿轮的轮毂厚度与齿宽保持匹配比例，能保证与传动轴的接触长度足够，避免键连接部位出现应力集中导致的轮毂开裂。齿部的加工精度可根据实际传动需求调整，若是普通 open 式传动、对转速要求不高的场景，采用9级精度即可满足使用需求；若是封闭减速箱内的油浴润滑传动，可将精度提升至8级，降低啮合过程中的噪音与齿面磨损。

实际选型适配时，需要注意安装边界的匹配：齿轮的外径是齿顶圆所在的圆周尺寸，安装时要保证齿顶圆与周边壳体、相邻传动件之间预留至少1.5倍模数的安全间隙，避免运行过程中因为装配误差或者轴系挠度变形导致齿顶与周边结构发生剐蹭。中心孔的键槽尺寸需要与传动轴上的平键规格严格对应，键的顶面与轮毂键槽顶面要预留0.1-0.2mm的间隙，侧面则需要采用过渡配合，保证扭矩传递过程中不会出现键的侧向窜动。这类直齿轮的啮合中心距需要严格按照两齿轮的分度圆半径之和进行装配，中心距偏差过大会导致啮合侧隙异常，侧隙过小会出现卡齿、齿面过早磨损，侧隙过大则会导致传动回程差超标，反向传动时出现明显的冲击噪音。

在实际应用场景中，这类齿轮不需要复杂的轴向定位结构，仅需要在轴上对应位置加装轴用挡圈或者锁紧套，就能限制齿轮的轴向窜动，装配维护难度远低于斜齿、锥齿等其他齿轮类型。对于传动负载波动不大、转速不超过1500转每分钟的平行轴传动场景，这款齿轮的结构强度完全能覆盖长期运行的需求，日常维护仅需要定期在齿面涂抹润滑脂或者更换箱体内的润滑油，就能保证较长的使用寿命。
