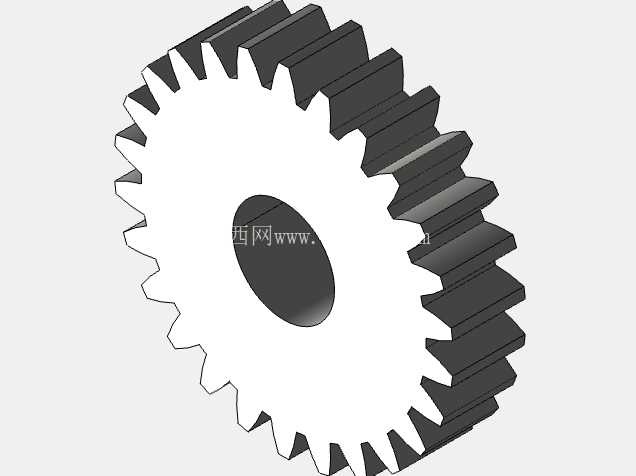

在轻载传动的工装夹具、小型输送设备的动力传递环节,这类英制直齿轮常作为平行轴间定传动比的核心传动件使用,相比斜齿轮它没有轴向分力,安装时不需要额外配置承受轴向载荷的轴承组,对支撑结构的设计要求更低,很适合布局紧凑、轴向空间受限的传动工位。从实际使用场景来看,这类齿轮多适配英制规格的传动轴系,常见于进口小型自动化设备的备件替换、老式压铸模具配套的抽芯机构传动、轻工机械的进给单元动力传递,啮合过程中轮齿沿全齿宽同时进入和退出啮合,传动的瞬时传动比稳定,不会出现斜齿轮传动时的轴向窜动问题,在转速不超过1500rpm、传递扭矩不大的工况下,传动可靠性表现十分稳定。
设计这类齿轮时,首先要匹配安装轴的孔径尺寸,这里孔径取外径的固定占比,是为了保证轮体的结构强度足够,不会在传递额定扭矩时出现轮毂开裂的问题;齿宽设置为0.5英寸,是综合考虑啮合接触面积和轮齿抗弯强度的结果,齿宽过窄会导致轮齿单位面积承受的压应力过大,容易出现齿面点蚀,齿宽过宽则会提高对两轴平行度的安装要求,一旦安装出现偏斜,就会出现轮齿一端接触应力集中,加剧局部磨损。齿距采用12的英制径节对应参数,20度压力角是目前直齿轮应用最广泛的压力角取值,相比14.5度压力角的老款英制齿轮,它的齿根厚度更大,轮齿的抗弯强度更高,相同模数下能传递的扭矩更大,同时齿顶厚度不会过薄,避免高频啮合时出现齿顶崩边的问题。
从安装边界来看,齿轮的外径是确定传动中心距的核心参数,两啮合齿轮的中心距公差需要控制在IT7级精度范围内,中心距过大会导致齿侧间隙过大,传动时出现冲击噪音,中心距过小则会导致轮齿啮合过紧,齿面磨损加剧,甚至出现卡滞无法转动的问题。齿轮的端面需要和安装轴的轴肩贴合,轴向固定可以采用紧定螺钉或者键连接的方式,键槽的位置需要和轮齿的位置错开,避免键槽处的应力集中导致轮毂断裂。实际建模过程中,齿廓的渐开线绘制需要严格匹配参数,齿根过渡圆角的取值要符合工艺要求,避免加工时出现应力集中点,轮齿的拔模斜度需要适配压铸或者粉末冶金的加工工艺,确保零件成型后能顺利脱模,不需要额外的二次修型就能直接用于装配。
这类直齿轮的传动没有轴向力,支撑轴可以选用深沟球轴承即可满足使用要求,不需要搭配角接触轴承或者推力轴承,能有效降低整套传动机构的物料成本和装配复杂度,在小型传动工位的设计中,选用这类参数成熟的直齿轮,能大幅缩短设计周期,不需要从零开始计算齿廓参数,直接匹配对应齿数的啮合齿轮就能完成传动链的搭建。日常维护中,这类齿轮的啮合面需要定期涂抹润滑脂,减少齿面的干摩擦,能有效延长齿轮的使用寿命,因为是直齿啮合,润滑脂不容易被轴向甩出,维护周期比斜齿轮更长,适合不方便频繁加注润滑剂的封闭传动腔使用。在压铸模具的开模传动结构中,这类齿轮常和齿条配合使用,将旋转运动转化为直线运动,带动抽芯机构完成动作,因为直齿轮和齿条的啮合是线接触,传动的位置精度更高,能保证抽芯动作的行程准确,不会出现斜齿啮合时的轴向位移偏差,避免抽芯不到位导致的铸件成型缺陷。
