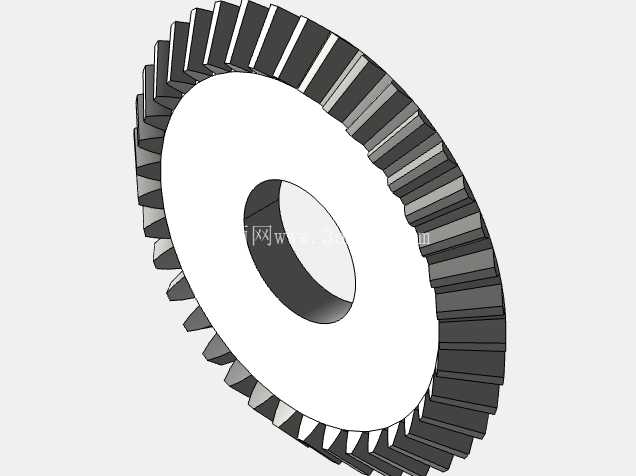

38齿90度轴交角直齿锥齿轮传动件

　　在各类相交轴动力传递场景中，直齿锥齿轮始终是中小载荷、定传动比工况下的核心基础零件，这款38齿锥齿轮正是针对90度轴交角的传动需求完成的结构设计，日常多见于小型机床进给箱、农用机械传动端、轻工设备换向机构、小型减速机输入输出换向单元中，承担着改变动力传递方向、匹配额定传动比的核心作用。不同于平行轴传动的圆柱齿轮，锥齿轮的轮齿分布在截锥面上，设计时首先要确定的就是轴交角与分锥角参数，这款齿轮采用90度轴交角的常规配置，分锥角的计算完全匹配配对齿轮的齿数比，保证啮合时节锥母线能够完全重合，避免安装后出现单侧接触、载荷集中的问题。从结构上看，这款齿轮采用辐板式结构，中心设置通孔用于安装定位，内孔与轴的配合可根据实际载荷选择过渡配合或者小间隙配合，配合段的长度经过核算，能够保证齿轮安装后不会出现轴向窜动，同时避免过长的配合段增加不必要的加工难度。轮齿部分采用标准直齿齿形，压力角选用通用的20度值，模数设定为2，齿宽按照分锥母线长度的30%取值，这个取值范围是直齿锥齿轮设计中的常用区间，既能够保证足够的轮齿啮合接触面积，满足额定扭矩下的接触强度与弯曲强度要求，又不会因为齿宽过大导致轮齿小端加工难度陡增，同时避免载荷沿齿宽分布不均的问题。

　　实际应用中，这类直齿锥齿轮的安装精度要求相对螺旋锥齿轮更低，不需要复杂的调整垫片组来控制接触区，对于维护更换、小批量设备装配的场景十分友好，在小型食品加工设备的传动换向、包装机械的动力转向、木工机械的进给传动中，这类齿轮的应用占比很高，因为其加工成本低、替换方便，不需要专用的螺旋齿加工设备就能完成量产，后期维护时配件获取难度低。设计过程中，轮齿的齿向线全部指向节锥顶点，保证啮合过程中齿面能够实现线接触，而非点接触，这一点直接决定了齿轮运转的平稳性与使用寿命，建模时需要严格保证齿顶锥、齿根锥与分锥的锥顶重合，避免出现齿顶间隙不均匀、啮合卡滞的问题。

　　齿轮的端面没有设置额外的减重孔，是因为这类小模数锥齿轮本身辐板厚度不大，额外开孔反而会增加加工工序，同时削弱辐板的结构强度，在承受冲击载荷时容易出现辐板开裂的问题。安装边界上，齿轮的轴向定位依靠轴肩与锁紧螺母配合即可，不需要设计额外的定位止口，因为中心通孔的轴线与分锥轴线的同轴度在建模时已经严格约束，装配时只要保证轴的加工精度，就能满足齿轮的啮合精度要求。实际选型时，需要注意配对齿轮的安装距参数，两个锥齿轮的安装距之和要匹配箱体的内腔尺寸，避免轮齿啮合过深或者过浅，过深会导致齿根干涉，运转时出现异响甚至断齿，过浅则会导致重合度不足，承载能力下降，传动平稳性变差。

　　这类直齿锥齿轮的润滑方式根据转速不同可选择脂润滑或者油润滑，转速低于1000转每分时采用脂润滑即可满足要求，更高转速下则需要采用飞溅润滑，保证齿面啮合区有足够的润滑油膜，降低齿面磨损。从建模逻辑上看，首先绘制分锥、齿顶锥、齿根锥的基础轮廓，通过齿形方程绘制单个轮齿的截面轮廓，沿齿向线扫描切除得到单个齿槽，再通过圆周阵列得到全部38个轮齿，最后对齿端、孔口位置做倒角处理，去除锐边，避免装配时划伤操作人员，同时减少应力集中。在实际设备维护中，这类齿轮的失效形式多为齿面磨损或者轮齿折断，多数是因为安装时接触区调整不当、长期过载或者润滑不足导致，只要按照设计参数保证安装精度、定期维护润滑，就能达到设计预期的使用寿命。不同于大模数重载锥齿轮需要采用合金钢渗碳淬火处理，这类小模数锥齿轮根据载荷不同可选用45号钢调质处理，或者工程塑料材质用于低载荷、低噪音要求的场景，比如办公设备、小型家用机具的传动端，塑料材质的锥齿轮运转噪音更低，不需要额外润滑，成本也更低。
