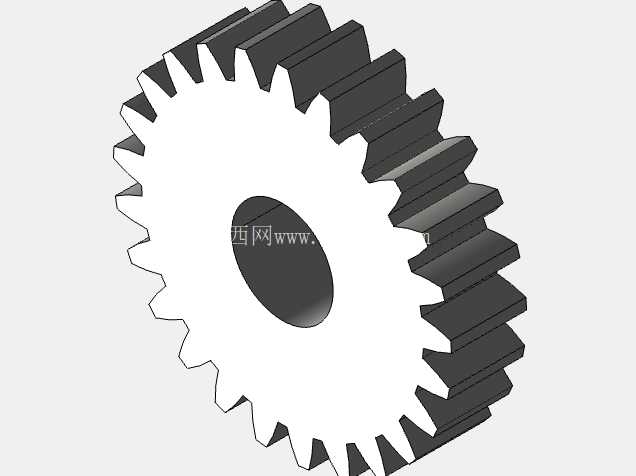

英制25齿直齿传动齿轮结构

　　从实际安装适配的角度看，这款齿轮的内孔尺寸设置为外径的30%，这个比例是经过多场景安装验证的通用取值，既不会因为内孔过小导致轴的承载能力不足，也不会因为内孔过大削弱齿轮轮毂的结构强度，能适配常规的平键连接方式，安装时只需要按照轴径加工对应键槽，就能完成和传动轴的周向固定，不需要额外定制特殊连接结构。齿宽设置为0.5英寸，这个尺寸刚好匹配12径节齿轮的常规齿宽取值范围，在保证齿面接触强度足够的前提下，不会因为齿宽过大导致轴向安装空间占用过多，也不会因为齿宽过窄出现齿面接触应力集中、过早磨损的问题。在轻工输送、小型机床进给、压铸模周边辅助传动这类对传动精度要求适中、安装空间紧凑的英制单位设备场景里，直齿圆柱齿轮始终是动力传递环节的核心基础零件，这款25齿的英制直齿轮，正是针对这类场景做的参数适配设计。不同于公制齿轮以模数为核心的参数体系，英制直齿轮采用径节作为齿形基准，这款齿轮选用12径节、20度压力角的齿形参数，是英制传动体系里应用极广的通用齿制，能直接和同径节、同压力角的其他齿数齿轮完成啮合，不需要额外做齿形修配就能满足常规工况下的传动比匹配需求。

　　从设计思路上看，这款齿轮没有做多余的结构修饰，整体采用实心辐板式结构，因为25齿的直齿轮外径尺寸不大，实心结构的加工工艺性更好，不管是采用滚齿、插齿还是铣齿加工，都能快速完成齿形加工，不需要额外做减重孔的工序，能有效降低加工成本，适合批量配套使用。在实际设备运行中，直齿轮的传动没有轴向力，所以支撑轴的轴承只需要承受径向载荷，能简化轴承选型和支撑结构的设计，这也是很多小型传动机构优先选用直齿轮的核心原因，这款25齿的直齿轮在啮合过程中，齿面接触线是和齿轮轴线平行的，啮合过程是沿整个齿宽同时进入、同时退出，传动的瞬时传动比稳定，不会出现斜齿轮传动的轴向分力问题，对安装支座的结构强度要求更低。

　　在压铸模具的开模辅助传动、小型输送线的辊筒传动、老式英制机床的进给传动这类场景里，这类齿轮的更换频率不低，因为直齿轮的失效形式大多是齿面磨损或者轮齿断裂，只要参数匹配，替换后就能快速恢复设备运行，不需要对整个传动系统做重新调校。这款齿轮的齿顶圆、齿根圆尺寸都是严格按照英制径节齿轮的标准公式计算得出，齿顶高取1/径节，齿根高取1.157/径节，齿侧间隙留量符合通用传动的公差要求，既能保证啮合时不会出现卡齿、顶齿的问题，也不会因为侧隙过大导致传动反向空程量超标。

　　从安装边界来看，这款齿轮的轴向定位只需要在轮毂两侧加装轴用挡圈或者锁紧轴套就能完成，不需要额外设计复杂的轴向固定结构，因为直齿轮传动没有轴向窜动的趋势，简单的定位结构就能满足长期运行的固定需求。在做三维建模的时候，齿形的渐开线是严格按照基圆尺寸生成的，基圆直径由分度圆直径和压力角计算得出，保证齿形的啮合精度和标准齿制完全一致，导入到装配环境中时，只需要按照中心距参数和配对齿轮做啮合约束，就能直接做运动仿真，验证传动过程中是否存在干涉、传动比是否符合设计要求，不需要再对齿形做二次修正。对于设备维护人员来说，这类标准参数的英制直齿轮不需要测绘复杂的定制参数，只要确认齿数、径节、压力角、齿宽和内孔尺寸，就能直接替换使用，能大幅缩短设备停机维修的时间，在很多沿用英制单位标准的老旧进口设备维修场景里，这类标准齿轮的适配性优势非常明显。
