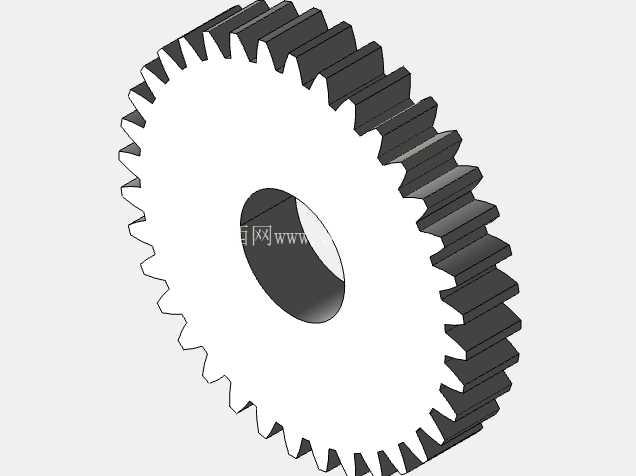

英制参数36齿直齿传动齿轮结构

项目分类:齿轮 发布时间:2026-06-18 ID:1185605
  • 英制参数36齿直齿传动齿轮结构

  这款直齿圆柱齿轮在常规轻工输送设备、小型压铸辅机的动力传递链路中应用十分广泛,日常接触到的小型工装夹具传动组、半自动压装工位的同步传动单元里,经常能见到同参数规格齿轮的身影。不同于大模数重载齿轮的厚重设计,这款英制直齿轮的齿部参数完全适配轻载定比传动场景,20度标准压力角的选型,是兼顾传动效率与齿根抗弯强度的常规工程选择,既不会因为压力角过小导致齿根承载能力不足,也不会因为压力角过大造成传动过程中径向分力占比过高,增加配套轴承的径向负载。

  从结构设计逻辑来看,这款齿轮采用了实心辐板式的基础结构,没有多余的减重孔设计,一方面是因为本身齿宽尺寸不大,整体重量控制在合理区间,不需要额外做减重处理;另一方面实心结构在小批量加工时,能减少铣削工序的走刀路径,降低加工环节的成本投入,同时也能避免减重孔带来的应力集中问题,在频繁正反转的传动场景下,能有效降低辐板位置出现疲劳裂纹的风险。齿轮的内孔设计为直孔结构,孔径尺寸按照配套轴径的外径比例设置,安装时可以通过平键配合实现周向固定,搭配轴端挡圈就能完成轴向定位,不需要额外设计复杂的轮毂锁紧结构,这种安装方式在中心距固定、传动比恒定的开式传动场景中拆装十分便捷,日常维护时不需要拆解整个传动组就能单独更换磨损的齿轮。

  齿部的加工精度适配常规的铣齿加工工艺,齿面没有做额外的硬化处理,适合转速不高、负载平稳的传动场景,比如小型输送带的动力输入轴端、压铸模周边的辅助送料机构传动位,这类场景没有剧烈的冲击负载,齿轮运行过程中齿面接触应力稳定,能保证较长的使用寿命。在实际选型适配时,需要注意这款齿轮的齿距为英制参数,不能和公制同齿数的齿轮直接啮合,否则会出现齿侧间隙不均、传动卡滞、异常磨损的问题,配对齿轮必须保持相同的模数(英制径节对应换算后参数一致)、相同的压力角,同时安装时要严格控制两齿轮的中心距偏差,中心距过大会导致齿侧间隙过大,传动过程中出现反向冲击空程,中心距过小则会导致齿面啮合过紧,运行时温升过快,加剧齿面磨损。

  从安装边界来看,这款齿轮的齿顶圆尺寸和齿宽尺寸适配常规的轴承座安装间距,安装时不需要额外调整周边的支撑结构,只要保证轴的同轴度符合要求,就能实现平稳传动。在三维建模过程中,齿廓的生成严格按照渐开线生成逻辑完成,齿根过渡圆角的设置符合常规加工工艺的圆角半径,不会出现应力集中的尖角结构,齿向方向没有做修形处理,完全适配直齿传动的啮合特性,模型的装配基准完全以内孔轴线和齿轮端面为基准,和实际加工时的定位基准保持一致,在做装配仿真时,可以直接导入模型完成干涉检查,不需要额外调整基准位置。日常设备维护中,这类直齿轮的检查重点主要是齿面磨损情况和内孔与轴的配合间隙,当齿面磨损量超过齿厚的一定比例时,就需要及时更换,避免出现断齿卡滞设备的问题;如果内孔和轴的配合间隙过大,会导致传动过程中齿轮出现径向跳动,进一步加剧齿面的不均匀磨损,严重时还会影响整个传动链的传动精度。
