连杆传动用转向节接头连接组件

在各类需要传递轴向拉伸载荷同时允许小幅度角度偏转的连杆传动场景中，这类转向节接头组件是应用极为广泛的核心连接部件，常见于工业自动化连杆机构、工程机械操纵连杆、车辆转向传动支路、轻工设备往复运动机构等场景，用来解决两根刚性连杆之间存在微量安装不对中、工作过程中存在小角度相对摆动的载荷传递问题，避免连杆因附加弯矩出现早期疲劳断裂。

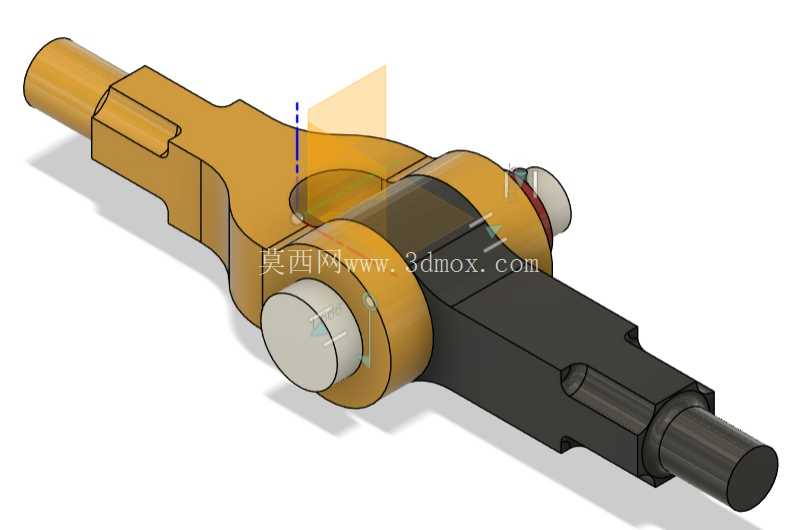

从实际功能实现逻辑来看，这套组件通过叉形端、眼杆端、销轴与锁止元件的配合形成铰接副，叉形端的双支耳开有同轴销孔，眼杆端的单耳插入两支耳间隙后穿入销轴完成铰接，销轴端部设置锁止结构防止工作过程中销轴脱出，铰接副的配合间隙经过精准控制，既可以保证绕销轴轴线的灵活转动，又不会因为间隙过大造成传动过程中的冲击异响。工作状态下，当两根连杆传递轴向拉力时，铰接结构可以自适应补偿连杆之间的微小角度偏差，抵消安装过程中存在的同轴度误差，也能适配机构运动过程中连杆轨迹带来的角度变化，让拉力始终沿杆体轴线方向传递，避免杆体承受额外的弯曲载荷，大幅提升整套连杆机构的疲劳寿命。

设计过程中首先要明确安装边界的约束条件，叉形端外伸杆体与眼杆端外伸杆体均采用等直径圆柱轴段设计，可适配标准杆端连接座、锁紧螺母等通用连接件，两支耳的间距与眼杆端单耳厚度采用小间隙配合，保证铰接转动无卡滞；销孔与销轴的配合公差选用基孔制间隙配合，表面粗糙度要求控制在Ra1.6以内，降低铰接转动过程中的磨损速率。整体建模过程中采用参数化设计逻辑，将杆体直径、支耳厚度、销孔直径、铰接中心到杆端的距离等核心尺寸设置为可变参数，后续针对不同载荷等级的应用场景调整参数时，可自动更新所有关联特征，保证各配合面的尺寸匹配关系不会出错，同时装配层级中添加了同轴、面重合等实际装配约束，完全还原真实装配状态下的零件位置关系，可直接用于后续的机构运动仿真、干涉检查环节。

从结构强度设计角度，叉形端两支耳的过渡位置采用大圆角过渡，避免应力集中造成支耳断裂，销轴选用调质处理的合金结构钢材质，接触面可根据使用工况添加润滑槽或者耐磨衬套，降低长期往复摆动过程中的磨损量；锁止元件可根据使用场景选用开口销、锁紧挡圈或者轴端盖板，满足不同振动等级工况下的防松需求。在实际选型应用时，需要根据连杆传递的最大拉伸载荷、工作过程中的最大摆角、安装空间的尺寸边界来匹配对应规格的接头组件，安装时需要保证销轴的轴向固定可靠，铰接副处根据维护周期添加润滑脂，避免干磨造成铰接间隙快速增大影响传动精度。这类铰接接头相比刚性连接接头，最大的优势就是可以补偿多维度的小角度偏差，降低连杆机构的安装精度要求，同时在受冲击载荷时可以通过微小转动缓冲部分冲击能量，在各类中低速往复运动的连杆机构中都能看到这类结构的应用，小到轻工机械的往复送料机构，大到工程机械的操纵连杆、车辆的转向传动支路，这类接头的可靠性直接影响整套机构的运行稳定性。建模过程中对每个零件的细节都做了还原，包括销轴端部的锁止孔、杆体端部的连接螺纹退刀槽、支耳处的铸造圆角，完全符合实际加工工艺要求，不存在无法落地的工艺特征，可直接作为同类产品设计的参考模型，也可导入仿真软件完成铰接副的运动学、静力学仿真分析，验证不同载荷下的结构应力分布与运动轨迹是否符合设计预期。
