欧宝通用汽车凸轮轴固定保持架结构

在乘用车发动机配气机构的装配体系中，凸轮轴的轴向定位与推力承载是决定配气相位精度、降低运转磨损的核心环节，这款适配90年代至2000年款欧宝、通用系列车型的凸轮轴固定件，正是承担这一功能的关键结构件。从实际装车场景来看，该部件布置在发动机右侧分配器组件的后侧安装位，紧邻凸轮轴轴端与缸体结合面，既要完成凸轮轴的轴向窜动限位，又要充当凸轮轴推力轴承的保持架结构，集成了定位、承载、轴承限位三重功能，相比分体式的固定座加保持架设计，一体化的结构减少了装配工序，也降低了多零件配合带来的累积公差风险。

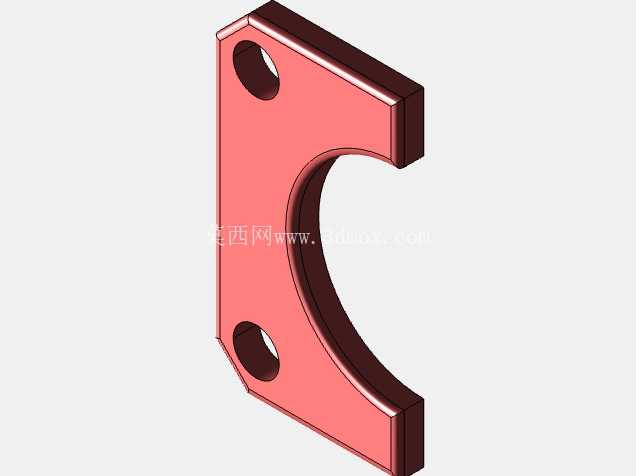

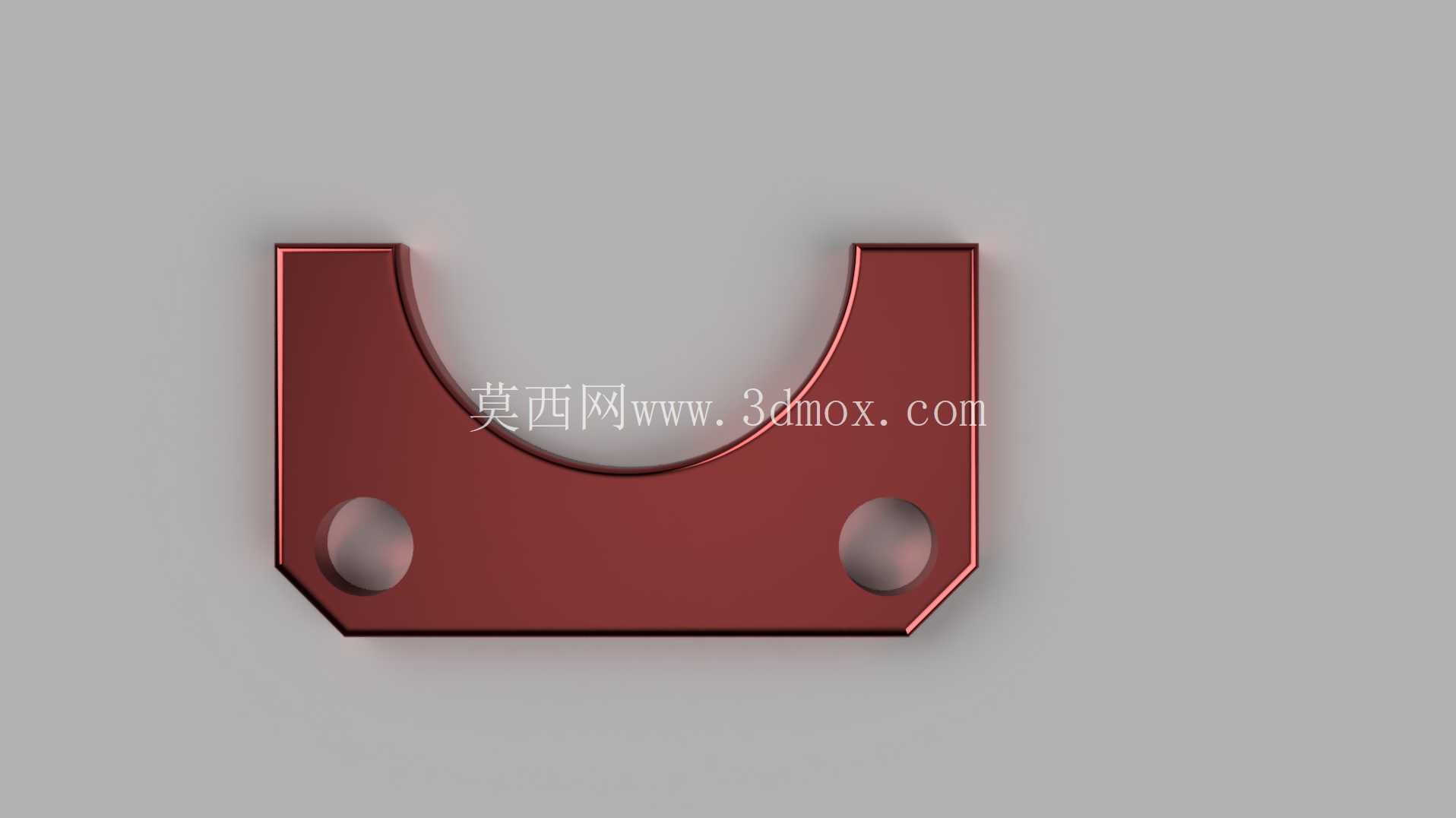

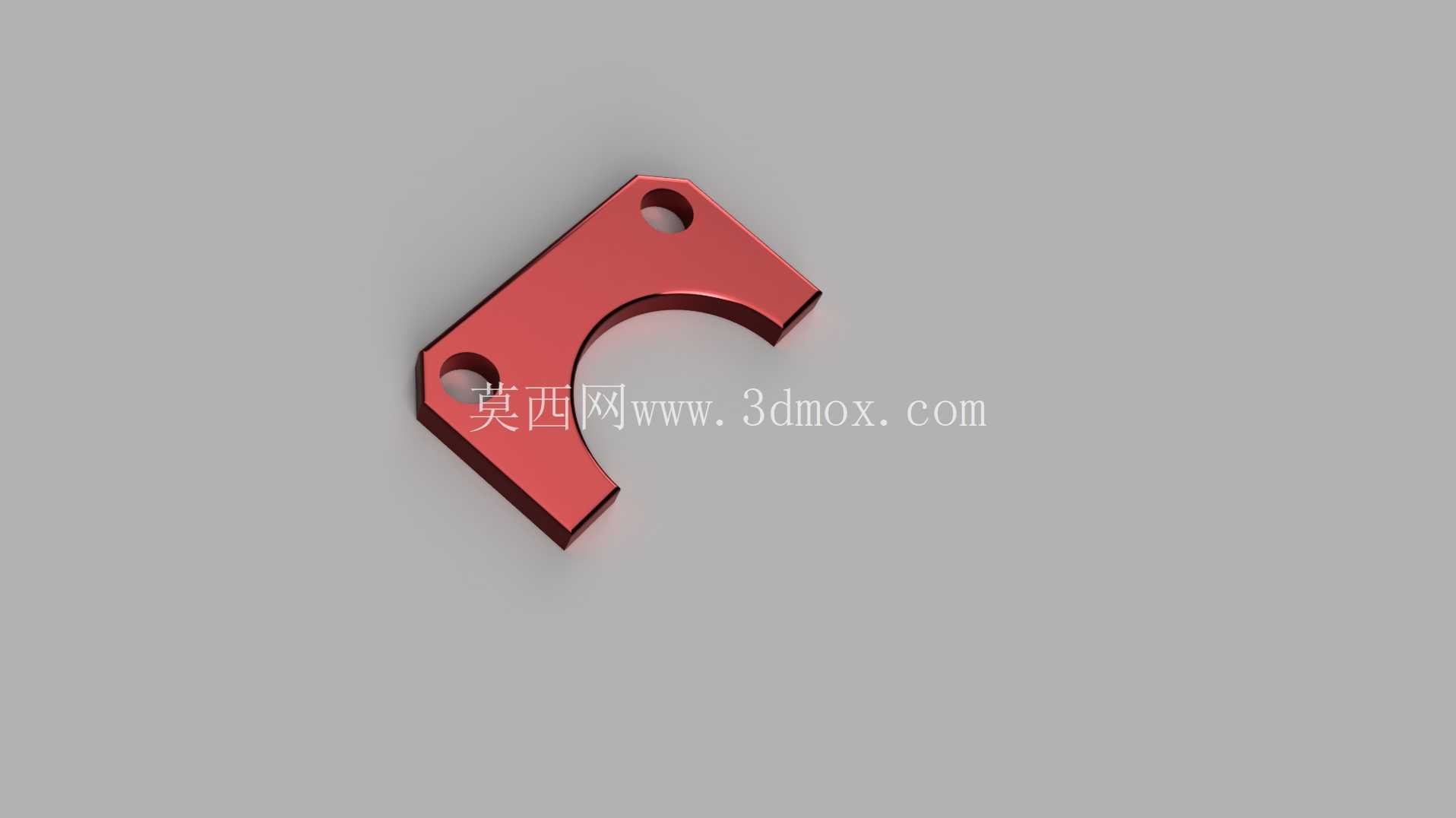

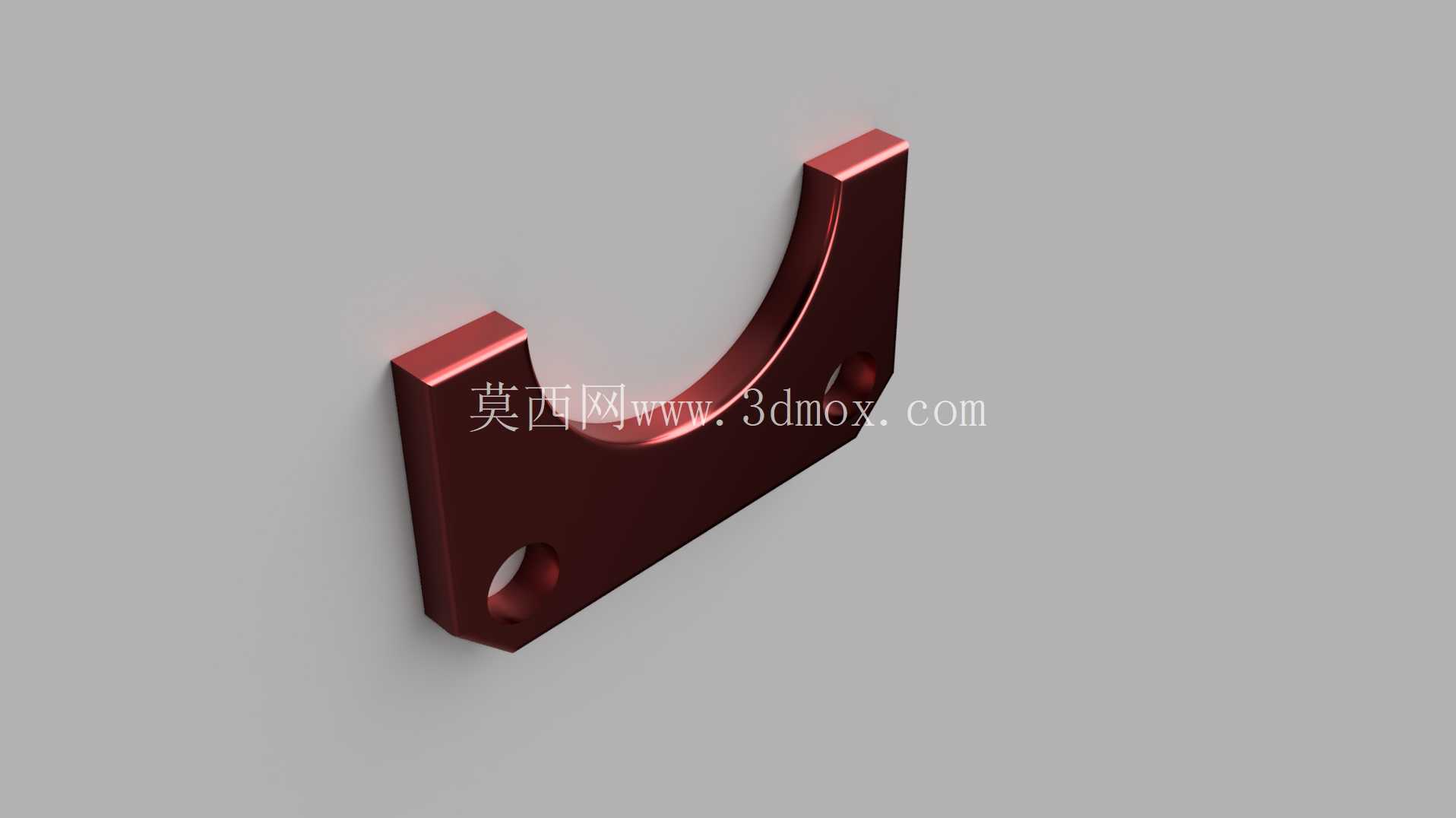

从结构设计逻辑来看，该零件采用半开口C型主体构型，主体截面为等厚矩形结构，红色涂装的金属基体具备足够的结构刚度，能够承受凸轮轴运转过程中产生的周期性轴向推力。零件上设置的两个圆形安装孔，位置与缸体上的预装螺栓孔完全匹配，安装时无需额外调整定位，螺栓穿过孔位锁紧后即可完成零件的固定，开口侧的弧形内轮廓与凸轮轴轴颈的外圆尺寸适配，安装后内弧面与轴颈保持合理的配合间隙，既不会干涉轴的正常旋转，又能限制轴的轴向位移量，将窜动量控制在发动机设计允许的0.1-0.3mm区间内，避免因窜动过大导致的配气相位偏移、气门开闭时序错乱问题。

作为推力轴承的保持架使用时，该零件的内侧平面与推力轴承的端面贴合，能够对轴承的滚体或垫片起到侧向限位作用，防止轴承在高速运转过程中出现偏移、脱落，同时自身的结构强度可以分散轴承传递来的轴向载荷，将载荷均匀传递到缸体安装面上，避免局部应力集中导致的缸体接触面压损。零件的外形尺寸完全适配对应机型的安装边界，整体外轮廓不会与周边的分电器、油管、线束支架等附件产生干涉，安装后与周边零件的最小安全间隙保持在3mm以上，满足发动机舱内的装配空间要求，维修更换时无需拆解周边过多附件，只需松开固定螺栓即可完成拆装，大幅降低了售后维修的操作难度。

从建模还原的角度来看，该零件的特征构建完全遵循实际加工工艺，主体结构采用拉伸特征生成基础实体，安装孔通过打孔特征完成，开口处的弧形轮廓与安装孔的位置度严格按照实物测绘尺寸设定，所有棱边的倒角、圆角都与实际零件保持一致，既还原了零件的真实外观，也能满足装配干涉检查、运动仿真的使用需求，结构设计人员可以直接参考该模型完成同类型凸轮轴固定件的构型设计，根据不同机型的轴颈尺寸、安装孔位调整对应参数，快速完成适配不同发动机型号的固定保持架结构开发，减少从零开始建模的重复工作量，也能通过该模型的结构逻辑理解集成式功能零件的设计思路，在后续的零部件设计中合理整合功能，减少零件数量，提升装配可靠性。
