工业仓储用96英寸线轴存放架结构设计

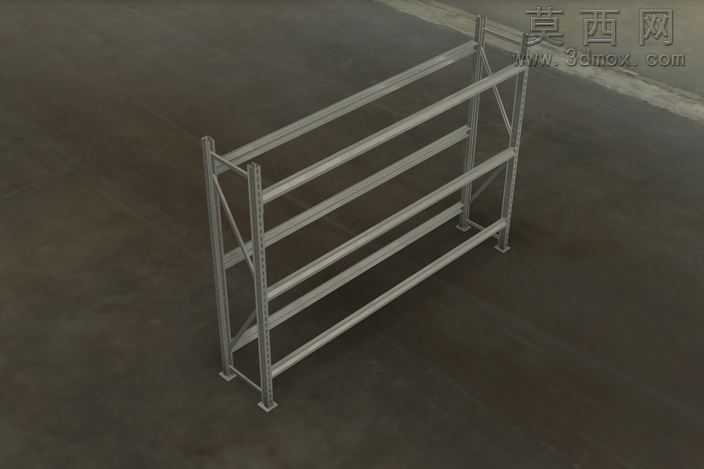

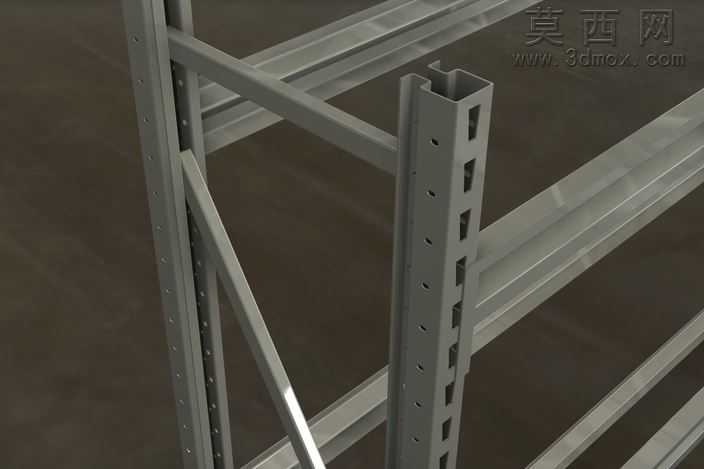

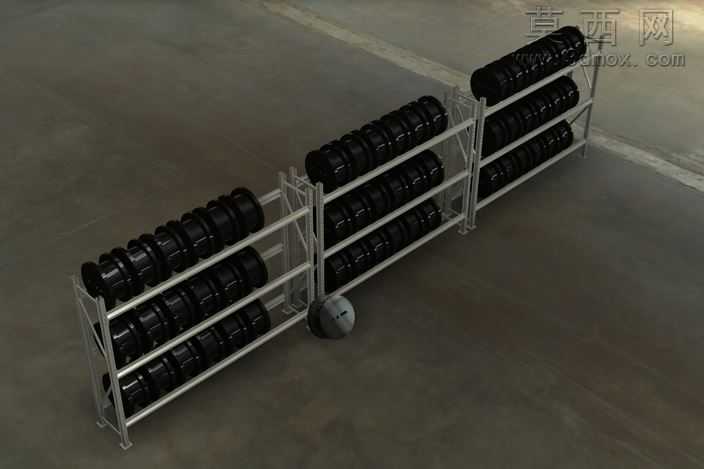

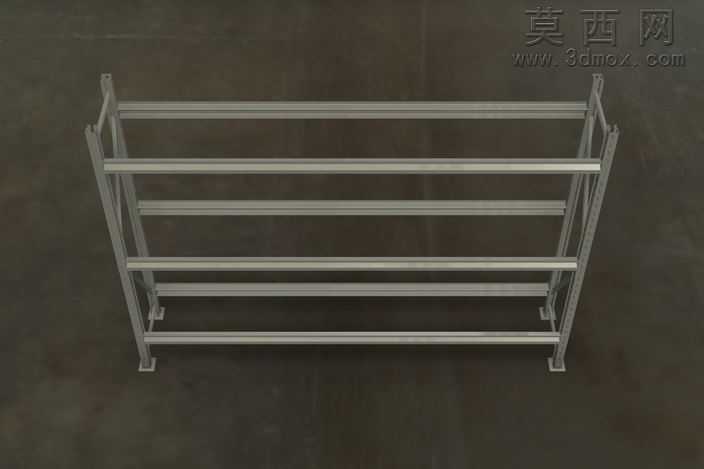

本作品为适配英制尺寸规范的工业线轴存放架三维设计，整体采用96英寸的标准规格尺寸，建模阶段严格遵循仓储货架的力学承载逻辑，以Autodesk Inventor为核心建模工具完成全参数化结构搭建。建模过程中首先完成主立柱的特征绘制，立柱采用带规则冲孔的C型冷弯型钢截面，冲孔间距严格匹配层板挂接的标准模数，每一处冲孔的尺寸、位置都经过参数化约束，确保后续层板高度可灵活调节，适配不同直径规格的线轴类物料存放需求。横向承载梁采用矩形空心型钢截面，通过端部的挂接结构与立柱冲孔实现无螺栓快装连接，建模时精准还原了挂接卡扣的咬合结构，同时在梁柱连接位置添加了斜向加强撑结构，斜撑采用等边角钢截面，通过焊接约束与梁柱构件形成稳定的三角受力体系，有效提升架体整体的抗侧移能力与满载状态下的结构稳定性。材质渲染阶段，整体架体赋予磨砂镀锌金属材质，还原工业仓储货架的真实表面质感，金属材质的粗糙度、反射率参数经过反复调试，既体现冷轧钢材的哑光金属质感，也避免过度反射造成的视觉失真，架体的冲孔边缘、焊接位置都做了细微的倒角与焊缝细节处理，让模型更贴近真实生产的工艺效果。设计思路上，这款线轴架主打工业生产场景下的线轴类物料规整存储，整体结构采用模块化拆分设计，所有构件都可实现拆解运输与现场快速组装，无需复杂的专用安装工具；层板的承载面预留了线轴定位的卡位结构，可防止存放的线轴发生滚动滑落，架体的底部预留了地脚安装孔位，既可以搭配可调脚杯实现地面不平整场景下的水平调节，也可以搭配膨胀螺栓实现与地面的固定连接，适配高位重载的存储需求。整体建模过程中所有构件的装配约束都完全符合实际装配逻辑，不存在干涉错位问题，可直接用于生产下料参考、仓储方案布局演示以及结构力学仿真验证，模型附带的渲染效果图清晰展现了架体的局部连接细节与整体结构形态，能够直观呈现产品的实际应用形态。
