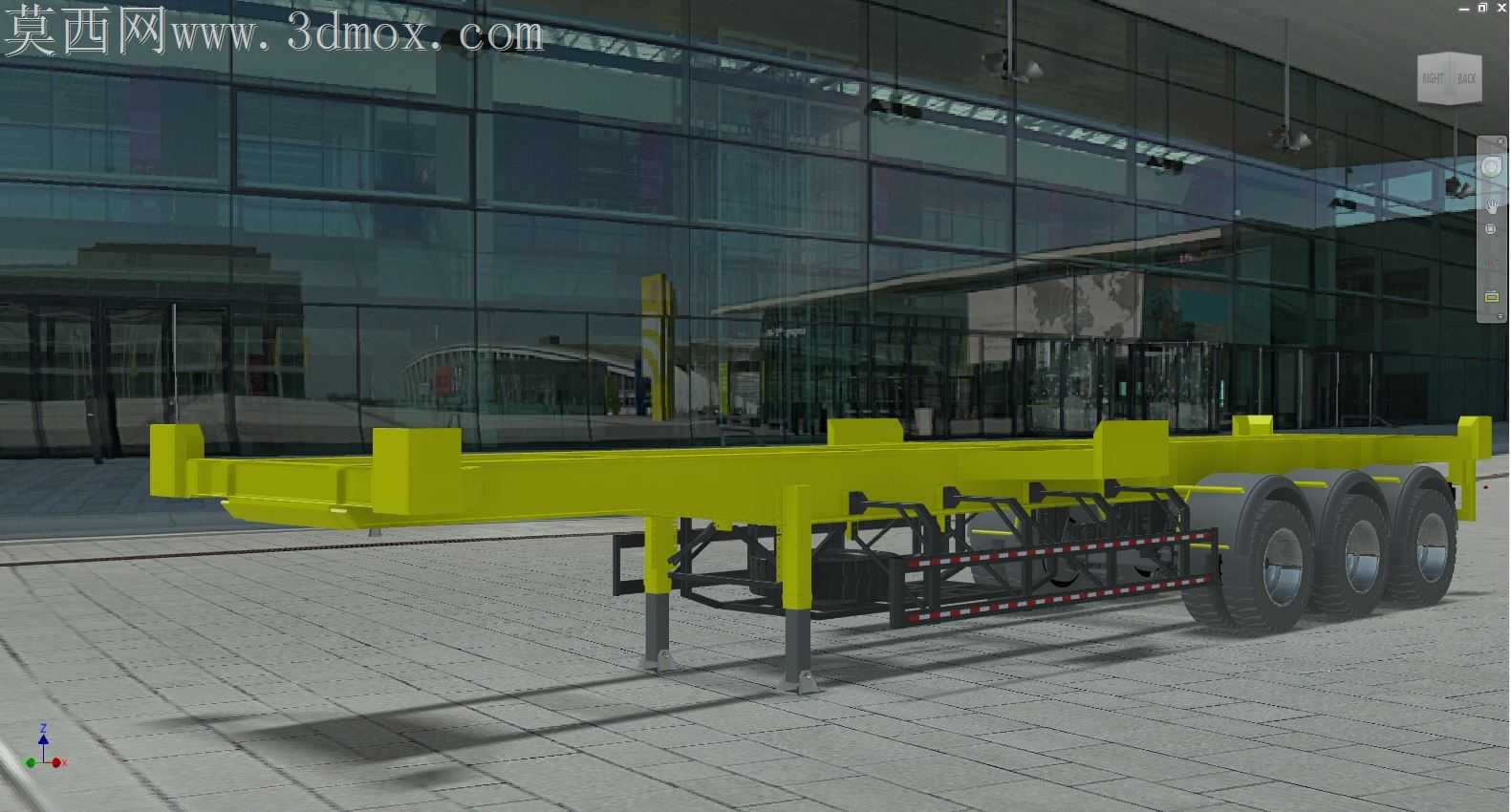

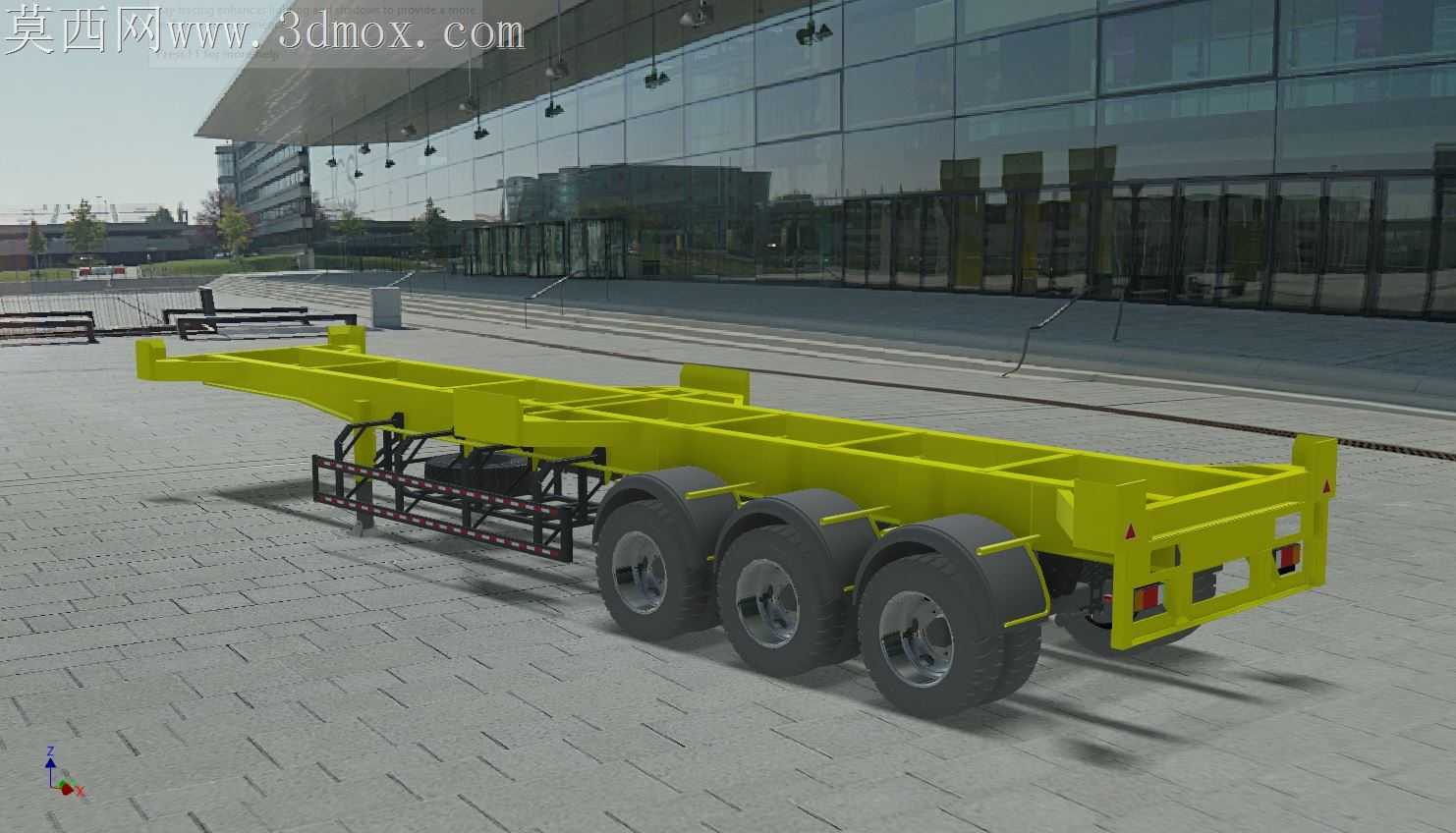

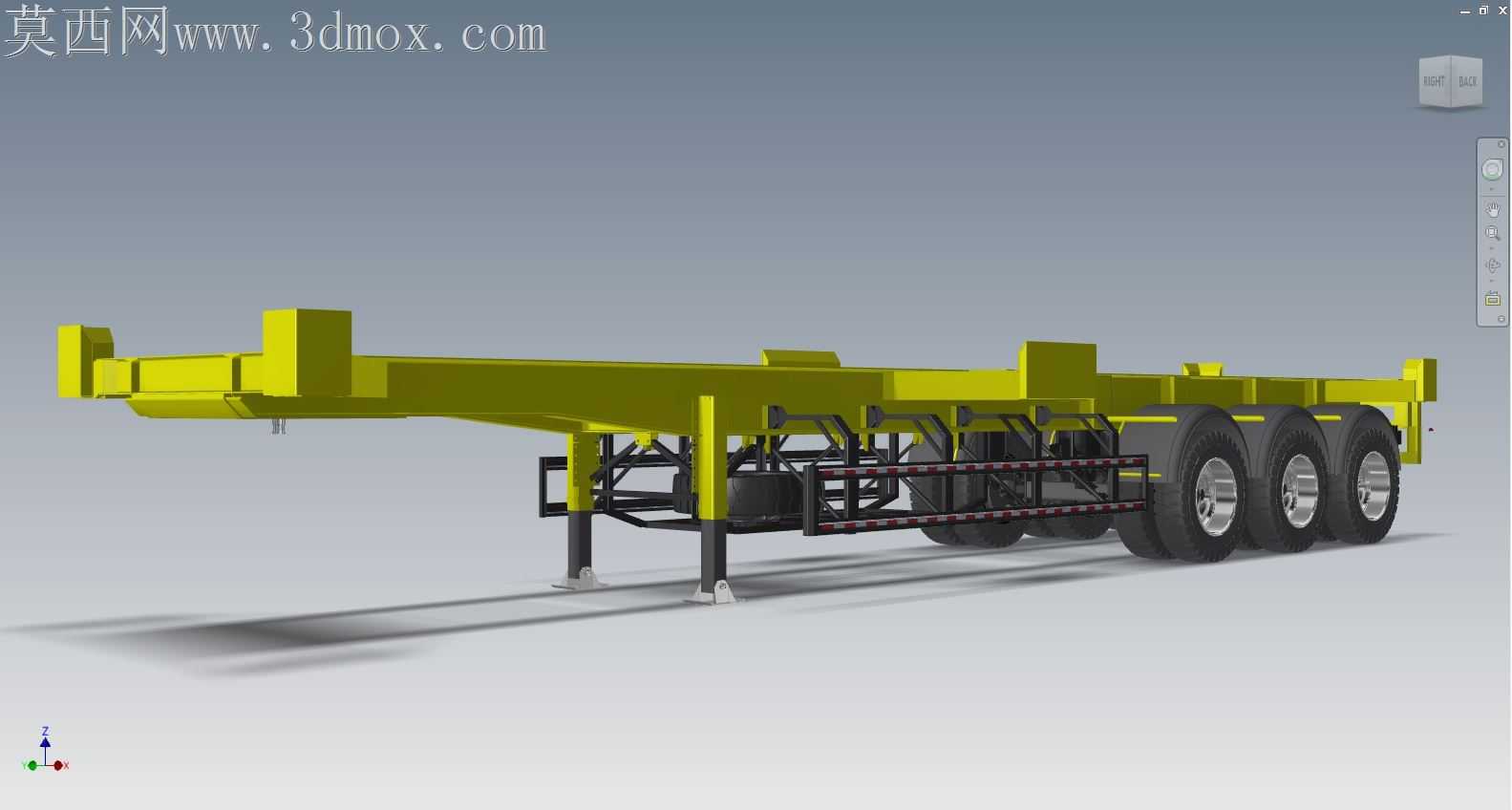

三轴钢板弹簧半挂车承载导向车架结构

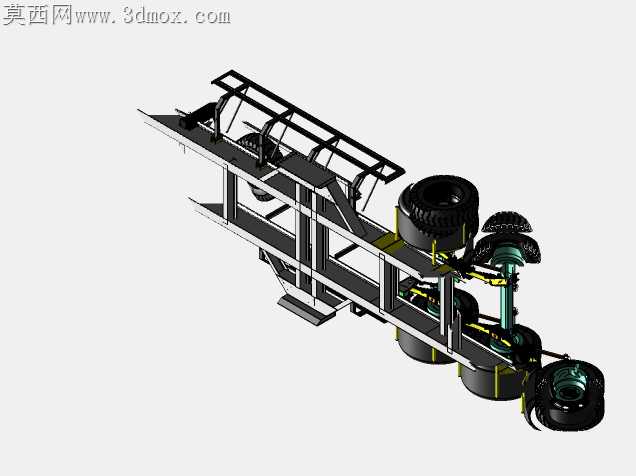

重载半挂车车架长期在非铺装路面颠簸工况下，最易出现的失效点集中在悬架安装位焊缝撕裂、纵梁局部应力集中导致的弯折变形，以及轴距偏差带来的轮胎偏磨问题，这款三轴半挂车导向车架的结构设计，正是围绕这些现场反馈的加工与使用痛点做了针对性的细节调整。车架主纵梁采用变截面钢板型材拼接结构，在靠近牵引销的前段做了高度收窄处理，既避让牵引车尾部的回转空间，也平衡了前段牵引载荷与后段承载载荷的刚度分布，避免等截面纵梁在载荷突变位置出现应力断层。三根车桥的安装支座没有采用常见的直接焊接在纵梁下翼面的方案，而是额外增设了贯通式的横梁加强衬板，衬板与纵梁腹板、下翼面采用三面围焊结构，焊接位置特意避开了纵梁的折弯圆角区——不少小厂加工时习惯把焊缝直接打在折弯应力带上，车辆满载过坑洼时焊缝处很容易顺着折弯线开裂，这种衬板外移的设计，把悬架传递上来的垂直冲击载荷分散到纵梁腹板的整面区域，不会集中在翼板边缘的薄弱位置。车架侧边的防护栏支架采用了分段式螺栓连接结构，而非整体焊接，这是考虑到日常运营中侧边刮擦是高频故障，分段结构可以单独更换变形的支架段，不用切割整个车架附属结构，降低后期维护的加工成本。车架尾部的导向架位置做了内凹式的尾灯与防撞块安装位，安装位的加强筋采用斜向布置，倒车时如果碰到货台，冲击力会顺着斜筋传导到主纵梁上，不会直接撞碎尾灯安装座。钢板弹簧的安装座上预留了0.8mm的轴向调整间隙，这个公差是结合实际装配经验设定的——如果间隙留太小，钢板弹簧在重载压缩时会因为侧向形变卡滞在支座里，导致悬架回位不畅；间隙留太大又会出现车桥横向窜动，高速行驶时车身发飘。车架上的各类线束固定支架都采用了外翻边设计，避免锐边割破线束护套，这些细节在很多粗放设计的车架模型里经常被忽略，但实际落地时恰恰是影响车辆年检与运营可靠性的关键。车轮安装位的轮眉间隙也做了匹配校核，满载状态下轮胎跳动到上止点时，与车架翼板的预留间隙刚好满足橡胶轮胎的形变余量，不会出现摩擦轮胎的隐患。
