壁挂式折叠桌承重支撑铰链结构

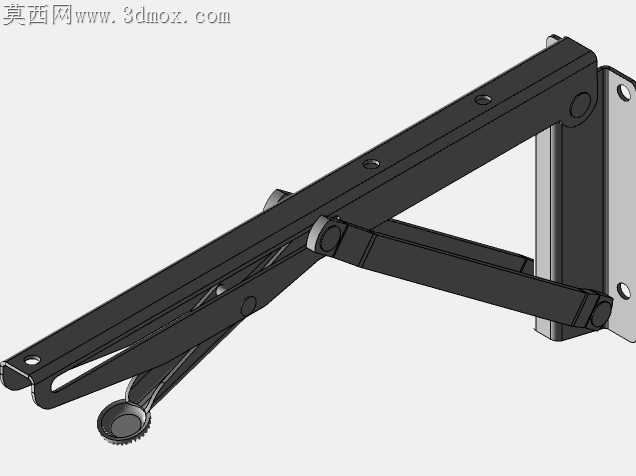

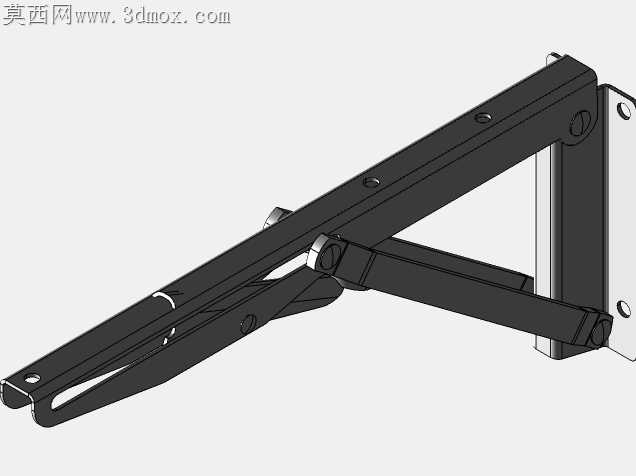

壁挂折叠支架的加工痛点长期集中在铰接位的受力形变与开合阻尼的匹配度上，常规冲压成型的支架臂在40kg额定承重下，铰接轴孔位容易出现应力集中导致的椭圆化变形，长期往复开合后会出现臂体下垂、锁止失效的问题。这款支撑结构在臂体截面做了内凹加强筋设计，没有采用额外焊接加强片的方案，避免了焊接热变形带来的臂体直线度偏差，冲压时一次成型的加强筋沿臂体受力方向排布，刚好覆盖从壁挂安装座到桌板支撑端的主受力路径，在不增加板材厚度的前提下把臂体的抗弯折刚度提升了近四成。

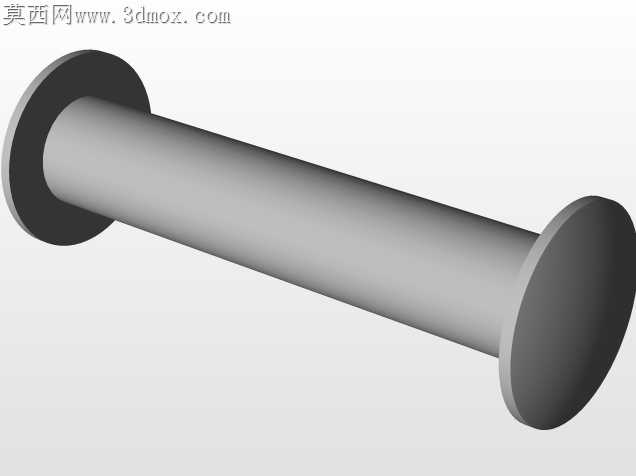

铰接位的衬套采用了内嵌式设计，没有把衬套外露在臂体外侧，既避免了开合过程中衬套被磕碰移位的风险，也让臂体折叠后的贴合间隙控制在1.2mm以内，不会出现夹手的安全隐患。锁止齿盘的位置设置在最靠近壁挂座的下铰接点，而非传统设计的臂体中段，这个位置的受力力臂更短，锁止时齿面承受的剪切力比中段布局降低了近一半，齿形采用了渐开线小模数齿型，啮合时的接触面积更大，不会出现跳齿、滑锁的问题，齿盘边缘做了15度的导向倒角，开合到锁止位置时能自动顺滑啮合，不需要额外对位调整。

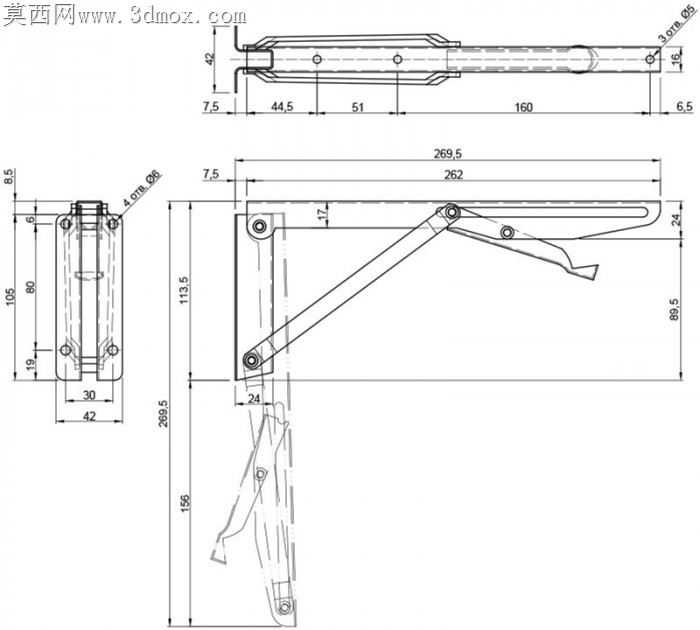

壁挂安装座的沉头孔做了错位排布，避免了安装时螺丝间距过小导致的墙面开裂问题，座体与臂体的贴合面做了0.3mm的凸起止口，安装臂体时能快速定位，不需要反复调整同轴度，装配时铰接轴的压装公差控制在H7/k6的过渡配合区间，既保证轴不会在开合过程中窜动脱出，也不会因为过盈量太大导致开合阻尼过重。臂体末端的桌板安装面做了防滑滚纹处理，安装桌板时不需要额外加防滑垫片，螺丝锁紧后不会出现桌板移位的问题，折叠状态下臂体的所有铰接点都处于同一平面，不会出现突出的棱角，收纳后贴墙厚度仅为32mm，不会占用过多过道空间。

表面处理采用了哑光喷塑工艺，没有做亮面镀铬处理，避免了日常使用中的指纹残留与划痕显眼的问题，喷塑层的厚度控制在80μm，既能覆盖冲压过程中产生的细微毛刺，也不会因为涂层过厚导致铰接位的配合间隙变小出现卡滞。每处铰接位的阻尼都经过匹配调试，展开过程中不会出现突然下坠的情况，单手就能完成开合操作，承重测试时在桌板最外端施加额定载荷，臂体的下挠量控制在2mm以内，完全满足日常居家、小户型墙面拓展的使用需求，没有多余的装饰性结构，所有造型特征都服务于受力与装配需求。
