复古敞篷车管状防滚拱形支架结构

这套管状拱形支架是面向小型复古敞篷休闲车型开发的乘员舱防护结构，核心作用是在车辆发生侧翻、倾覆工况时，为座舱内乘员预留足够的生存安全空间，避免车身结构受压变形直接侵入乘员头部区域，同时也能作为座舱区域的刚性加强构件，提升整车白车身的扭转刚度，减少非铺装路面行驶时的车身形变异响。从实际应用场景来看，这类结构多用于轻量化休闲代步车、复古改装敞篷车、小型越野休闲车这类没有封闭硬顶结构的车型，尤其是采用管式车身、玻璃钢或塑料外覆盖件的轻型车辆，本身座舱上部没有刚性承载结构，必须依靠独立的防滚支架提供上部防护能力。

设计层面优先选用了外径45mm的无缝钢管作为主体基材，这类管径的管材在轻量化和结构强度上取得了较好的平衡，不会因为管壁过厚带来过多的额外重量，也不会因为管径过小导致侧翻受力时出现弯折失效。主体弯管段采用了R200的弯曲半径，这个弯曲参数是结合管材折弯工艺特性确定的，45mm外径的钢管采用200mm的弯曲半径时，弯管处不会出现管壁起皱、截面椭圆度超差的问题，折弯后管材的力学性能保留率能达到90%以上，不需要额外在弯管处增加内衬加强结构，简化了加工工序。

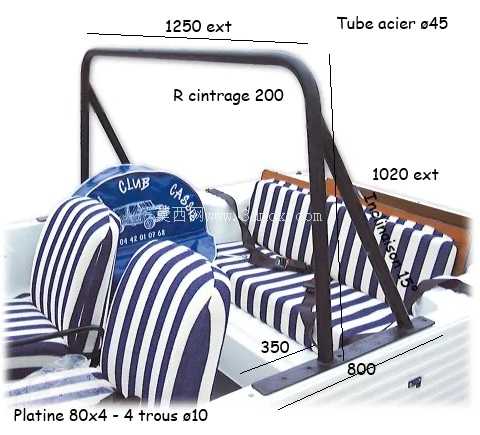

尺寸边界上，支架沿车身纵向的总安装跨度为800mm，前端固定点距离支架前侧的横向尺寸为350mm，支架上部横向的外伸总宽度为1250mm，沿车身纵向的上部外伸长度为1020mm，所有安装点位都对应车身座舱后部的主承载梁位置，固定端采用80×4规格的安装垫板配合螺栓连接，垫板上预留4个直径10mm的安装孔，通过螺栓将支架整体和车身下部的承载框架刚性连接，避免受力时连接点出现应力集中导致的撕裂问题。斜向支撑的角度经过反复校核，在侧翻受力时能将上部的冲击力快速传导到车身下部的主纵梁上，不会出现应力集中在单根管段的情况。

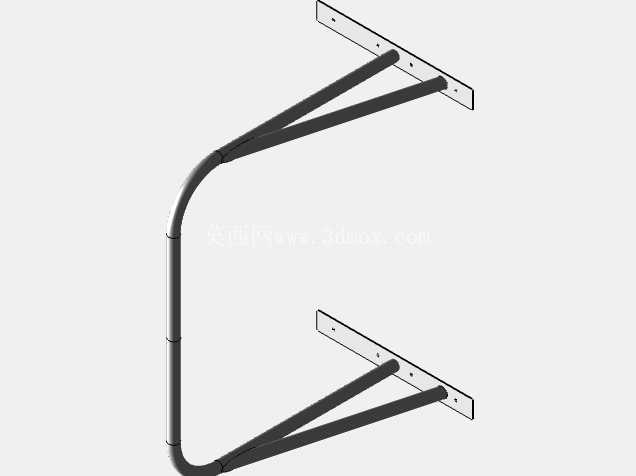

建模过程中需要重点关注弯管段的中心线轨迹精度，因为弯管加工时是靠中心线参数来编程折弯机的进给量和旋转角度，如果中心线轨迹出现偏差，最终弯出来的成品就会和安装点位出现错位，无法顺利装配。同时要注意安装面的平面度处理，四个固定点的安装面需要共面，公差控制在1mm以内，否则安装时会出现强制装配的情况，给支架带来额外的装配内应力，长期使用后容易出现连接点疲劳开裂的问题。另外支架的上部轮廓要和座舱的软顶、座椅靠背的轮廓保持足够的安全间隙，不能出现和周边件干涉的情况，尤其是要避开座椅头枕的调节行程范围，以及乘员头部的正常活动空间，在保证防护性能的前提下不会影响乘员的正常乘坐体验。

这类管式防滚支架和传统的冲压焊接式防滚结构不同，整体零件数量少，加工工序简单，只需要经过切管、折弯、焊接、表面处理几个工序就能完成生产，不需要开发大型冲压模具，非常适合小批量定制化的改装车型、小众休闲车型使用，在实际改装场景中，还可以在支架上额外加装射灯、行李固定网、软顶固定卡扣等附属配件，拓展支架的使用功能。建模时还要预留好附属配件的安装接口位置，比如上部横管可以预留通用的螺纹孔，方便后续用户根据自身需求加装配件，不需要二次钻孔破坏管材的结构强度。表面处理一般采用喷塑或者电泳工艺，提升管材的防锈能力，适应户外使用的复杂环境，避免长期日晒雨淋后出现锈蚀影响结构强度。
