遥控器按键装配压合专用工装夹具结构

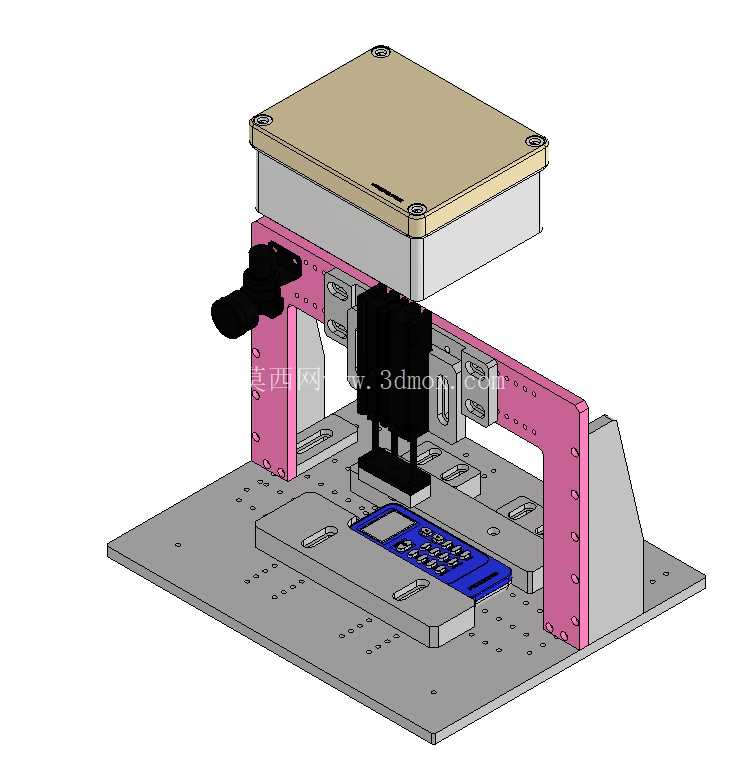

　　在消费电子组装产线中，遥控器类产品的按键装配环节长期存在对位偏差、压合力度不均导致的按键卡滞、导电胶接触不良等问题，这套夹具正是针对该类工序痛点开发的专用作业工装，可直接嵌入现有流水线工位，也可作为独立台架工装用于小批量试产环节。整套夹具采用底板+双侧立式支撑+上部压合执行单元的布局，底板选用整块调质钢板加工，平面度公差控制在0.02mm以内，所有安装孔位均采用坐标镗加工，保证各组件装配后的位置精度，底板边缘预留了与标准工作台连接的U型槽，可适配不同规格的作业台架安装需求，无需额外加工转接板。

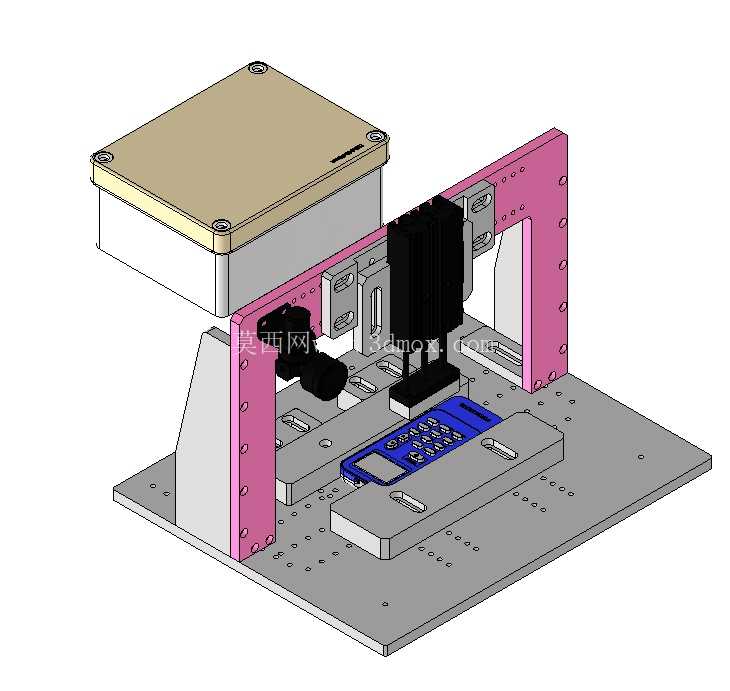

　　下部定位模块直接对应遥控器壳体的外形轮廓做仿形铣削，定位槽边缘做了0.5mm的倒角导向，方便操作人员快速取放工件，定位槽内预留了导电胶、按键预放置的限位台阶，可同时完成壳体、导电胶层、按键帽的预装定位，避免组装过程中各层零件移位。双侧立式支撑板采用粉色阳极氧化铝材加工，既减轻了整体工装重量，又具备足够的结构刚性，支撑板上开设了多组可调安装槽，可根据不同型号遥控器的压合行程需求，调整上部压合单元的安装高度，适配不同厚度的产品组装需求，调整时仅需松开紧固螺栓即可沿槽位滑动定位，无需重新钻孔攻丝，大幅缩短换型调试时间。

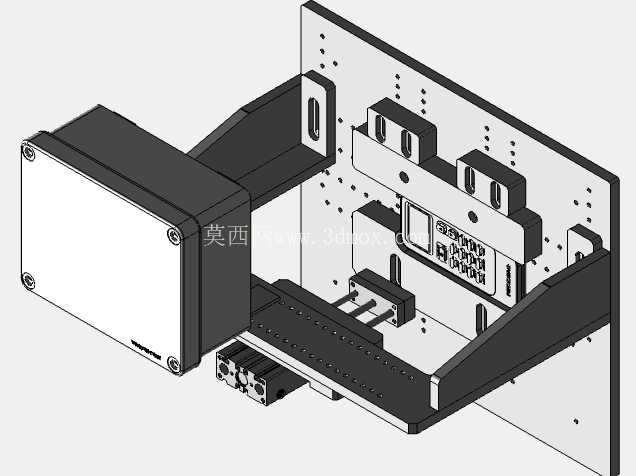

　　上部压合单元采用导向轴+直线轴承的导向结构，压合头对应按键区域做了等高度仿形设计，保证每个按键位置的压合行程一致，压合力度可通过上部的缓冲调节模块调整，避免压力过大压裂壳体或压力过小导致按键装配不到位，压合头与执行模块之间采用快拆结构，更换不同产品型号时仅需更换对应仿形压头即可，无需调整整体工装结构。整套夹具的操作逻辑符合产线作业的人机工程要求，操作人员仅需将各层零件依次放入定位槽，触发压合开关即可完成整组按键的一次性压合装配，相比传统手工逐颗按压的作业方式，装配效率可提升4倍以上，同时能完全避免人工按压时的力度不均、对位偏差问题，产品装配良率可稳定控制在99.5%以上。

　　夹具的上部还预留了检测模块的安装位，可根据产线需求加装压力传感器、到位检测光电开关，接入产线MES系统实现压合数据的可追溯，也可拓展自动上下料接口，适配自动化组装线的联机需求。在设计过程中，所有运动部件均做了防呆处理，压合区域外围设置了防护挡板，避免操作人员误触压合单元造成工伤，所有棱角位置均做了倒圆角处理，取放工件时不会划伤操作人员手部或产品外壳。整套夹具的外形尺寸控制在400mm×300mm×350mm范围内，占用工位空间小，底部可加装脚轮实现工位间的快速转移，也可通过螺栓固定在专用作业台上实现长期固定工位使用，各易损部件均采用标准件设计，后期维护更换成本低，无需定制特殊配件。
