英制35齿直齿传动齿轮结构

　　在常规机械传动系统的布局里，直齿圆柱齿轮始终是平行轴动力传递场景中应用占比最高的基础构件，这款35齿的英制直齿轮，主要适配采用英制尺寸标准设计的中小型传动单元，常见于老式进口轻工设备、英标自动化输送线、小型机床进给机构以及部分定制化的专用传动模组中，承担定速比扭矩传递、转速匹配的核心作用。不同于斜齿轮的轴向力附加负载，直齿圆柱齿轮在啮合过程中仅产生径向作用力，对支撑轴承的轴向承载要求更低，安装调试的容错空间也更大，尤其适合中低速、载荷平稳的传动工位，不需要额外设计轴向止推结构来抵消分力，能有效简化配套安装座的结构复杂度，降低整体传动单元的加工与装配成本。

　　从设计逻辑来看，这款齿轮采用标准英制齿形参数，齿距匹配12径节的英制齿轮啮合规范，压力角选用通用的20°标准值，这个压力角参数是目前机械传动领域应用最广泛的取值，相比14.5°的老式英制压力角，20°压力角的齿根厚度更大，轮齿的弯曲强度更高，能承受的瞬时冲击载荷也更强，同时齿顶不会过度变尖，啮合过程中的齿面接触应力分布更均匀，长期运行的齿面磨损速率更可控。齿宽设置为0.5英寸，这个尺寸的选择是结合35齿对应的齿轮分度圆直径做的匹配，齿宽过大会导致轮齿受载后偏载现象加剧，对轴系的平行度公差要求会指数级上升，齿宽过小则会导致单位齿面载荷过高，容易出现齿面点蚀甚至断齿故障，0.5英寸的齿宽刚好能在承载能力和安装公差容忍度之间取得平衡，适配多数常规中载传动场景的载荷需求。

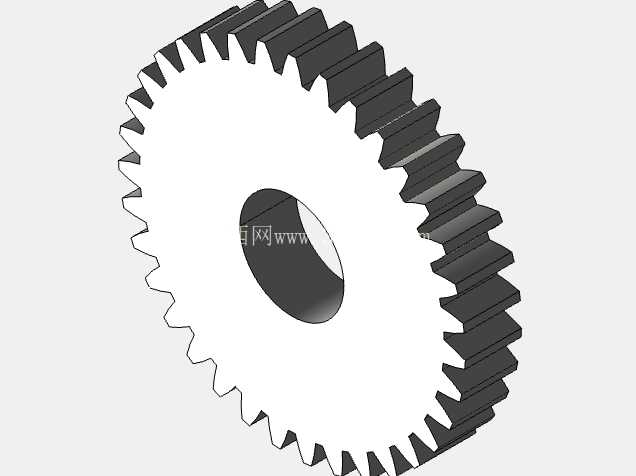

　　中心安装孔的尺寸设计为外径的30%，这个比例是直齿轮安装孔设计的常用经验取值区间，既保证了轮毂部分有足够的壁厚来传递扭矩，不会因为孔过大导致轮毂强度不足，也不会因为孔过小导致配套的传动轴直径不足，出现轴的扭转变形超差的问题。安装时需要注意，这款齿轮与配对齿轮的中心距需要严格按照英制径节齿轮的中心距计算公式做校核，保证啮合侧隙在合理范围内，侧隙过小会导致齿轮运转卡滞、润滑脂无法有效进入啮合面，加剧齿面磨损，侧隙过大则会导致传动回程误差增大，正反转切换时出现明显的冲击噪音，影响传动精度。在实际设备应用中，这类直齿轮通常搭配深沟球轴承做轴系支撑，润滑方式根据运行转速选择，转速低于1000rpm的工位可以采用脂润滑，维护周期更长，高转速工况则需要搭配油浴或者喷油润滑，保证齿面啮合区的散热与润滑效果。齿轮的外形采用等齿宽的圆柱直齿结构，没有额外的轮毂凸台或者减重孔设计，结构简单可靠，加工时可以采用滚齿一次成型，后续根据需求做齿面淬火处理就能满足多数工况的强度要求，不需要复杂的二次加工工序，生产制造成本更低，备件替换的通用性也更强。

　　在传动系统选型阶段，35齿的齿数选择属于中等齿数区间，既不会因为齿数过少导致根切问题削弱轮齿强度，也不会因为齿数过多导致齿轮外径过大，占用过多的设备安装空间，和不同齿数的配对齿轮组合时，可以获得范围较广的传动比选择，适配不同的转速匹配需求，比如和17齿的小齿轮搭配时能获得接近2:1的减速比，和70齿的大齿轮搭配时则能实现2:1的增速传动，适配不同的动力输入输出转速要求。需要注意的是，这类英制标准齿轮不能和公制模数的齿轮直接啮合使用，即使齿距数值接近，齿形的渐开线曲率也存在差异，强行啮合会导致齿面接触不良，出现剧烈磨损、噪音过大甚至轮齿断裂的故障，选型替换时必须严格匹配齿制标准，保证啮合参数的一致性。
