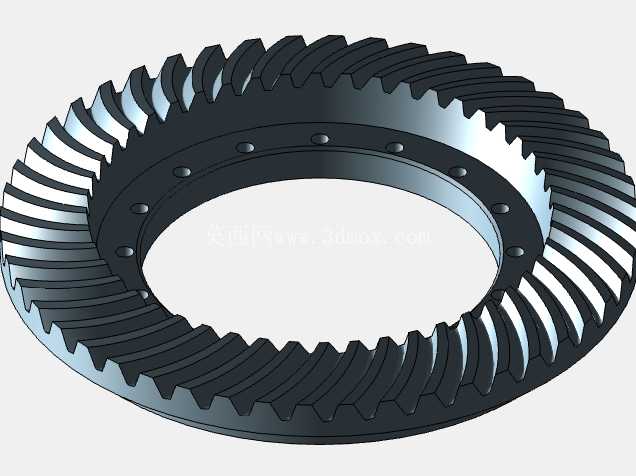

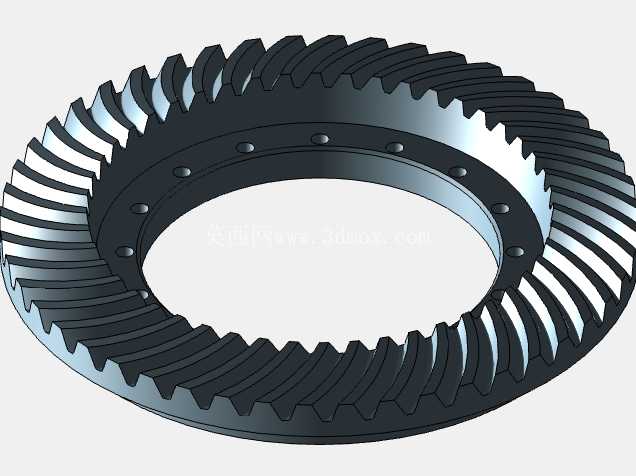

表面硬化合金钢环形冠齿传动构件

这类环形冠齿常布置在差速器、重载回转机构的动力交汇节点，和配套的主动锥齿轮啮合时，能把相交轴方向的输入扭矩平稳传递到同轴输出端，在车辆驱动桥、工程机械回转支承、重型机床分度机构里都能见到它的应用场景。不同于常规外啮合圆柱齿轮，冠齿的轮齿分布在环形基体的端面上，齿线呈弧形收敛结构，啮合过程中重合度比直齿锥齿轮高出近三成，高速运转时的冲击载荷更小，适合中低速大扭矩的传动工况。

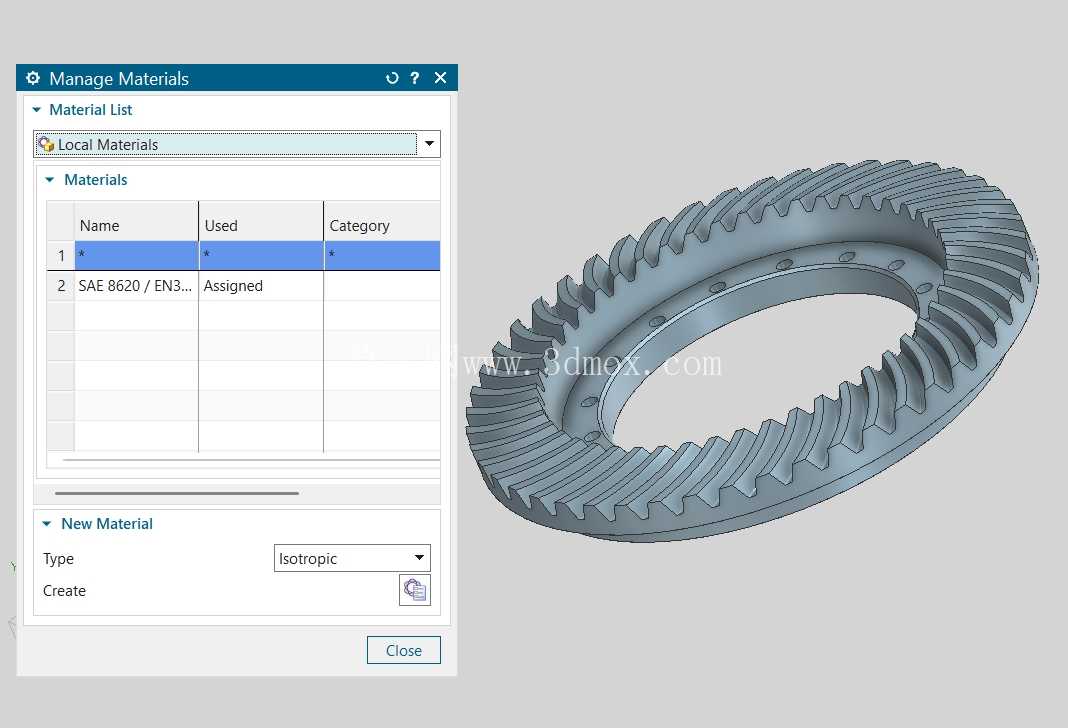

从结构设计逻辑来看，环形基体的内孔是核心安装基准，设计时需要和配套的差速器壳、回转支承座的定位止口保持H7/k6的过渡配合，端面均布的安装孔位置度公差要控制在0.05mm以内，避免装配后出现齿圈偏摆，导致啮合间隙不均引发偏载磨损。轮齿部分采用表面硬化处理的SAE8620合金钢，齿面硬度能达到HRC58-62，芯部保持足够的韧性，既可以承受啮合时的接触应力，也能抵御启动、换向瞬间的冲击载荷，避免断齿失效。

建模过程中需要重点把控齿形的修形参数，齿顶修缘量控制在0.02-0.03mm，能有效降低啮入啮出瞬间的动载荷；齿向方向预留0.015mm的鼓形量，补偿装配误差和受载后的基体变形，保证齿面载荷均匀分布。齿圈的壁厚设计需要结合额定扭矩核算，壁厚过薄会导致受载后齿圈椭圆变形，引发啮合异响；壁厚过大则会增加不必要的转动惯量，影响传动系统的响应速度，常规工况下壁厚和齿高的比例控制在1.2:1到1.5:1之间较为合理。

实际选型应用时，需要先确认安装边界：齿圈的外径尺寸要匹配安装腔体的内部空间，避免和周边的紧固件、壳体加强筋发生运动干涉；内孔的定位台阶高度要和配合件的止口深度匹配，保证装配后齿圈端面的压紧力均匀，不会出现翘曲。啮合侧隙需要根据工作温度调整，常温工况下侧隙保持在0.1-0.2mm，高温工作环境下要适当放大侧隙，避免热膨胀导致轮齿卡滞。

这类冠齿在传动系统里不承担变速功能，核心作用是改变动力传递方向，同时通过多齿啮合的特性分散载荷，相比同模数的直齿锥齿轮，它的承载能力能提升40%左右，噪音水平降低5-8分贝，在对传动平稳性有要求的乘用车辆、精密回转工作台上应用优势明显。建模时需要注意齿根的过渡圆角处理，圆角半径不小于0.3倍模数，减少齿根的应力集中，提升轮齿的弯曲疲劳强度；基体上的安装孔要做倒角处理，避免装配时螺栓孔边缘的毛刺划伤配合面，影响装配精度。

在装配验证环节，需要先检测齿圈的端面跳动和径向跳动，端面跳动公差不超过0.03mm，径向跳动不超过0.04mm，保证啮合时齿面接触斑位于齿高中部、齿长方向居中，接触斑面积不小于齿面总面积的60%，如果接触斑偏在齿端，需要调整安装距或者修研安装基面，避免局部过载导致早期点蚀失效。日常运维中，这类冠齿需要搭配极压齿轮油润滑，油膜厚度要能覆盖整个齿面，避免干摩擦引发的齿面胶合，定期检查啮合间隙的变化，如果间隙增量超过0.1mm，需要排查是否存在磨损或者紧固件松动问题，及时调整避免故障扩大。
