本田RS125摩托车后移式脚踏支架结构

项目分类:通用机械零部件 发布时间:2026-02-06 ID:1138063

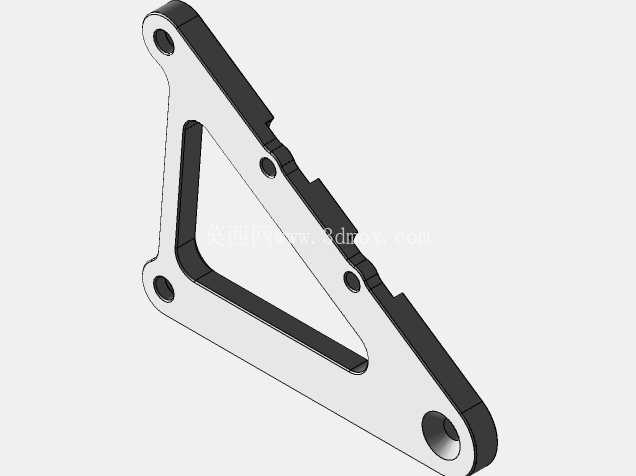

  • 本田RS125摩托车后移式脚踏支架结构

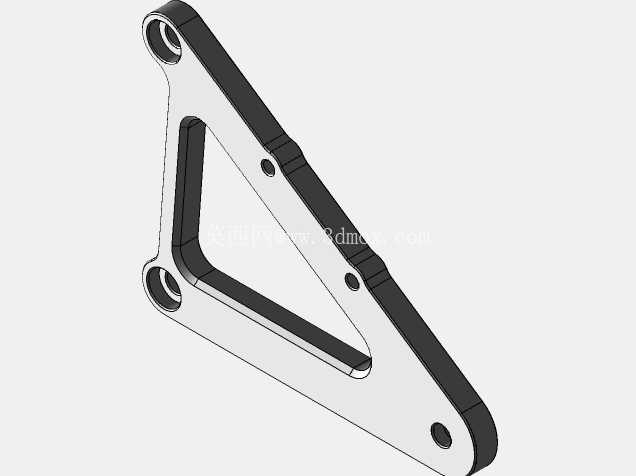

  • 本田RS125摩托车后移式脚踏支架结构

这款脚踏支架是适配小排量赛道取向摩托车的骑乘姿态调整部件,核心作用是将原厂标准脚踏位置向后偏移,适配赛道驾驶时的身体重心后移需求,避免过弯侧倾时脚踏与地面发生剐蹭,同时让骑乘者的腿部姿态更贴合压弯时的夹持发力角度,减少长时间赛道骑行的腿部疲劳。从结构设计来看,整体采用三角形镂空桁架构型,这种构型在摩托车改装件里属于兼顾刚性与轻量化的经典选择,三个端点分别对应车架安装位、脚踏转轴固定位、后刹车拉杆/换挡连杆的连接位,镂空区域在不降低结构抗扭强度的前提下,尽可能削减了非受力区域的材料冗余,毕竟赛道改装件每减重一克,都能对簧下质量控制带来正向收益。

从安装边界来看,支架上的三个圆形安装孔位完全匹配原厂车架的安装螺柱坐标,不需要对原车车架进行打孔、焊接等破坏性改装,直接替换原厂脚踏支架即可完成安装,孔位的同轴度公差控制在0.1mm以内,避免安装后出现脚踏位置偏移、换挡行程卡滞的问题。支架边缘做了等宽的加厚凸台设计,凸台厚度比主体板材厚3mm,一方面是在安装螺栓锁紧时提供足够的承压面,避免螺栓锁紧力过大造成板材变形,另一方面凸台沿着支架的受力棱线分布,相当于给整个三角结构加了一圈加强筋,在车辆发生侧滑、脚踏部位接触地面时,加厚的凸台可以最先承接摩擦力,避免主体结构直接磨损断裂。

从实际使用场景出发,这类后移脚踏支架主要面向赛道日骑行、业余公路摩托车赛事的使用需求,日常街道骑行也可以通过更换这类支架调整骑姿,缓解长时间骑行的腰部压力。设计过程中需要重点考量几个受力工况:首先是骑乘者站立骑行时的垂直载荷,支架需要承受整个人体重量带来的垂直方向冲击力,尤其是经过路面颠簸时,瞬时载荷可以达到骑乘者体重的3-4倍,三角结构的受力传导路径可以将垂直载荷直接分散到两个车架安装点上,避免单点受力造成的应力集中;其次是侧倾过弯时的侧向载荷,当脚踏磨到地面时,侧向摩擦力会沿着支架的斜向棱线传导到车架,不会在支架中部产生弯折力矩;最后是换挡、后刹车操作时的反复交变载荷,脚踏转轴安装位做了局部加厚,并且预留了衬套安装空间,避免长期反复踩踏造成安装孔位磨损扩大,导致脚踏旷量变大。

外形尺寸方面,支架整体轮廓的最大外接矩形尺寸控制在180mm×120mm以内,不会超出摩托车侧盖的外轮廓,避免改装后车辆宽度增加,影响过弯时的倾斜极限。支架表面做了双色处理,主体受力面采用金属原色的硬质阳极氧化处理,耐磨性能比普通氧化层高3倍以上,边缘凸台采用黑色哑光处理,既可以和原厂车架的黑色涂装形成视觉统一,也能在侧滑磨损后直观看到磨损深度,方便使用者及时判断部件是否需要更换。在细节设计上,支架上的两个小直径工艺孔是加工时的定位基准孔,在CNC加工过程中通过这两个孔完成一次装夹定位,就能完成所有安装孔、外形轮廓的铣削加工,减少二次装夹带来的形位公差,同时这两个孔也可以作为后期改装时的拓展安装位,比如固定胎压监测模块、赛道用的温度传感器等小部件,不需要额外打孔破坏支架结构。

从建模逻辑来看,整个零件的建模过程首先是确定三个安装孔的中心坐标,以原厂车架的安装点数据为基准,向后偏移25mm、向上偏移15mm确定脚踏转轴的位置,这个偏移量是经过大量骑乘测试得出的最优值,既能够满足赛道骑姿的调整需求,又不会因为偏移量过大导致换挡、刹车的操作行程变化过大,不需要额外调整拉杆长度。确定三个端点坐标后,连接三个端点形成三角主体轮廓,再根据受力分析结果,在非受力区域切除多余材料,形成中间的大尺寸镂空,之后沿着轮廓边缘做出加厚凸台,最后倒出所有棱边的R角,避免应力集中,同时也防止安装时尖锐棱边划伤手部或者骑行服。整个零件的壁厚设计遵循等强度原则,受力大的棱线位置壁厚更大,非受力的镂空边缘壁厚适当减薄,在保证结构强度满足所有工况需求的前提下,把零件重量控制在120g以内,比原厂铸铁脚踏支架轻了近60%,对于追求极致轻量化的赛道改装来说,这个重量控制水平完全符合使用要求。
