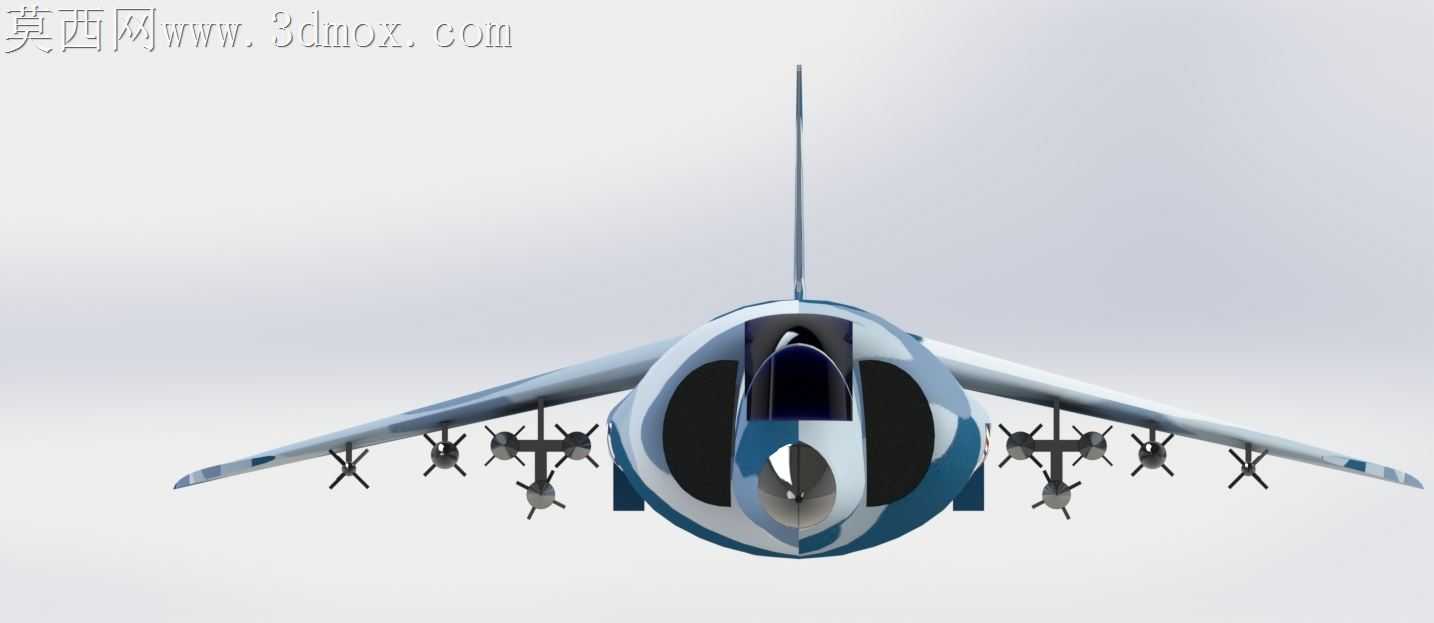

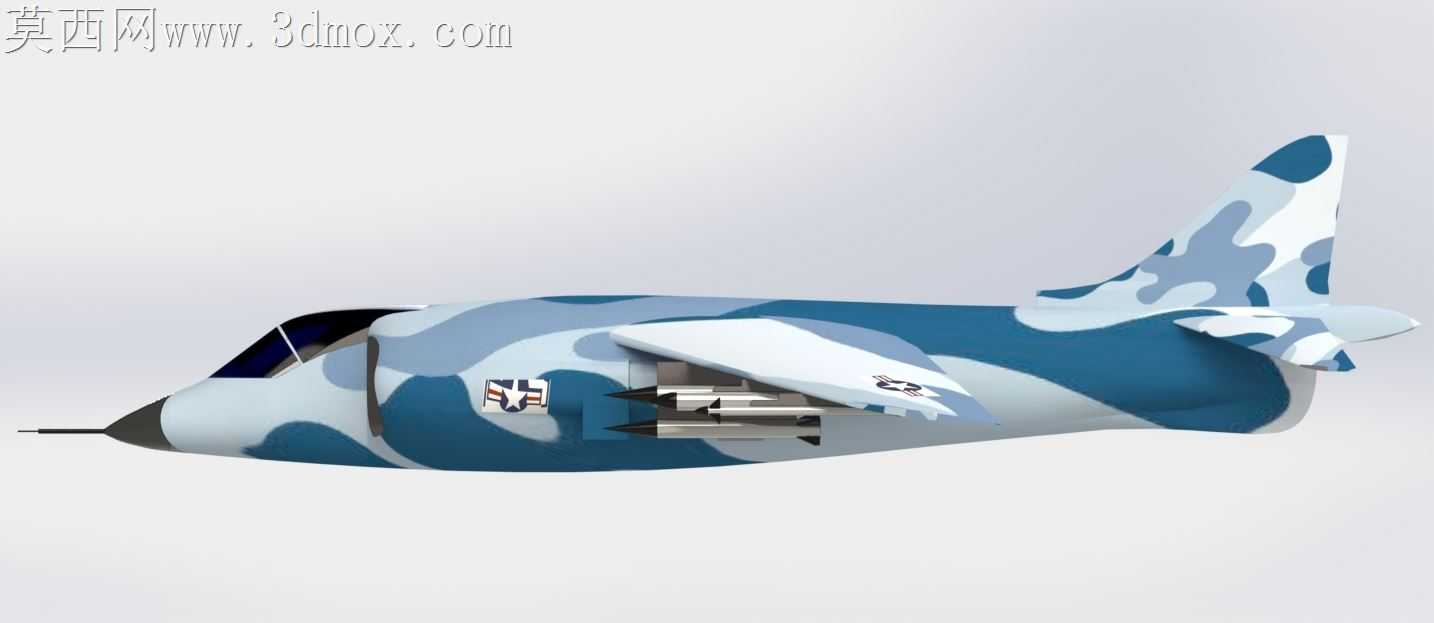

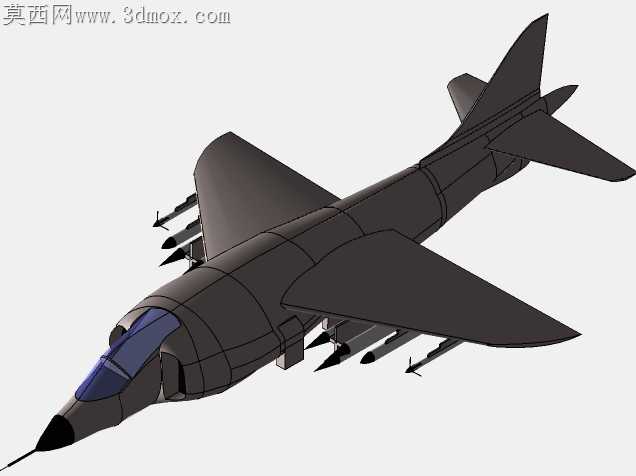

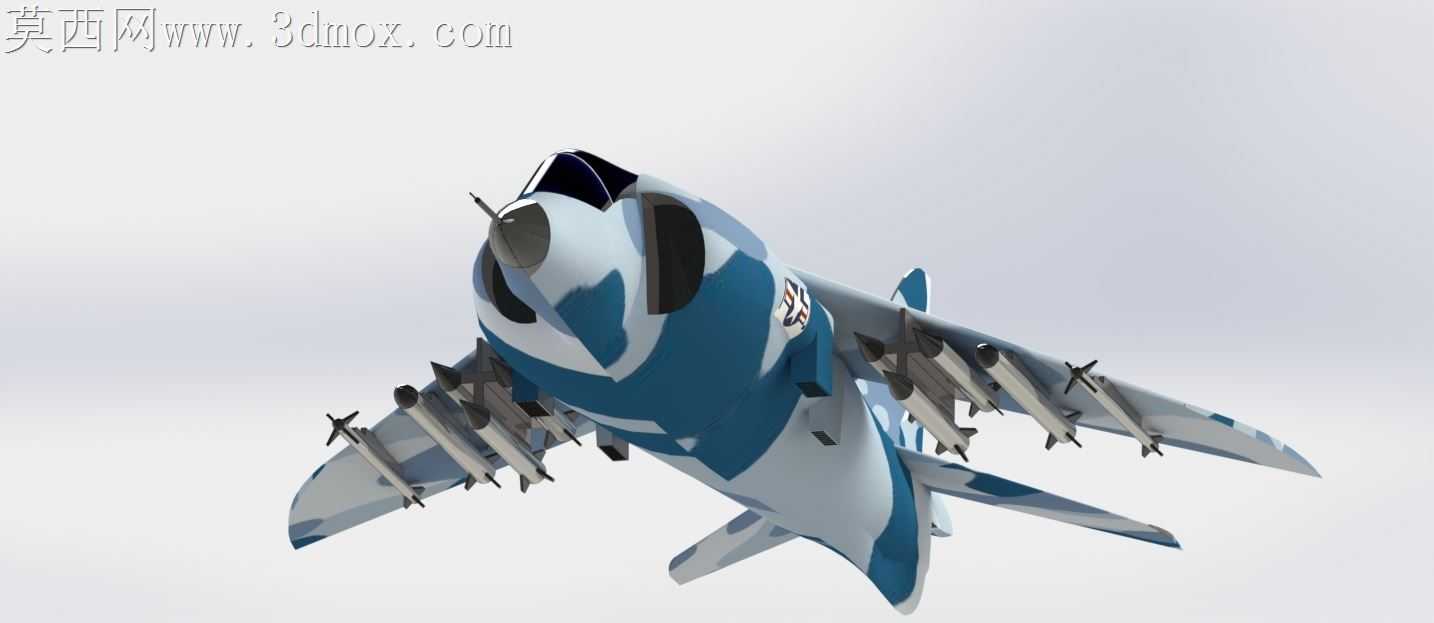

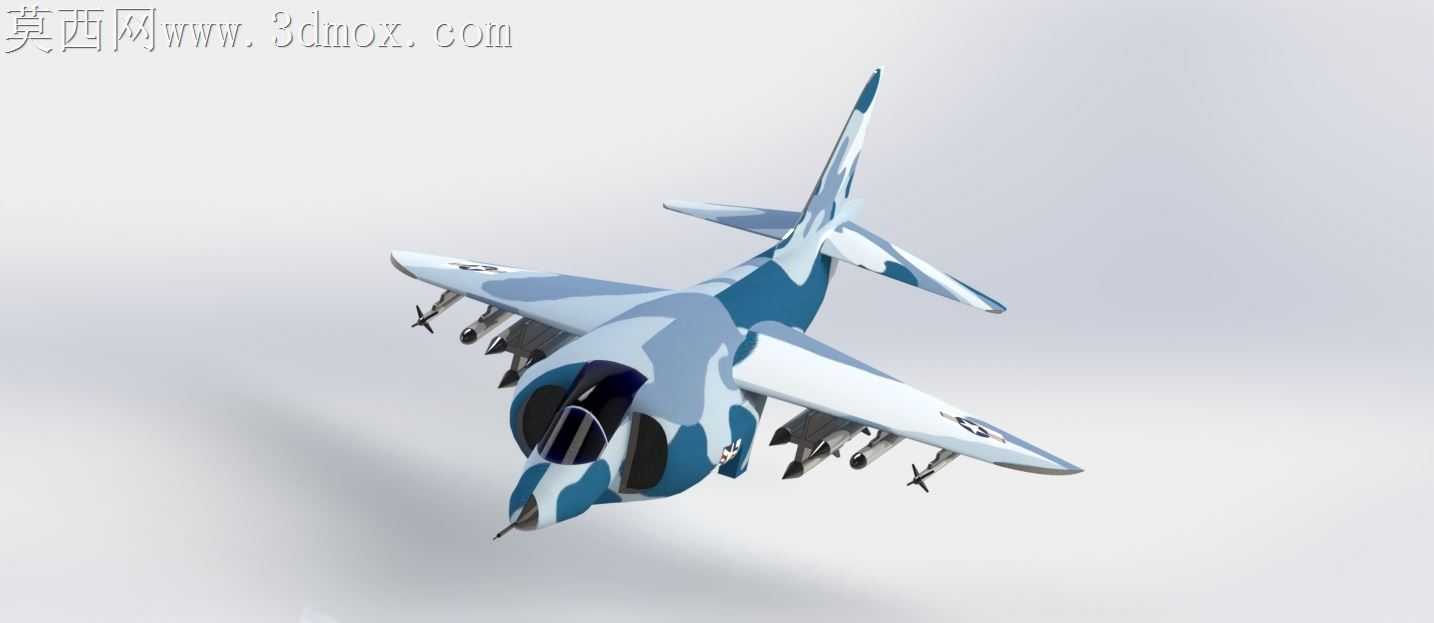

AV-8B鹞式战机高还原度外观结构建模

曲面设计视角下，这款垂直起降战机的建模核心矛盾集中在机身曲面与气动附件的衔接精度上。机头雷达罩的椭球曲面并非规则回转体，实际建模时要兼顾座舱风挡的安装倾角，风挡边缘的曲面过渡不能出现生硬折角，否则会破坏整机低可视度迷彩的分色连续性，迷彩的块面边界要顺着蒙皮的曲面曲率走，每一块迷彩的边缘都要贴合蒙皮的分型线，避免出现曲面拉伸导致的色块变形。机翼下的挂架与导弹模型衔接处，要处理好挂架的整流曲面，真实战机的挂架不是生硬的方块结构，和机翼下表面的过渡有微小的圆角，这个圆角的曲率要顺着机翼的翼型曲线变化，靠近翼根处圆角半径稍大，靠近翼尖处逐渐收窄，才能还原真实的气动修形效果。机身侧面的进气道唇口曲面是处理难点，唇口的圆弧厚度不是均匀值，靠近机身前段的位置厚度稍薄，和机身蒙皮衔接的位置要做渐消面处理，不能出现明显的拼接缝隙，进气道内部的曲面也要做顺滑过渡，避免出现曲面褶皱影响外观质感。尾喷口的可调叶片曲面，每一片叶片的扭转角度都要匹配垂直起降状态的偏转角度，叶片之间的间隙要控制均匀，不能出现叶片互相穿插的问题，叶片边缘的微小倒角也要还原，避免模型渲染时出现锐利的黑边。机身表面的蒙皮铆接线，不能用简单的贴图代替，要顺着曲面的走向做轻微的凹凸结构，不同位置的铆接间距有细微差别，机翼前缘的铆接更密集，机身中段的铆接间距稍宽，这些细节能大幅提升模型的真实感。座舱盖的曲面要做双层结构处理，外层的透明件和内层的框架结构要留出微小的装配间隙，透明件的边缘要做厚度渐变，靠近框架的位置稍厚，中心区域稍薄，模拟真实亚克力舱盖的光学特性。机身表面的天线、空速管等小附件，安装位置的曲面要做微小的沉台结构，不是直接贴在蒙皮表面，沉台的深度要控制在0.1毫米左右，既保证安装的贴合度，又不会破坏蒙皮的整体曲面流畅度。机翼的翼型曲面要还原超临界翼型的特征，上表面的曲率平缓，下表面靠近后缘的位置有微小的反弯，翼尖的切角曲面要顺滑过渡，不能出现生硬的平面。起落架舱门的边缘要做锯齿状的修形曲面，锯齿的角度和尺寸要和真机一致，舱门和机身的衔接处要做等宽的缝隙，缝隙宽度控制在0.2毫米，模拟真实的装配公差。整机的曲面分块要顺着真实战机的蒙皮分割线走，每一块蒙皮的曲面都要保证G2连续，相邻曲面之间的曲率变化要自然，避免出现斑马纹断裂的问题，渲染时才能呈现出顺滑的金属蒙皮质感。
