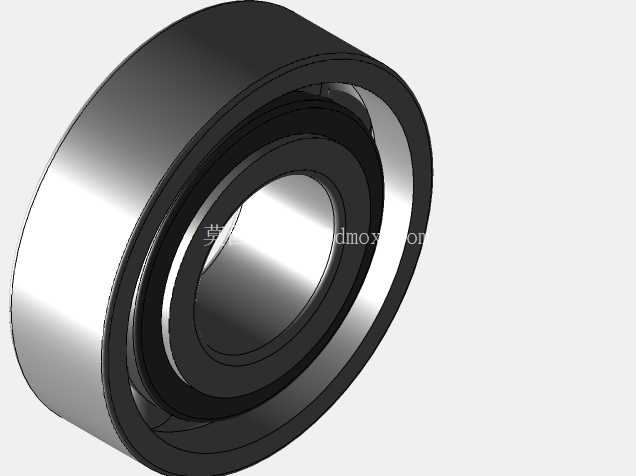

深沟球滚动轴承三维结构设计模型

在各类旋转传动设备的结构设计中，轴承是决定整套机构运行寿命与传动精度的核心基础元件，从普通民用家电的电机输出端，到工业生产线的重型输送辊组，再到精密机床的主轴支撑结构，几乎所有存在相对旋转运动的机械结构中，都能看到这类滚动轴承的应用身影。做结构设计的工程师都清楚，轴承选型与安装结构设计的合理性，直接决定了后期设备运行的故障率、维护周期以及整体传动效率，很多现场出现的轴系窜动、异响、温升过快问题，追根溯源往往是轴承选型匹配不当或者安装边界设计不合理导致的。

这款深沟球结构的滚动轴承，核心功能是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数控制在极低水平，减少动力传递过程中的能量损耗。其结构采用经典的双滚道设计，内圈与旋转轴采用过盈配合随轴同步转动，外圈与设备的轴承座孔采用过渡或者过盈配合固定在机架上，中间的滚动体均匀分布在内外圈的滚道之间，配合保持架将滚动体等距分隔，避免滚动体在运转过程中相互摩擦挤压，保证载荷能够均匀分布在每一个滚动体上。和滑动轴承相比，这类滚动轴承的径向承载能力稳定，启动摩擦阻力小，维护更换便捷，对安装配合面的加工精度要求处于常规工业加工可覆盖的区间，不需要额外设计复杂的静压油腔或者润滑回路，在中低速、中等载荷的通用传动场景下适配性极强。

从设计思路层面来看，这类轴承的三维建模需要严格遵循通用机械零部件的尺寸规范，首先要明确对应轴径的配合尺寸，内圈的内径公差需要根据载荷类型、转速区间选择对应的配合等级，通常旋转的内圈采用过盈配合避免跑内圈，固定的外圈根据载荷冲击情况选择过渡或者小间隙配合，方便后期拆卸维护。滚道的曲率半径设计需要和滚动体的直径匹配，曲率过大会导致接触应力集中，缩短轴承的疲劳寿命，曲率过小则会增大滚动体与滚道的滑动摩擦，提升运转过程中的温升。保持架的结构设计需要兼顾强度与轻量化，兜孔的间隙需要控制在合理范围，既要保证滚动体能够灵活转动，又要避免间隙过大导致滚动体在高速运转时出现窜动撞击。

在安装边界的设计上，工程师需要重点关注几个核心尺寸：首先是轴承的外径尺寸，这决定了轴承座孔的加工直径与配合公差，其次是轴承的整体宽度，这决定了轴上定位台阶与轴承座端盖之间的轴向距离，需要预留合理的轴向游隙，避免轴系受热膨胀后轴承被轴向顶死出现烧蚀问题。另外，轴承的安装定位结构设计也需要重点考量，内圈的轴向定位通常采用轴用弹性挡圈或者轴肩定位，轴肩的高度不能超过轴承内圈的倒角高度，否则会导致轴承无法安装到位，也会影响后期拆卸；外圈的定位通常采用孔用挡圈或者轴承座台阶，同样需要控制台阶高度，避免干涉密封圈或者保持架结构。在密封结构的设计上，这款带双侧密封圈的轴承结构，已经在生产环节预填了长效润滑脂，不需要用户在安装时额外加注润滑脂，密封圈能够有效阻挡外界的粉尘、水汽进入轴承内部，同时防止内部润滑脂泄漏，适合在粉尘较多、维护不便的工业场景下使用，能够大幅降低设备的日常维护工作量。

在实际选型应用中，工程师需要根据轴系的径向载荷、轴向载荷大小、最高运转转速、工作环境温度等参数匹配对应的轴承型号，不能单纯只看轴径尺寸随意选用。比如在存在一定轴向载荷的场景下，需要核对轴承的轴向承载能力，必要时选择成对安装的角接触结构轴承，但在绝大多数纯径向载荷、少量轴向载荷的通用传动场景下，这类深沟球轴承的综合性价比是最高的，也是目前工业领域应用范围最广的轴承结构类型。在三维建模过程中，需要准确还原轴承的倒角、圆角、滚道曲率、密封圈槽等细节结构，这些细节直接关系到后续装配干涉检查、工程图标注的准确性，如果建模时忽略了倒角尺寸，很容易在后续出工程图时出现配合尺寸标注错误，导致加工出来的轴或者轴承座无法顺利装配，甚至在装配时出现轴承内圈被轴肩倒角顶住、无法安装到位的问题，直接影响后续设备的组装效率与运行稳定性。
