电力变压器用放样凸缘钣金结构设计

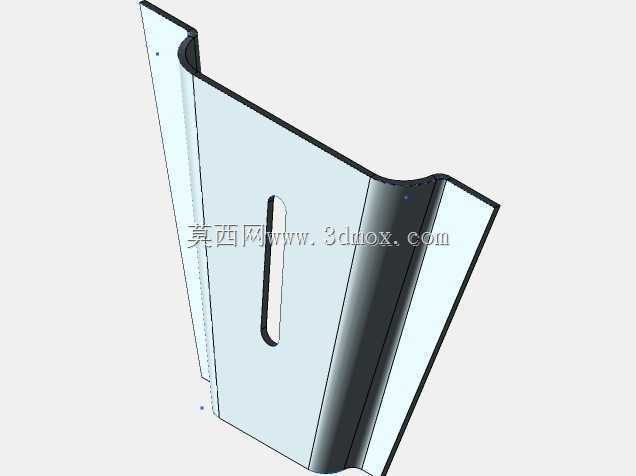

　　在电力输配系统的变压器装配环节，这类放样凸缘属于核心的结构衔接钣金件，主要承担变压器壳体拼接处的定位、密封支撑以及外部附件安装的承载作用，常见于油浸式变压器的油箱侧壁、箱沿连接位置，或是干式变压器的外壳防护段拼接节点，实际运行中需要配合密封胶条完成接缝处的压合，避免变压器内部绝缘介质渗漏，同时为外部接线端子、散热组件的固定提供平整的安装基准面。从结构设计逻辑来看，该零件采用等厚金属板材经放样折弯成型，整体轮廓通过多段直线与圆弧过渡衔接，其中一侧的圆弧折弯段完全匹配变压器壳体的圆柱面或圆角过渡区域的曲率，保证装配时能够与主壳体完全贴合，不存在装配间隙，避免后期压装密封件时出现局部应力集中导致的密封失效问题。

　　零件主体平面上开设的长条形腰型孔，是专门为安装误差补偿设计的调节结构，现场装配时可以抵消壳体焊接带来的孔位偏差，不需要二次扩孔就能完成紧固件的穿装，大幅提升现场装配的效率，腰型孔的边缘做了去毛刺倒钝处理，避免安装时划伤密封胶条或是施工人员的防护手套。零件的折弯边设置了双层叠压的加强结构，在不增加板材厚度的前提下提升了整体的结构刚度，当螺栓拧紧压合密封件时，折弯边不会出现翘曲变形，能够保证整个接缝面的压合力均匀分布，杜绝局部渗漏的隐患。从安装边界来看，该零件的折弯高度严格匹配变压器箱沿的密封槽深度，安装时折弯边刚好嵌入箱沿的定位槽内，不需要额外做定位工装就能快速完成对位，零件的整体外轮廓尺寸经过放样校核，

　　相邻两个凸缘拼接时端面能够完全对齐，不会出现台阶差，保证外壳整体的平整度。在实际建模过程中，这类钣金件需要优先确认板材的中性层系数，根据实际选用的板材材质、厚度调整折弯扣除值，保证展开后的下料尺寸精准，避免折弯后出现尺寸超差，圆弧段的放样需要和主壳体的曲面做完全的贴合约束，建模时需要提取主壳体的对应曲面作为参考，保证折弯后的曲率完全一致，腰型孔的位置需要避开折弯线的应力集中区域，距离折弯边的距离不小于两倍板材厚度，避免折弯时孔位出现拉裂变形。这类零件在实际生产中一般采用数控冲床完成下料与孔位加工，再通过数控折弯机完成直边与圆弧段的折弯成型，成型后需要做表面除锈与防腐喷涂处理，适配变压器户外运行的防腐蚀要求，

　　零件的所有锐边都需要做倒钝处理，避免喷涂时出现漆层挂流，同时防止装配过程中割损密封件。在变压器的长期运行过程中，该凸缘结构还要承受一定的温度交变应力，因为变压器运行时壳体温度会随负载变化出现升降，金属板材会出现热胀冷缩，腰型孔的调节余量刚好可以吸收这部分变形量，避免紧固件出现剪切断裂或是接缝处出现缝隙。不同于普通的平板连接片，该放样凸缘的异形折弯结构完全适配变压器的特定安装位置，不需要现场做二次切割修整，所有的安装孔位都经过预加工，现场只需要完成对位拧紧紧固件即可，大幅缩短变压器的现场装配周期，同时标准化的成型结构也能保证每台设备的接缝密封性能一致，降低产品的出厂质检返修率。
